簡介

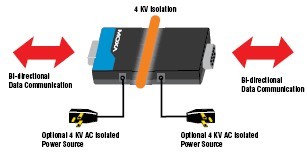

    TCC-82光電隔離保護器對兩個RS-232設備之間的數據通訊提供光電隔離保護。該產品結構小巧，通過光電隔離的方式連接兩端的設備，可有效地避免設備由于雷擊、瞬時高壓和接地環流造成的器件損壞。內建的光耦元件經過測試可以承受長達1分鐘的4 KV rms高壓沖擊。因此，TCC-82的設計除達到了數據傳輸?shù)囊笾?，還滿足了工業自動化和醫療行業更高的要求。

    另外，該產品保護TxD和RxD數據線，也保護與連接器中的RTS/CTS握手信號的4條隔離通道，完整的保護您的RS-232應用。

無需外接電源

    TCC-82可以直接從串口設備上獲取電源，無論信號高低TCC-82可以通過TXD，RTS，DTR等信號線取電，省去了需外接電源的必要。當某些應用沒有使用握手信號、串口線纜過長或串口供電不足時，建議使用USB或5-12VDC電源適配器供電。

    由于是兩組獨立電源供電，可選擇一側使用串口供電，另一側使用外部供電。在安裝TCC-82時，我們建議連接所有的輸出信號，讓設備可以從這些信號線上取電。如果再應用中需要使用4KV光電隔離功能，那在選擇外接電源時要特別注意。目前市場上大多數商用電源適配器只提供1500VAC比較初級的光電隔離功能。TCC-82使用兩路外接電源，必須是兩路獨立電源，才可具備足夠的隔離保護。

通訊參數接口：針式DP9和孔式DB9
波特率：50 bps ~ 921.6 Kbps
信號：
RS-232：TxD，RxD，RTS，CTS，GND
（內部回路：DTR ~ DSR和DCD）
ESD保護：全信號15 KV
光電隔離保護：1分鐘4 KV
機械特性外殼：ABS
尺寸：42 x 80 x 23.6 mm（1.65 x 3.15 x 0.93 in）
重量：60 ± 5 g
工作環境工作溫度：0 ~ 60 °C（32 ~ 140 °F）
存儲溫度：-20 ~ 75 °C（-4 ~ 167 °F）
相對濕度：5 ~ 95%（無凝露）
電源需求電源輸入接口：RS-232口（TxD，RTS，DTR）或電源輸入插孔
輸入電壓：5 ~ 12 VDC
電源功耗：20 mA @ 5 V
安規認證Safety：UL 60950-1
EMC：CE，F(xiàn)CC
EMI：FCC Part 15 Subpart B Class B
EMS:
EN 61000-4-2（ESD）Level 2，
EN 61000-4-3（RS）Level 2，
EN 61000-4-4（EFT）Level 2，
EN 61000-4-5（Surge）Level 2，
EN 61000-4-6（CS）Level 2，
EN 61000-4-8（SFMF）Level 1
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）：959,780小時
數據庫：MIL-HDBK-217F
保修保修期：5年
