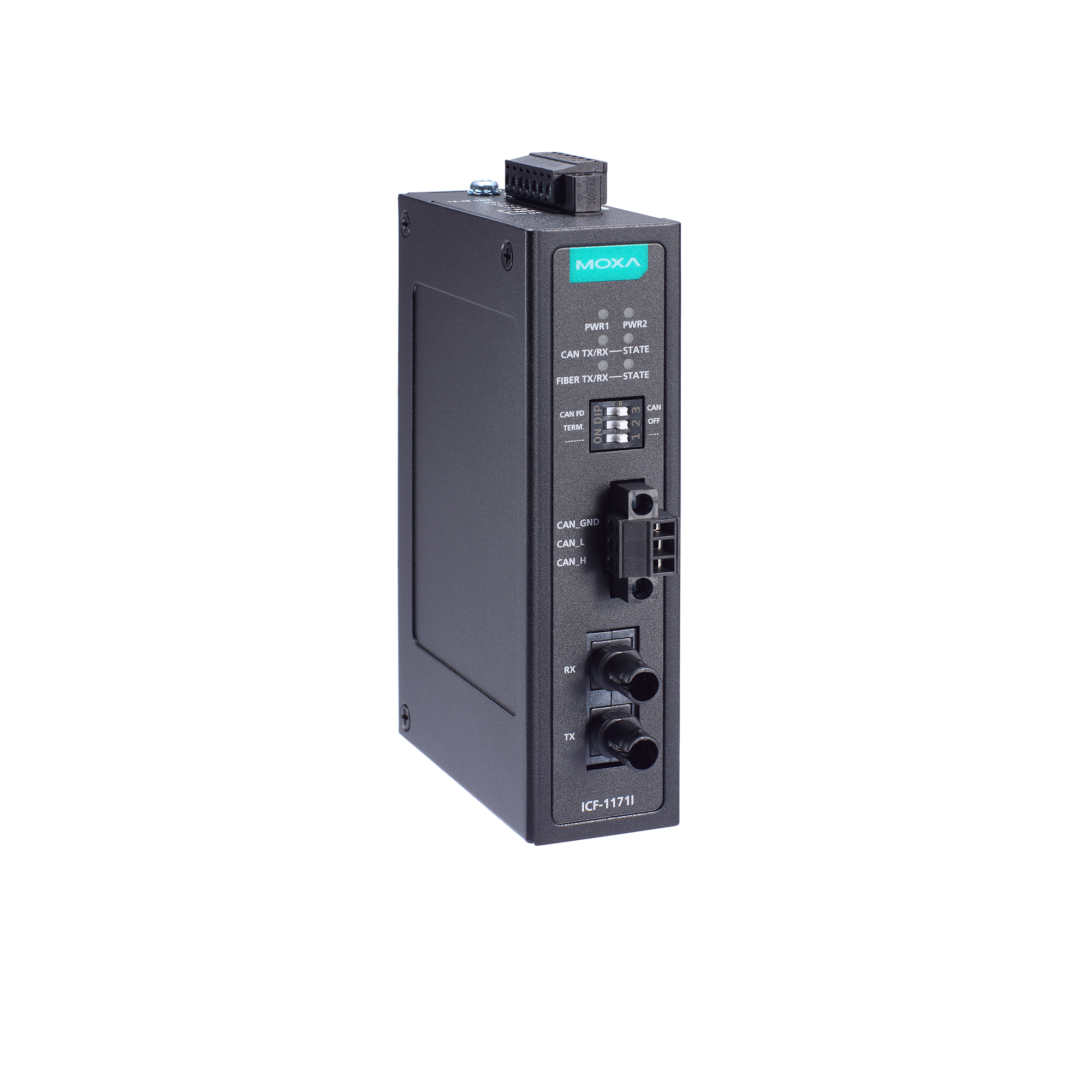

規格型號：ICF-1171I 系列
產品簡述：用于延長距離的工業 CAN 轉光纖轉換器
簡介
ICF-1171I 系列 CAN 轉光纖轉換器成對使用，通過單?；蚨嗄９饫w連接兩個 CAN 2.0 或兩個 CAN FD 設備或網絡。ICF-1171I 為 CAN 接口和雙電源輸入 提供 2 kV 隔離保護，以確保您的 CANbus 系統不間斷運行。
延長 CAN 總線傳輸距離
無論 CAN 波特率如何，使用 ICF-1171I 轉換器，CAN 2.0 或 CAN FD 系統的總傳輸距離可延長 2 km（多模光纖）或 40 km（單模光纖）。
輕松實現各種通信場景
兩個 CAN 2.0 網絡或 CAN FD 網絡可使用不同的波特率相互通信。ICF-1171I 轉換器可自動檢測所連接 CAN 2.0 設備的波特率并將波特率應用于自身。因此，用戶無需知道接入 CAN 2.0 設備的波特率。這是一種非常方便的功能。 還可通過旋轉開關將波特率設為預定義值。
輕松解決通信問題
可輕松檢查 CAN 總線或光纖鏈路上是否存在問題。ICF-1171I 轉換器配有 LED，用于指示光纖鏈路狀態、光纖通信狀態、CAN 總線狀態和 CAN 總線通信狀態。
特點
光纖傳輸距離可達 40 km
CAN 信號和光纖信號雙向轉換
支持 CAN 2.0A、CAN 2.0B 和 CAN FD；符合 ISO 11898 標準
CAN 2.0 支持自動波特率
CAN 2.0 仲裁速率高達 1 Mbps
CAN FD 仲裁速率高達 1 Mbps；數據速率高達 5 Mbps
冗余雙電源輸入
-40 至 75°C 寬溫型號
可通過 DIP 開關設置 120 Ω 終端電阻
用于 CAN 2.0/CAN FD 仲裁和數據速率配置的旋轉開關
用于 CAN 總線診斷、光纖診斷和電源輸入狀態的 LED
規格
串口界面
● 光纖
100Base-Fx 端口（單模/多模 ST 接頭）
● 光纖
| 光纖模塊光學接口 | 多模 | 單模 | |
| 光纖數據速率 | 100Base-Fx | ||
| 光纖線纜要求 | 62.5/125 μm | 9/125 μm | |
| OM1 | OS1 | ||
| 典型距離 | 2 km | 40 km | |
| 波長 | 典型值 (nm) | 1310 | |
| TX 波長范圍 (nm) | 1280 至 1340 | ||
| RX 波長范圍 (nm) | 1100 至 1600 | ||
| 光功率 | TX 功率范圍 (dBm) | -10 至 -20 | 0 至 -5 |
| RX 靈敏度范圍 (dBm) | -3 至 -32 | -3 至 -34 | |
| 鏈路預算 (dB) | 12 | 29 | |
| 色散損失 (dB) | 3 | 1 | |
注意：特定光纖收發器的“典型距離”可以使用鏈路預算 (dB) > 色散損失 (dB) + 總鏈路損耗 (dB) 計算。
CAN 接口
● 隔離保護
2 kV（內置）
● 端口數量
1
● 信號
CAN_L、CAN_H、CAN 信號 GND
● 終端電阻
N/A，120 Ω（基于 DIP）
● 協議
CAN 2.0A、CAN 2.0B、CAN FD，兼容 ISO 11898 標準（DIP 開關，用于選擇 CAN 2.0/CAN FD 設置）
光纖接口
● 端口數量
1
● 接頭
ICF-1171I-S-ST/ ICF-1171I-S-ST-T：單模 ST 接頭
ICF-1171I-M-ST/ ICF-1171I-M-ST-T：多模 ST 接頭
● 光纖
單模，典型距離 40 km
多模，典型距離 2 km
電源參數
● 輸入電流
188.5 mA（最大值）
● 輸入電壓
12 至 48 VDC
● 電源輸入數量
2
● 電源接頭
接線端子
繼電器
● 觸點額定電流
純電阻性負載：1 A @ 30 VDC
● 出線
NC、COM、NO
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
30.3 x 70 x 115 mm（1.19 x 2.76 x 4.53 英寸）
● 重量
294 g (0.65 lb)
● 安裝
導軌式安裝，壁掛式安裝（帶可選套件）
工作環境
● 工作溫度
ICF-1171I-S-ST，ICF-1171I-M-ST：0 至 60°C（32 至 140°F）
ICF-1171I-S-ST-T、ICF-1171I-M-ST-T：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMC
EN 55032/35
● EMI
CISPR 32，FCC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV，信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 國際認證
KC
● 安全
UL 62368-1，EN 62368-1
● 振動
IEC 60068-2-6
MTBF
● 時間
2,412,885 小時
● 標準
Telcordia (Bellcore)，GB
保修
● 保修期限
5 年
