簡介

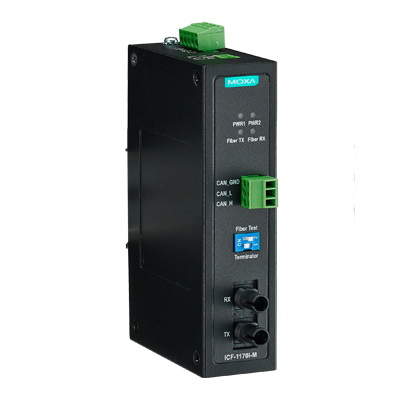

    ICF-1170I系列CAN口轉光纖轉換器可以將CAN信號轉換為光纖信號。該轉換器為CANbus系統提供2KV光電隔離保護、冗余雙電源輸入和中繼器警報功能，確保CANbus系統保持在線。

  光纖測試模式

    光纖測試模式用于在兩個ICF-1170I之間對光纖線纜進行測試，該模式提供了一個簡易方式來判斷光纖線纜是否正在傳輸數據。在光纖測試模式下，光纖RX持續發送數據信號，光纖TX的LED燈將點亮。反之，當ICF-1170I 的光纖RX接收來自TX端的信號時，光纖RX的LED燈將點亮。

特點

• 光纖傳輸高達2公里

• CAN信號轉與光纖信號的互轉

• 波特率達1Mbps

• 冗余雙電源輸入

• DIP開關，120 Ω 終端電阻

• DIP開關光纖測試模式

• LED指示燈：光纖TX，光纖RX，電源1，電源2

• 寬溫型號支持-40至85°C

• 完全符合ISO 11898標準

CAN口通訊CANbus界面：ISO 11898-2，終端 (CAN_H, CAN_L,CAN_GND)
協議：CAN 2.0A和2.0B (ISO 11898-2)
連接類型：一個3針可拆卸的螺絲端子
終端電阻：帶DIP開關的120 Ω 終端電阻
波特率：高達1 Mbps
系統延遲：150 ns
光電隔離保護：2KV
傳輸距離：最大2公里（取決于數據傳輸率和使用的協議）
LED指示燈：PWR1, PWR2, Fiber TX, Fiber RX
注意：傳輸距離受限于信號傳輸率，這在ISO 11898-2標準中已經注明。
光纖通訊連接類型：2個ST（多模）光纖口
支持線纜：50/125, 62.5/125, 或 100/140 μm（多模）
波長：850 mm
TX輸出：多模(> -5 dBm)
RX敏感度：多模(-20 dBm)
物理特性外殼：鋁制 (1 mm)
尺寸：30.3 x 70 x 115 mm(11.9x27.6x45.3 英尺)
重量：
產品：175 g(0.39 磅)
包裝后：320 g(0.71 磅)
工作環境操作溫度：
標準型號：0 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 85 °C (-40 ~ 185 °F)
操作濕度：5 至 95% RH
存儲溫度：-40 至 85 °C (-40 至 185 °F)
電源需求輸入電壓：12 至 48 VDC冗余雙電源輸入
電源功耗：
ICF-1170I：221 mA @ 12 V
報警類型：１個繼電器輸出1 A @ 24 VDC電流
電壓保護：提供V+/V- 反接保護
過流保護：1.1 A (信號短接保護)
安規認證CE：Class A
FCC：Part 15 sub Class A
UL：UL-508
TüV：EN 60950-1
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
MTBF：792085 hrs
保修保修期：５年
