簡介

PTC-101-M12光電轉換器支持10/100BaseT（X）和100BaseFX之間的信號轉換，支持EN 50121-4認證標準。PTC-101-M12可配置為SC/ST光纖接口，以及M12網絡接口，為網絡傳輸增加了可靠性。PTC-101-M12無需額外布線，支持IEEE 802.3以及IEEE 802.3u/x標準，10/100M自適應，全/半雙工，自動檢測MDI/MDI–X，為您提供完整的工業以太網解決方案。PTC-101-M12兼容EN 50121-4標準，可適用于高振動環境，例如鐵路軌旁。

技術參數標準：
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX
接口M12接口：10/100BaseT(X)
光纖端口：100BaseFX (SC/ST connectors)
LED指示燈：PWR1, PWR2, Fiber Link (fiber port), 10/100M (TP port)
報警輸出：1路繼電器輸出，容量1 A @ 24 VDC

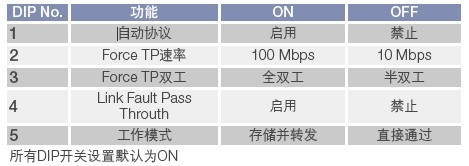

DIP開關：

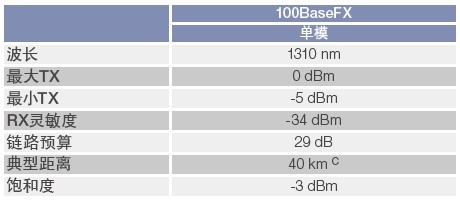

光纖

機械特性外殼：金屬
尺寸：124 x 145 x 67 mm (4.88 x 5.7 x 2.63 in)
重量：617 g
安裝方式：WK-51 (壁掛)工作環境工作溫度：-40 ~ 85 °C (-40 ~ 185 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 158 °F)
相對濕度：5 ~ 95% RH（無凝露）
保形涂層：N/A
電源需求輸入電壓：20 ~ 72 VDC
連接類型：可插拔接線端子
過流保護：1.6 A (信號短接保護)
反接保護：提供V+/V-反接保護
安規認證EMC：CE，F(xiàn)CC
EMI：EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 4,EN 61000-4-3 (RS) Level 3,EN 61000-4-4 (EFT) Level 4,EN 61000-4-5 (Surge) Level 4,EN 61000-4-6 (CS) Level 3,EN 61000-4-8 (PFMF)
Level 5,EN 61000-4-9
Rail Traffic: EN 50155, EN 50121-4
Vibration: EN 50125-3
Green Product: RoHS, CRoHS, WEEE
保修保修期：5年
