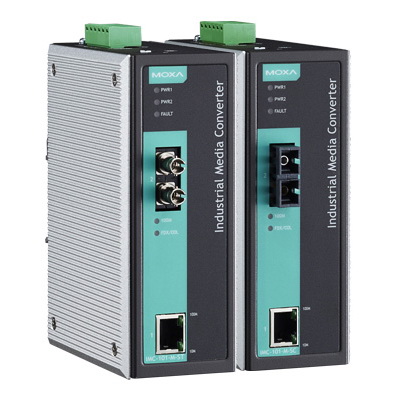

簡介

    IMC-101工業級光電轉換器提供10/100BaseT(X)和100BaseFX（SC/ST接頭）之間的光電轉換。它的工業設計確保您的工業自動化應用持續運行，且每個IMC-101轉換器還配備有一個用于系統掉電、網絡斷線報警的繼電器輸出，這樣可以減少系統宕機帶來的損失。IMC-101專為苛刻工業環境設計，通過危險環境認證專為苛刻環境設計（Class 1 Div. 2/Zone 2，IECEx）并符合FCC，TüV，UL，CE標準。IMC-101可支持工作溫度為0 ~ 60 °C，寬溫產品-40 ~ 75 °C。所有型號皆通過100%烤機測試。

特點

• ? 支持10/100BaseT(X)自適應和MDI/MDI-X自動偵測

• ? Link Fault Pass-Through（LFP）

• ? 當電源故障或線路中斷時，繼電器輸出警報

• ? 冗余電源輸入

• ? 工作溫度：-40 ~ 75 °C寬溫（-T型號）

• ? 專為苛刻環境設計（Class 1 Div. 2/Zone 2，IECEx）

技術參數標準：IEEE802.3，802.3u
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
接口RJ45端口：10/100BaseT(X)
光口：100BaseFX (SC/ST接頭)
LED指示燈：PWR1，PWR2，F(xiàn)AULT，10/100M (TP端口)
100M (光口)，F(xiàn)DX/COL (光口)
DIP開關：100BaseFX全/半雙工選擇，端口中斷報警
報警輸出：1路繼電器輸出，容量1 A @ 24 VDC

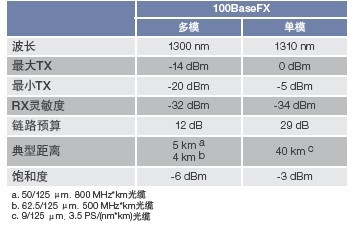

光纖

機械特性外殼：Metal，IP30防護等級
尺寸：53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
重量：630 g
安裝方式：導軌安裝，壁掛安裝（可選套件）
工作環境工作溫度：
標準型號：0 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
電源需求輸入電壓：12 ~ 45 VDC冗余輸入
輸入電流：160 mA @ 24 VDC
連接方式：可插拔的接線端子
過載電流：1.1 A
反接保護：提供
安規認證Safety：UL 508，UL 60950-1
Hazardous Location: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nC nL IIC T4, IECEx
EMC：CE，F(xiàn)CC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Surge) Level 2,
EN 61000-4-6 (CS) Level 3,
EN 61000-4-8,
EN 61000-4-11
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
MTBF（平均無故障時間）時間：401,000 hrs
數據庫：MIL-HDBK-217F，GB 25 °C
保修保修期：5年
