概述

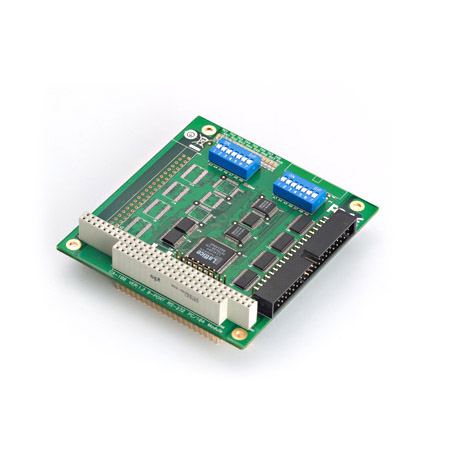

    CA-104是4口RS-232 PC/104模塊，符合嵌入式PC標準。它能工作在接受PC/104擴展接口的CPU板上，可選DB9或DB25的連接電纜，能夠提供靈活的連接方式。CA-104支持主流操作系統，可以適應于客戶的各種需要。用戶可根據自己的情況選擇PCI或ISA總線方式，這兩種產品為多串口通訊提供了可靠和高性能的解決方案。

特點

• 數據傳輸高達921.6 Kbps

• 芯片內置硬件流量控制

• 板載15 KV ESD保護

• 可利用跳線和開關來設定IRQ及I/O值

• 板卡上具備Tx，Rx LED顯示燈，監控每一個串口的工作狀態

• 支持主流操作系統

硬件I/O控制器：16C550C或兼容的芯片x4
總線：PC/104 (Ver. 2.4)
連接器類型：40芯排針
DIP撥碼開關：IO地址，中斷向量
串口口數：4
串口標準：RS-232
板數：最大4 / PC
線性保護ESD保護：板載15 KV
性能速率：50 bps到921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
IRQ：3，4，5，6，7，9，10，11，12，15（所有端口共享中斷）
FIFO：64 bytes
信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
驅動支持操作系統：Windows (2000/XP/2003), Windows 9X/ME/NT, Windows CE 5.0, Windows XP Embedded, DOS,Linux 2.4/2.6, QNX 4/6
機械特性尺寸：90 x 96 mm (3.54 x 3.78 in)
工作環境工作溫度：
·CA-104：0 ~ 55 °C (32 ~ 131 °F)，
·CA-104-T：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH
存儲溫度：-40 ~ 85 °C (-40 ~ 185 °F)
電源需求電源需求：210 mA (+5V)
安規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3,IEC61000-6-2, IEC61000-6-4, IEC61000-4-2,IEC61000-4-3, IEC61000-4-4, IEC61000-4-5,IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, FCC Part, 15 Class A
保修期5年
