概述

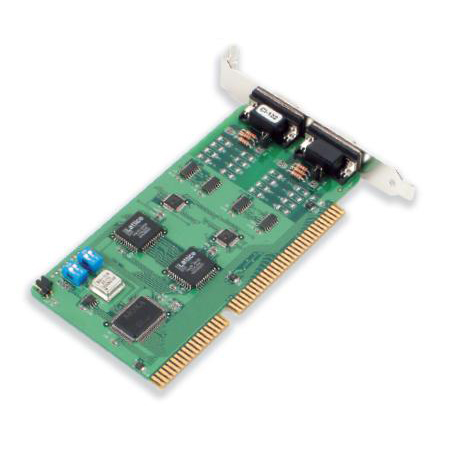

    CI-132是專為工業通信設計的 RS-422/485 ISA總線串口卡，它支持兩個獨立的 RS-422或 RS-485串口，在一對多點通信應用下，每個串口最多可控制 32個設備。

    每片CI-132卡提供數據流向自動控制ADDC(Automatic Data Direction Control)功能，不需軟件操作。因此無需額外的編碼，即可輕松地管理半雙工的RS-485通信串口數據的傳送與接收。另外，采用芯片硬件流量控制，內建終端電阻，帶可選配光電隔離（2KV）和浪涌保護（25KV ESD）功能，都說明了CI-132系列多串口卡的性能，特別適用于對穩定性要求較高的工業環境通信應用。

效益

• 產品高可靠度，符合工業環境應用高質量的需求

• 數據流向自動控制(ADDC)功能簡化了RS-485 編程的程序, 減低開發時間和成本

•


應用

• 多點數據采集

• 工業控制

• 工廠自動化

• 嵌入式工業機械

• 遠程串口設備控制

• SCADA系統

•


特點

• 可選擇光電隔離(2KV)和浪涌保護(25KV ESD)功能

• 提供數據流向自動控制ADDC(Automatic Data Direction Control) 功能

• RS-485數據控制: ADDC或通過RTS控制

• 內建終端電阻

• 采用芯片硬件流量控制，保證數據不丟失

• 采用先進的ASIC設計，返修率低

• 支持眾多常見的操作系統

硬件I/O控制器：2個16C550C 或兼容的芯片
接頭形式：針式 DB9
界面總線：16-bit ISA
串口：RS-422/485
信號：
·RS-422: TxD+, TxD-, RxD+, RxD-, RTS+, RTS-, CTS+, CTS-, GND
·2-wire RS-485: Data+, Data-, GND
RS-485控制：數據流向自動控制(ADDC)或通過RTS
內建終端電阻
·RS-422: 120 Ohm
·2-wire RS-485: 120 Ohm, 跳線可選啟/停
性能速率：50 bps - 921.6 Kbps
最多串口數：8 ( 4 片卡)
設置校驗位：None, even, odd, space, mark
數據位：5, 6, 7, 8
停止位：1, 1.5, 2
IRQ：2 (9), 3, 4, 5, 7, 10 (默認值), 11, 12, 15
I/O 地址：0x0000- 0xFFFF 默認值：0x180
支持操作系統
OS：Windows 2000/XP/2003, Windows NT, Windows 95/98/ME, DOS, FreeBSD 4.x, Linux 2.0.x (Alpha), Linux 2.2.x (Alpha), Linux Base
電源與環境要求電源要求：
·CI-132: 240 mA max. (+5V)
·CI-132I: 520 mA max. (+5V)
·CI-132IS: 620 mA max. (+5V)
工作溫度：0 至 55°C
工作濕度：5 至 95% RH
體積：157 x 75 mm (W x D)
浪涌保護：25 KV ESD per serial port (CI-132IS)（每個串口）
光電隔離：2 KV (CI-132I, CI-132IS)
認證：FCC, CE
