概述

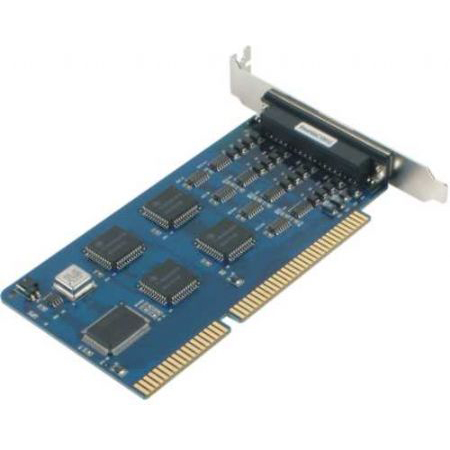

    C104H 是專為尋求簡單易用的四串口卡的用戶所設計的，您只需在擴展槽插上ISA總線的C104H多串口卡，所有的設置都能通過軟件來完成，無開關無跳線，也無需調整 I/O 地址和 IRQ 。 用戶需要控制多臺RS-232設備，而PC的COM1和COM2無法完成時，C104H 提供您最經濟的多串口解決方案。

效益

• 安裝與設置簡單

• 緊湊的ISA板卡尺寸，非常適合 PC-based 嵌入式系統

• 高性價比，經濟實用

•


應用

• PC-based 的銷售點管理（POS ）系統

• PC-based 的自動郵票出售系統

• PC-based 的自動售貨機

• PC-based 的彩票搖獎系統

• 其他串口設備控制系統

•


特點

• 先進的 ASIC 設計，返修率低

• 數據傳輸速率快，可高達 921.6 Kbps

• 芯片硬件流量控制，數據不會丟失

• 無需開關或跳線，利用軟件設置即可

• PCI 或ISA 總線可選擇

• 可選擇浪涌保護功能（25KV ESD）

• 支持眾多常見的操作系統

硬件I/O控制器：16C550C或兼容芯片x4
接口總線：16-bit ISA
最大串口數：16 (4塊板卡)
性能速率：50 bps ~ 921.6 Kbps
配置校驗位：None，Even，Odd，Space，Mark
數據位：5，6，7，8
IRQ：2(9)，3，4，5，7，10 (缺省)，11，12，15
I/O地址：0x0000 - 0xFFFF (缺?。?x180)
電源和工作環境電源需求：100 mA max. (+5V)，100 mA max. (+12V)，60 mA max.(-12V)
工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
串口保護25 KV ESD (C104 HS)
尺寸 (W x D)157 x 93 mm
安規認證EN55022 Class B，EN55024，EN6100-3-2，EN61000-3-3，F(xiàn)CC Part 15 Class B
保修期5年
