簡介

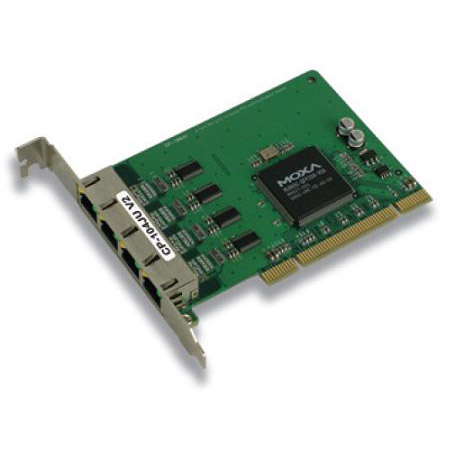

    MOXA CP-104是一款聰明型通用 PCI 多串口卡，通用多串口卡可滿足PC 服務器制造商目前大量使用的新式PCI插槽標準。此外，CP-104 Universal PCI多串口通信卡可使用在5V或者3.3V的插槽，這使得MOXA卡可實際應用在所有PC 服務器上。而具備4個RS-232串口的CP-104U系列多串口卡，可用來連接數據采集設備或大部份串口設備，到PC或兼容的系統上。

特點

• 傳輸速率921.6 Kbps

• 800 Kbps 數據吞吐量

• 支持4個獨立的RS-232 RJ45串口

• 通用 PCI界面

• 板卡上具備數據傳輸LED燈顯示

• 支持128 byte FIFO驅動程式

• 支持主要的操作系統 (Windows/Linux)

• 內建15 KV ESD 突波保護

硬件通用控制器：MU860 (兼容16C550C)
總線接口：32位通用PCI
連接器：孔式DB44 (CP-104UL)，RJ45 (CP-104JU)
串口口數：4
串口標準：RS-232
板數：最大4 / PC
線性保護
ESD保護：板載15 KV
光電隔離：2 KV
性能速率：50 bps到921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：BIOS分配
信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
驅動支持操作系統： Windows (2000, XP/2003/Vista x86/x64,9X/ME/NT), Windows CE 5.0, Windows XP Embedded,DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open Server 5/6, UnixWare 7
機械特性尺寸：
CP-104UL：64.4 x 120 mm (2.53 x 4.72 in)
CP-104JU：83 x 120 mm (3.27 x 4.72 in)
工作環境工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95%RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
電源需求電源要求：
CP-104UL：120 mA (+5 V)
CP-104JU：135 mA (+5 V)
按規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
保修期5年
