簡介

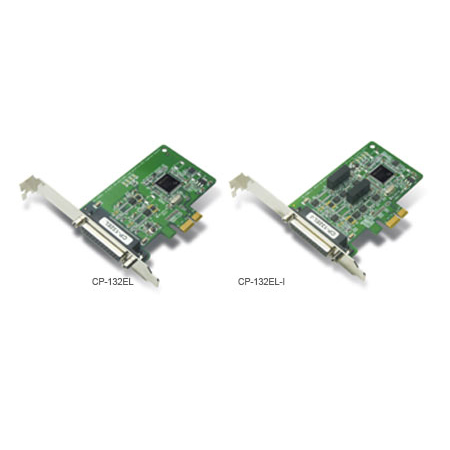

    CP-132EL和CP-132EL-I是一款兩串口聰明型PCI Express多串口卡，專為長距離、多點的工業自動化數據采集應用而設計。

  板載自動數據流向控制，實現RS-485精準通信
    RS-485通信需要進行精確控制驅動的啟用和禁用。Moxa Turbo Serial Engine芯片上集成了ADDC功能，使CP-132EL/EL-I卡的RS-485通信像RS-232一樣容易。

  RS-485通信可以在1.2km內連接達31臺設備
    CP-132EL/EL-I 串口卡提供了2個RS-422/485串口，每個串口均可支持高達921.6 Kbps的通信速率地。在RS-485模式下，可以在總長1.2km范圍內以菊花鏈的方式連接31個設備。對于長距離的RS-485通信，可選帶2 KV光隔保護的CP-132EL-I防止設備損壞。

  高性能的串口通信
    Moxa借助20多年豐富的串口卡設計經驗，并在致力于開發高性能的串口芯片。Turbo Serial Engine芯片為每塊板卡提供了128字節FIFO，板載硬件、軟件流控和突發數據模式。由于采用了Turbo Serial Engine，Moxa可以提供全球性能最好的智能串口卡。

  支持Windows、Linux和Unix驅動
    Moxa的產品支持各種各樣的主流操作系統，CP-132EL/132EL-I也不例外。Moxa可以為用戶提供穩定可靠的Windows COM和Linux/Unix TTY驅動，此外還支持WEPOS嵌入式應用。

特點

• PCI Express x1

• 串口通信速率可達921.6 Kbps

• 芯片內建128字節的FIFO以及芯片內建H/W，S/W流控功能

• 針對Mini型計算機的低擋板設計

• 驅動支持Windows (Vista, 2003, XP, 2000), WinCE 5.0, Linux和Unix

• 板載15 KV ESD保護

硬件通信控制器：MU860 (兼容16C550C)
總線：PCI Express x1
接口：DB25孔式
串口串口標準：RS-422/485
串口數：2
板數：最大4 / PC
性能波特率：50 bps ~ 921.6 Kbps
串口通信參數數據位：5，6，7，8
停止位：1，1.5，2
奇偶校驗：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址：由BIOS分配
IRQ地址：由BIOS分配
串口信號RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
機械特性尺寸：62.71 x 100 mm (2.47 x 3.94 in)
工作環境工作溫度：0 ~ 55 °C (32 ~ 131 °F)
相對濕度：5 ~ 95% RH
儲存溫度：-20 ~ 85 °C (-4 ~ 185 °F)
安規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3,EN61000-6-2, IEC-61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11, FCC Part 15 Class B
保修期5年
