簡介

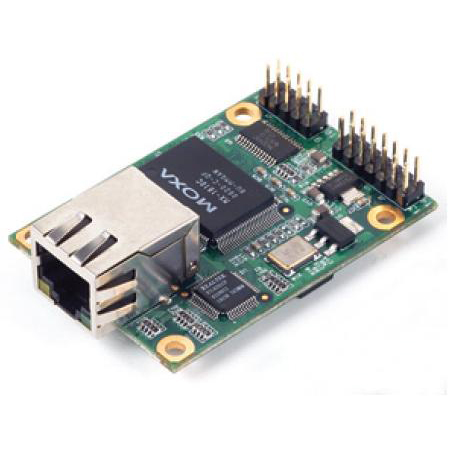

    NE-4110A配備有多種以太網通訊協議（TCP Server, TCP Client, UDP），讓您的串口設備能立即聯網。NE-4110A的體積精巧，僅57 x 40 mm的大小連信用卡的一半都不到。這樣精巧的體積讓您可以輕松地將NE-4110A與您的串口設備聯網，使您的串口設備以10/100M的速率聯網。

  內建TCP/IP通訊協議

    NE- 4110A內建的TCP/IP通訊協議讓研發工程師可以輕松地將串口設備聯網，再也不需要花大量的時間與精神編寫TCP/IP通訊協議。自適用的10 /100M介面讓您可以享受高速傳輸?shù)膬?yōu)點。除此之外，NE-4110A的4個GPIO引腳讓您有更多、更為彈性的空間根據客戶的需求開發產品功能。 NE-4110A的標準5V設計更適用于現在的設備，讓研發工程師得以花費更少的時間與精力在電路的設計上。

  友好的設計選項

    通過友好的Windows utility，Web browser，telnet console，或serial console即可完成設定。除此之外，Windows-based的NECI (Network Enabler Configuration Interface) Library更可以協助您開發自己的Windows utilities。

  縮短產品推出的時間

    NE-4110A可立即使用的設計讓您可以輕松地將現有的串口設備聯網，不需要修改電路，縮短了新產品推出的時間。

  可編程的優點符合您客制化的需求

    Moxa另提供一款可編程版本，以滿足您客制化的應用，如通訊協議轉換，前端資料處理等等。NE-4110A的Software Development Kit (SDK)包括Turbo C compiler和超過100個應用程式設計界面(API)供socket command和串口控制之用。另提供范例程序供您參考，減少您研發軟件的時間。

  NE-4110-ST Starter Kit

    NE-4110-ST starter kit囊括了您研發應用程序所需的所有元件，包括測試板，SDK，技術文件，電纜線，和其他配件。

  應用

• 工業自動化(PLC, 測試設備)

• 醫療/保健自動化系統(ECG, 超聲波檢測器, 驗血設備)

• 樓宇自動控制系統(HVAC, 火災警報器)

• 門禁/保按控制系統(讀卡機，生物認證設備)

• 資訊家電(UPS監測模組)

特點

- RS-422/485界面轉10/100M自適應以太網介面的嵌入式設備聯網模塊
- 體積小巧(57 x 40 mm)
- 可立即使用的TCP/IP協議讓聯網更為快速
- TCP Server, TCP Client, UDP, Real COM driver操作模式
- 可利用Web browser, serial console,TelnetConsole 或Windows utility 輕松設定
- 低耗電量的設計(1.5W)
- 4個GPIO

構成要素類型
NE-4110/4120系列：獨立型模塊，立即使用
NE-4100T系列： 26針雙排插針
尺寸：
NE-4110/4120 系列：57×40mm
NE-4100T 系列：45×36mm
以太網接口類型：10/100 M自適應
保護：1.5 KV光電隔離保護
連接方式：NE-4100系列：RJ45連接方式
NE-4120系列：5-pin排針方式
串口界面端口 1：
NE-4110S/4120S：RS-232
NE-4110A/4120A：RS-422/RS485 (2線), RS-485 (4線)
NE-4100T：TTL信號
端口 2：
串口控制臺 (TTL) 端口
串口信號RS-232：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422；Tx+, Tx-, Rx+, Rx-, GND
RS-485：Data+, Data-, GND支持ADDC (自動數據流向控制功能)
TTL (端口 1)：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
TTL (端口 2)：TxD, RxD, GND
串口參數校驗位：None, Even, Odd, Space, Mark
數據位：5, 6, 7, 8
停止位：1, 1.5, 2
流控：RTS/CTS, XON/XOFF
速率：110 bps ~ 230.4 Kbps
數字I/O引腳4個可編程I/O引腳 (GPIO）
軟件特性協議：ICMP, ARP, IP, TCP, UDP, DHCP, Telnet, HTTP, SNMP,SMTP
工具：嵌入式模塊管理軟件適用于Windows 95/98/ME/NT/2000 /XP/2003配置
驅動支持：Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM driver, Linux real TTY
配置：Web瀏覽器/Telnet/串口Console, 或Windows管理 工具
工作模式：TCP Server, TCP Client, UDP, Real COM模式 (支持Windows 98/ME/NT/2000/XP)
電源需求電源輸入：5 VDC, +/-5%
電源功耗：290 mA@5 VDC (max.)
工作環境工作溫度：0~70 °C (32~158 °F), 5~95%RH濕度
存儲溫度：-20~85 °C (-4~185 °F), 5~95%RH濕度
通過認證ECC：
FCC：Class A
CE：Class A
保修期5年
