簡介

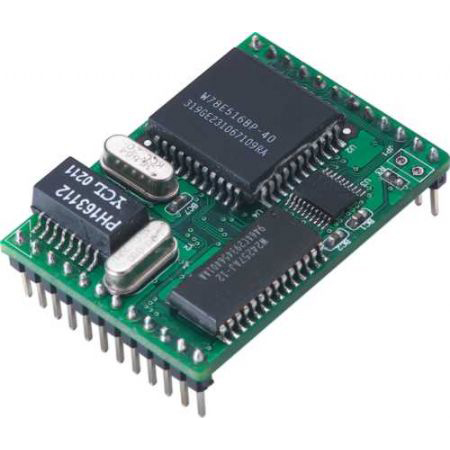

    Moxa新一系列的Network Enabler讓您的串口設備能夠輕松的立即聯網。NE-4000T的體積精巧，僅44 x 31.48 mm的大小連信用卡的一半都不到。這精巧的體積讓您可以輕松地將NE-4000T整合至您的串口設備，使您的串口設備以10 M的速率聯網。

  內建TCP/IP通訊協議
    NE-4000T內建的TCP/IP通訊協議讓研發工程師可以輕松的將串口設備聯網，再也不需要花大量的精神和時間編寫TCP/IP通訊協議。如此一來， 工程師可以將大部分的時間運用在開發其他更重要的產品功能上，讓公司推出產品的時間縮短。除此之外，NE-4000T的8個GPIO引腳讓您有更多、更為 彈性的空間根據您客戶的需求開發產品功能。

    NE- 4000T的另一項重要特點是其電源需求低至0.325W，讓研發工程師在將NE-4000T納入應用時不需擔心電源需求的問題。與其他公司電源需求為 3.3V的IC或SoC產品比較起來，NE-4000T的標準5V設計更適用于現在的設備，讓研發工程師得以花費更少的時間與精力在電路的設計上。

  友好的設定選項
    NE-4000T具備穩定且可立即使用的TCP/IP通訊韌體，以便能快速的與設備聯網。透過易操作的Windows utility，Web browser，或串口 console即可完成設定。除此之外，Windows-based NECI (Network Enabler Configuration Interface) Library更可以協助您開發自己的Windows utilities。

    NE- 4000T的24 pin雙排針設計及其標準的排針間距讓您得以縮短布線的時間，使產品能盡快推出。若有必要，客戶可以輕松地更換模塊，讓設備維護的工作更為簡單。串口接口 的連線則是透過包含傳輸/接收和DTR信號的TTL界面來完成。您只需移除這信號驅動，并加裝Moxa的Network Enabler，即可讓您的串口設備聯網。內建的transformer確保信號不受干擾，同時也節省了設計以太網電路的時間和空間。

    另提供integration kit和全套development kit，包括測試板、技術文件、電纜線和配件，作為測試及開發之用。

  應用

• 工業自動化(PLC，測試設備)

• 醫療/保健自動化系統(ECG，超聲波檢測器，驗血設備)

• 大樓自動控制系統(HVAC，火災報警器)

• 門禁/保安系統(讀卡機，生物認證設備)

• 信息家電(UPS監測模組)

•


特點

- 串口 (TTL) 到 10M Ethernet 嵌入式設備聯網即插即用模塊
- 體積小巧(44 x 32 mm)及雙排針設計讓聯網更容易
- 可立即使用的TCP/IP通訊協議讓聯網更為快速
- 低耗電的設計(0.3 W)
- 可利用Web browser, 串口 console和Windows utility 輕松進行設定
- 具備8個GPIO

構成類型：24針的雙排插針
尺寸：44×31.48 mm
以太網接口 (TTL)類型：10 Mbps
保護：1.5 KV光電隔離保護
串口界面 (TTL)TxD, RxD, RTS, CTS, GND
串口參數校驗位：None, Even, Odd
數據位： 7, 8
停止位：1, 2
速率：50 bps~115.2 Kbps
流控：RTS/CTS, XON/XOFF
數字I/O引腳8個可編輯IO引腳 (GPIO)
TCP/IP協議
ICMP, IP, TCP, UDP, DHCP, HTTP
操作模式TCP Server
軟件特點協議：ICMP, ARP, IP, TCP, UDP, DHCP, Telnet, HTTP, SNMP,
SMTP
工具：嵌入式模塊管理軟件適用于Windows 95/98/ME/
NT/2000 /XP/2003配置
驅動支持：Windows 95/98/ME/NT/2000/XP/2003/XP
x64/2003 x64 COM driver, Linux real TTY
配置：Web瀏覽器/Telnet/串口Console, 或Windows管理 工具
電源需求電源輸入：5 VDC, +/-5%
電源功耗：65 mA@5 VDC(max.)
工作環境工作溫度：0~70°C (32~158°F), 5~95%濕度
存儲溫度：-20~85°C (-4~185°F), 5~95%濕度
通過認證EMC:
CE: Class A
FCC: Class A
保修期5 年
