簡介

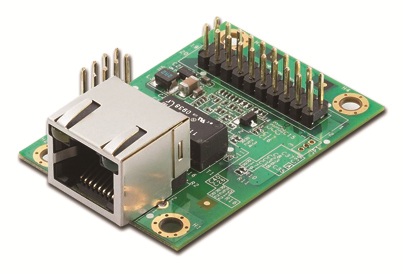

    Moxa MiiNePort E3系列內嵌式設備聯網模塊可以將傳統的串口設備立刻具備復雜聯網的功能，大大簡化了產品的上市時間。MiiNePort E3采用Moxa第二代系統級芯片MiiNe，支持10/100 Mbps以太網，串口波特率最高可達921.6Kbps，有多種即用型操作模式可選，并只需少量電力。通過Moxa公司的創新NetEZ 技術，MiiNePort E3可在很短的時間內將任何帶有標準串口的設備轉換成以太網設備。另外，MiiNePort E3的尺寸與RJ45相同，易于與任何現有的串口設備進行匹配。

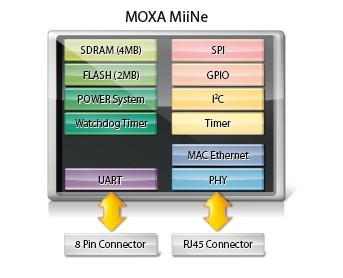

MiiNe——Moxa第二代系統級芯片

    MiiNe提供了有競爭力的內嵌式串口聯網解決方案。 MiiNePort E3使用MiiNe作為系統級芯片，因而成為當前體積最小的內嵌式設備聯網模塊，與任何其它同類產品相比具有最低的功耗。MiiNe 芯片具有以下的特點：
?專為串口聯網應用
?采用ARM內核
?采用Moxa先進的UART技術
?內建2MB的Flash和4MB的SDRAM內存

外形類型：插針型
尺寸：35 x 52.5 x 18 mm (1.38 x 2.07x0.71 in)
重量：12g

系統信息CPU：32位 ARM 內核
RAM：內建4 MB
Flash：內建2 MB

以太網端口數：1
速率10/100 Mbps，自MDI/MDIX適應
連接類型: RJ45
電磁隔離保護：內建1.5KV
LEDs：10BASE-T & 100BASE-TX Link Activity
PoE Pass-through：兼容802.3af

串口端口數：1
配置選項：Web Console，Serial Console (Serial Command Mode)，Telnet Console，Windows Utility
Windows Real COM 驅動：Windows 95/98/ME/NT/2000，Windows XP/2003/Vista/2008/7 x 86/x 64， Embedded CE5.0/6.0，XP Embedded
Fixed TTY 驅動：SCO Unix，SCO OpenServer，UnixWare 7，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，F(xiàn)reeBSD，AIX5.x
Linux Real TTY 驅動：Linux kernel 2.4.x，2.6.x，3.0.x
操作模式：Real COM，TCP Server，TCP Client，UDP，Ethernet Modem，RFC2217
NetEZ功能：EZPower，EZPage，SCM (Serial Command Mode)，AutoCFG

工作環境工作溫度：
標準型號：0 ~ 55 °C (32 ~ 131 °F)
寬溫型號：-40 ~ 85 °C (-40 ~ 185 °F)
儲存溫度：-40 ~ 60 °C (-40 ~ 140 °F)
工作濕度：5 ~ 95%（無凝露）

電源需求輸入電壓：3.3 ~ 5 VDC (±5%)
電源功耗：157 mA @ 3.3 VDC，最大輸入119mA @ 5 VDC
傳輸格式：標準TTL
數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流控：RTS/CTS，DTR/DSR，XON/XOFF
波特率：（支持非標準波特率）
MiiNePort E3:50 bps ~ 230.4 Kbps
MiiNePort E3-H:50 bps ~ 921.6 Kbps

串口信息TTL：TxD，RxD，RTS，CTS，RST (reset circuit)，GND

數字 I/O 針腳GPIO：4

軟件網絡協議：ICMP，ARP，IP，TCP，UDP，DHCP，HTTP，SNMP V1，SMTP，TFTP，Auto IP，Telnet，BOOTP

安規認證EMI：EN55022 Class B，EN 61000-3-2，EN 61000-3-3
EMS：
EN55024，
EN 61000-4-2 (ESD)，
EN 61000-4-3 (RS)，
EN 61000-4-4 (EFT)，
EN 61000-4-5(Surge)，
EN 61000-4-6 (CS)，
EN 61000-4-8，
EN 61000-4-11
Shock：IEC-68-2-27
Vibration：IEC-68-2-6

可靠性MTBF (平均故障間隔時間)：3,608,031小時

保修保修期：5年
