概述

    NPort IAW5150A-6I/O 和 NPort IAW5250A-6I/O 系列是DI/DO 數字量采集的無線串口設備聯網服務器。在需要將現場串口設備與無線以太網絡相集成時，可最大程度地提高靈活性。這款設備服務器融合了數字量DI/DO，因此非常適合各種工業數據采集應用。設備上的DI/DO 可使用 Modbus TCP 協議通過 TCP/IP 進行控制，而且可通過 Web 瀏覽器對其進行配置并確保其安全。此外，此設備還可用作 Windows/Linux PC 上的 COM 端口（使用 Moxa 專有的 RealCOM 技術），使其與早期應用兼容。

    所有型號均采用堅固耐用的結構，支持導軌式安裝，并設計有冗余電源輸入，以確保實現工業應用所需的不間斷運行。

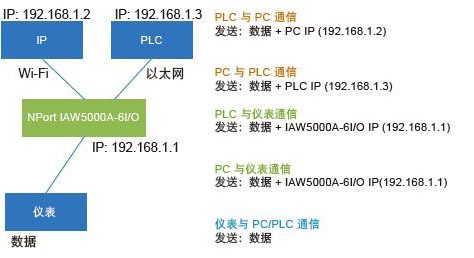

無線客戶端

    該設備配有一個以太網端口，用于在串口線路、LAN 和WAN 之間進行無縫數據傳輸，從而通過單一IP 地址實現LAN 和WLAN接口的橋接。

通過 SSH/HTTPS 實現安全遠程管理和配置

    未經授權的訪問是系統管理員最為棘手的問題之一。除 IP 過濾和密碼保護外，NPort IAW5150A-6I/O 和 NPort IAW5250A-6I/O 還支持 SSH 和 HTTPS，可保護設備免受黑客攻擊。若要安全地傳輸控制信息，只需通過支持 HTTPS 的 Web 瀏覽器（例如 Internet 瀏覽器）打開網頁配置界面。此外，還可通過支持 SSH 的終端仿真器打開串口控制臺或 Telnet 控制臺（如 PuTTY）。

在 50 bps 到 921.6 kbps 范圍內“任選波特率”

    多數串口設備聯網服務器只支持固定的串口波特率。然而，某些應用對波特率有特殊要求，如要求采用 250 kbps 或 500 kbps。借助 NPort IAW5150A-6I/O 和 NPort IAW5250A-6I/O，可采用50 kbps 到 921.6 kbps 之間的任意波特率。如果用戶設備的波特率并非標準波特率，可從下拉列表中選擇“ 其它 ”，然后輸入所需波特率。

特點與優勢

? 可將任意串口設備或以太網設備連入 IEEE 802.11a/b/g/n 網絡
? 冗余雙直流電源輸入并支持繼電器輸出
? 通過 WEP/WPA/WPA2 實現安全數據訪問
? MicroSD 卡槽，用于備份配置
? 無線客戶端功能，實現靈活集成
? 4 kV 串口浪涌保護
? 集成有 4 個 DI 和 2 個 DO 的串口設備聯網服務器

以太網接口端口數量：1
速度：10/100 Mbps，自適應 MDI/MDIX
接口類型：RJ45
電磁隔離保護：內建 1.5 kV
WLAN 接口遵循標準：802.11a/b/g/n
網絡模式：Infrastructure，Ad-Hoc
TX 發射功率：
802.11b：
1 Mbps：16 dBm ±1.5 dBm（典型值），
11 Mbps：16 dBm ±1.5 dBm（典型值）
802.11a：
6 Mbps：15 dBm ±1.5 dBm（典型值），
54 Mbps：14 dBm ±1.5 dBm（典型值）
802.11g：
6 Mbps：16 dBm ±1.5 dBm（典型值），
54 Mbps：14 dBm ±1.5 dBm（典型值）
802.11n 2.4 GHz
6.5 Mbps：16 dBm ±1.5 dBm（典型值），
72.2 Mbps：12 dBm ±1.5 dBm（典型值）
802.11n 5 GHz
6.5 Mbps：15 dBm ±1.5 dBm（典型值），
150 Mbps：12 dBm ±1.5 dBm（典型值）
RX 靈敏度：
802.11b：
-92 dBm @ 1 Mbps，-84 dBm @ 11 Mbps
802.11a：
-91 dBm @ 6 Mbps，-74 dBm @ 54 Mbps
802.11g：
-91 dBm @ 6 Mbps，-73 dBm @ 54 Mbps
802.11n 2.4 GHz
-89 dBm @ 6.5 Mbps (20 MHz)，-71 dBm @ 72.2 Mbps (20 MHz)
802.11n 5 GHz
-89 dBm @ 6.5 Mbps (20 MHz)，-71 dBm @ 72.2 Mbps (20 MHz)
-85 dBm @ 13.5 Mbps (40 MHz)，-67 dBm @ 150 Mbps (40 MHz)
射頻類型：DSSS/OFDM
傳輸速率：
802.11a：54 Mbps
802.11b：11 Mbps
802.11g：6 ～ 54 Mbps
802.11n：6.5 ～ 150 Mbps
傳輸距離：最長 100 米（開闊區域）
無線網安全性：
? WEP：64-bit/128-bit 數據加密
? WPA、WPA2、802.11i：企業模式和預共享密鑰 (PSK) 模式
? 加密：128-bit TKIP/AES-CCMP EAP-TLS、PEAP/GTC、PEAPMD5、PEAP/MSCHAPV2、EAP-TTLS/PAP、EAP-TTLS/CHAP、EAP-TTLS/MSCHAP、EAP-TTLS/MSCHAPV2、EAP-TTLS/EAP-MSCHAPV2、EAP-TTLS/EAP-GTC、EAP-TTLS/EAP-MD5、LEAP
天線接口：反向 SMA
串口端口數量：
NPort IAW5150A-6I/O：1
NPort IAW5250A-6I/O：2
串口標準：RS-232/422/485（DB9 針式插頭）
串口線路浪涌保護：4 kV (level 4)
斷線端口緩沖：
NPort IAW5150A-6I/O：20 MB
NPort IAW5250A-6I/O：10 MB
串口通訊參數數據位：5、6、7、8
停止位：1、1.5、2
校驗位：None、Even、Odd、Space、Mark
流控：RTS/CTS 和 XON/XOFF
波特率：50 bps ～ 921.6 kbps
串口數據日志：64 KB
串口信號RS-232：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422：Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w：Data+、Data-、GND
數字輸入/數字輸出數字輸入：4 個通道
數字輸出：2 個通道
隔離保護：3k VDC 或 2k Vrms
數字輸入傳感器類型：濕接點（NPN 或 PNP），干接點
I/O 模式：DI 或事件計數器
干接點：
? 閉合：與 GND 短接
? 斷開：斷開
濕接點（DI 到 COM）：
? 閉合：10 ～ 30 VDC
? 斷開：0 ～ 3 VDC
計數器頻率：20 Hz
數字信號過濾間隔: 軟件可選
數字輸出類型：Sink
I/O 模式：DO 或脈沖輸出
過壓保護：45 VDC
過流保護：2.6 A
高溫保護：175°C（標準值），150°C（最小值）
額定電流：每通道 200 mA
1 個 microSD (SDHC) 卡槽：支持的最大容量為 32GB
軟件網絡協議：ICMP、IPv4、TCP、UDP、DHCP、Telnet、DNS、SNMP V1/V2c/V3、HTTP、SMTP、SNTP、SSH、HTTPS、Modbus TCP（用于 I/O 通信）
配置方式：Web Console、Serial Console、Telnet Console、Windows Utility
安全配置協議：HTTPS、SSH
Windows Real COM 驅動：Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Fixed TTY 驅動：SCO Unix、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Linux Real TTY 驅動：Linux 2.4.x、2.6.x、3.x
實用工具：Device Search Utility 和 NPort Windows Driver Manager
管理：SNMP MIB-II
機械特性外殼：鋁合金薄板
重量：
NPort IAW5150A-6I/O：
產品凈重：739.50 g (1.63 lb)
含包裝重：936.40 g (2.06 lb)
NPort IAW5250A-6I/O：
產品凈重：756.50 g (1.67 lb)
含包裝重：953.45 g (2.10 lb)
尺寸：59.6 mm x 101.7 mm x 134 mm (2.35 in x 4 in x 5.28 in)
天線長度：109.79 mm (4.32 in)
工作環境工作溫度：
標準型號：0~60°C（32~131°F）
儲存溫度：-40~75°C（-4~167°F）
相對濕度：5~95%（無凝露）
電源需求輸入電壓：12 48 VDC
功耗：
NPort IAW5150A-6I/O 300 mA @ 12 V
NPort IAW5250A-6I/O 300 mA @ 12 V
連接頭：接線端子
安規認證Safety：UL 60950-1 EN 60950-1
EMC：EN 61000-6-2/6-4
EMI：CISPR 22 FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz~1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：1 kV
IEC 61000-4-5 浪涌：電源1 kV；信號：以太網(2 kV)，串口(4 kV)
IEC 61000-4-6 CS 10 V
IEC 61000-4-8
射頻：CE（ETSI EN 301 893、 ETSI EN 300 328）、
ARIB RCR STD-33、ARIB STD-66
可靠性報警工具：RTC（實時時鐘）
自動重啟觸發器：內建WDT（看門狗定時器）
MTBF（平均無故障間隔時間）時間：
NPort IAW5150A-6I/O 282,087小時
NPort IAW5250A-6I/O 237,037小時
標準：Telcordia (Bellcore) Standard TR/SR
保修保修期：5 年
