簡介

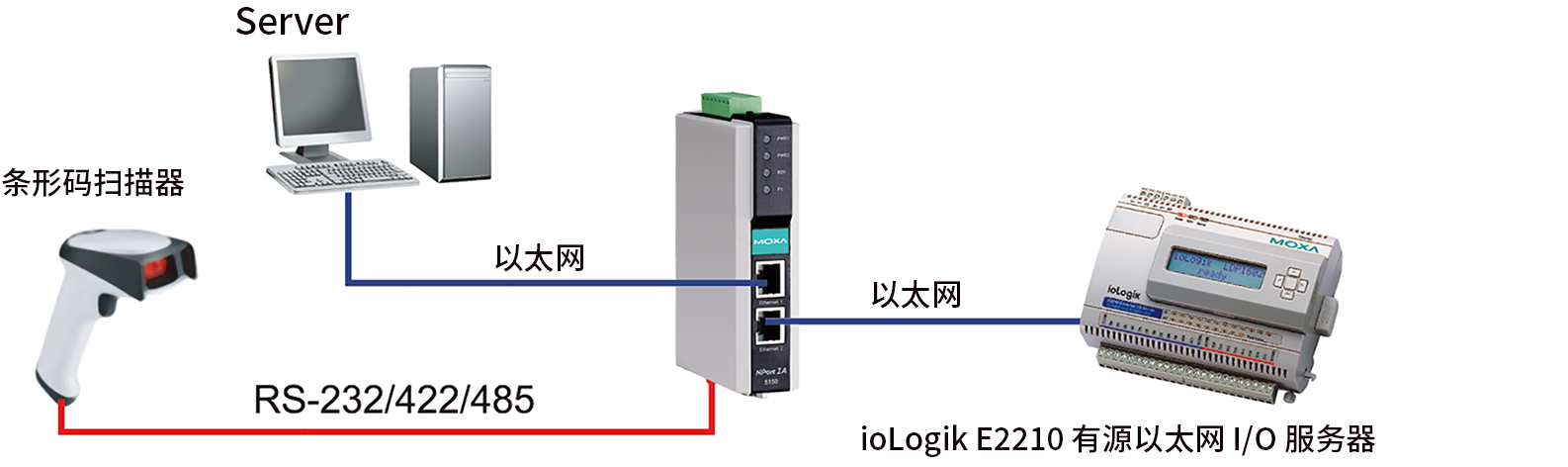

    NPort? IA5150 和 IA5250 設備聯網服務器配置兩個可作為以太網交換機端口的以太網端口。一個端口直接連接網絡或服務器，另一個端口可連接到其他 NPort? IA 設備聯網服務器或以太網設備。雙以太網端口設計不需要將各個設備分開連接至不同的以太網交換機，從而降低了接線成本。

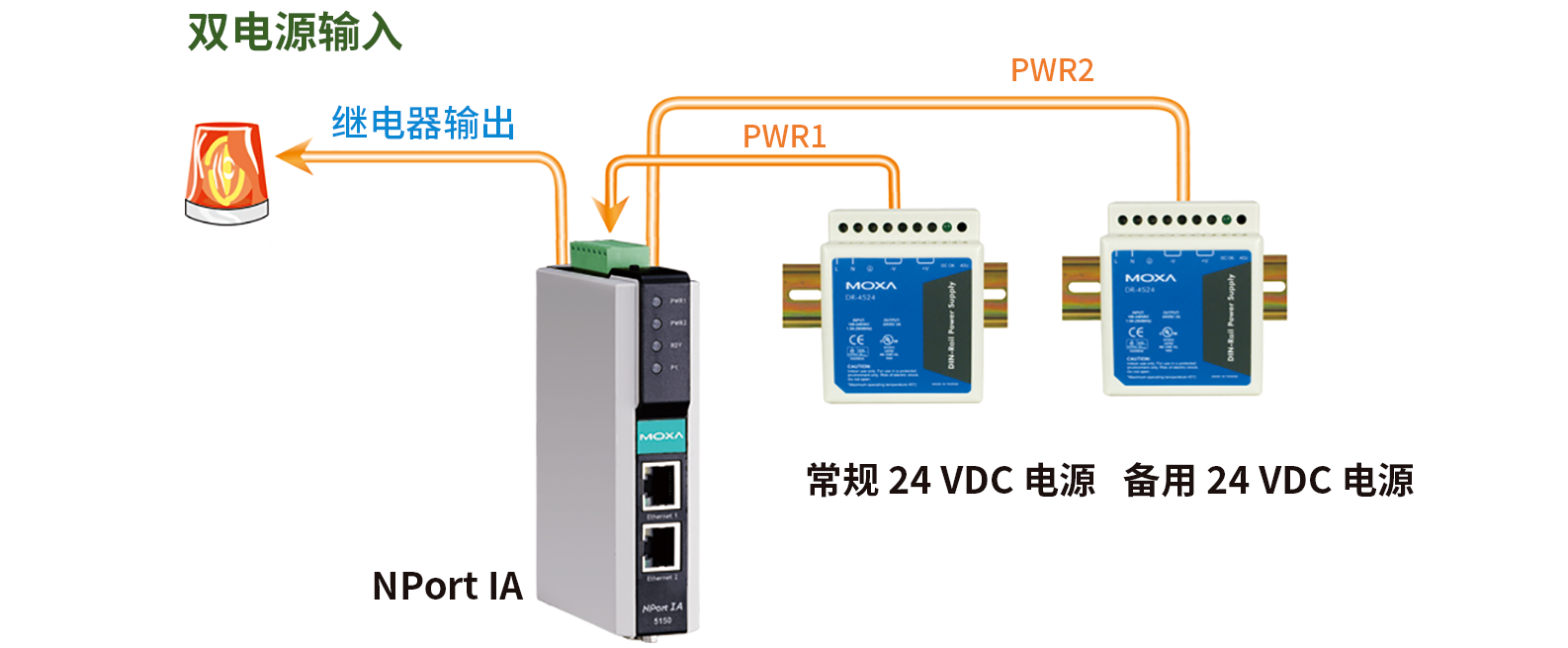

冗余雙電源輸入

    NPort? IA5000 設備聯網服務器支持雙電源輸入，可同時連接到兩臺直流電源。如果一個電源發生故障，另一電源會自動接管。冗余電源輸入有助于確保您的設備聯網服務器不間斷運行。





繼電器輸出警告和電子郵件報警

特點

規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

2（1 個 IP，以太網級聯，NPort IA-5150/5150I/5250/5250I）

● 電磁隔離保護

1.5 kV（內置）

● 100BaseFX 端口（多模 SC 接頭）

NPort IA-5000-M-SC 型號：1

NPort IA-5000-M-ST 型號：1

● 100BaseFX 端口（單模 SC 接頭）

NPort IA-5000-S-SC 型號：1

● 光纖

以太網軟件特性

● 配置選項

Web Console (HTTP)、Windows 管理工具、Telnet Console、串口 Console

● 管理

DHCP Client、IPv4、SMTP、SNMPv1、Telnet、ARP、BOOTP、DNS、HTTP、TCP/IP、UDP、ICMP、Rtelnet

● Windows Real COM 驅動程序

Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2/2016/2019 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

● Linux Real TTY 驅動程序

內核版本：2.4.x、2.6.x、3.x、4.x 和 5.x

● Fixed TTY 驅動程序

SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X、macOS 10.12、macOS 10.13、macOS 10.14、macOS 10.15

● Android API

Android 3.1.x 及更高版本

● 對時服務

SNTP

● MIB

RFC1213，RFC1317

串口界面

● 接頭

NPort IA-5150：DB9 公頭（用于 RS-232），接線端子（用于 RS-422/485）

NPort IA-5250：DB9 公頭（用于 RS-232/422/485）

● 端口數量

NPort IA-5150 型號：1

NPort IA-5250 型號：2

● 串口標準

RS-232、RS-422、RS-485

● 波特率

支持標準波特率（單位 = bps）：110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400

● 數據位

5、6、7、8

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1、1.5、2

● 流量控制

RTS/CTS（僅限 RS-232）、DTR/DSR（僅限 RS-232）、XON/XOFF

● RS-485 終端電阻

120 Ω

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● 隔離保護

2 kV（I 型號）

● RS-485 數據流向控制

ADDC?（數據流向自動控制）

串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

電源參數

● 輸入電壓

12 至 48 VDC

● 輸入電流

NPort IA-5150/IA-5150-T/IA-5250/IA-5250-T：435 mA @ 12 VDC

NPort IA-5150I/IA-5150I-T/IA-5150-S-SC/IA-5150-S-SC-T/IA-5150I-M-SC/IA-5150I-M-SC-T/IA-5150I-S-SC/IA-5150I-S-SC-T：555 mA @ 12 VDC

NPort IA-5250I/IA-5250I-T/IA-5150-M-SC/IA-5150-M-SC-T/IA-5150-M-ST/IA-5150-M-ST-T：510 mA @ 12 VDC

● 電源輸入數量

2

● 電源接頭

接線端子

繼電器

● 觸點額定電流

純電阻性負載：1 A @ 30 VDC

機械特性

● 外殼

塑料

● IP 等級

IP30

● 尺寸

29 x 89.2 x 118.5 mm (0.82 x 3.51 x 4.57 英寸)

● 重量

NPort IA-5150：360 g (0.79 lb)

NPort IA-5250：380 g (0.84 lb)

● 安裝

導軌式安裝

工作環境

● 工作溫度

標準型號：0 至 60°C（32 至 140°F）寬溫型號：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 167°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

IEC 61000-4-11

● 安全

IEC 60950-1、EN 60950-1、EN 62368-1、UL 508

● 海事

DNV

● 自由落體

IEC 60068-2-32

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6，IEC 60068-2-64

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

NPort IA-5150/IA-5150I 型號：1,349,710 小時

NPort IA-5150-M-SC/M-ST/S-SC 型號：1,175,887 小時

NPort IA-5150I-M-SC 型號 768,343 小時

NPort IA-5150I-S-SC 型號：763,707 小時

NPort IA-5250/IA-5250I 型號：1,236,384 小時

● 標準

Telcordia (Bellcore) 標準 TR/SR

保修

● 保修期限

5 年
