簡介

  將串口設備連接到以太網絡

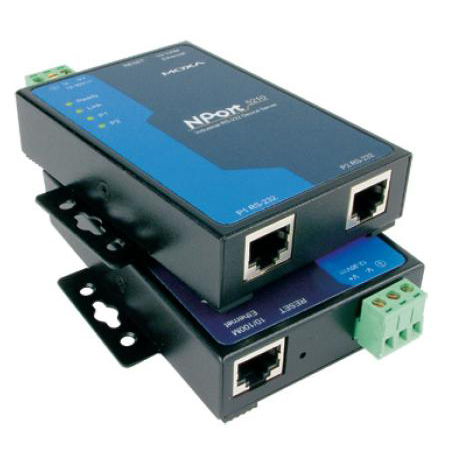

    NPort 5200系列的串口設備聯網服務器可讓工業串口設備立即連上網絡。NPort 5200系列的串口設備聯網服務器體積小巧，是將RS-232或RS-422/485串口設備，如PLC，測量?jī)x，和傳感器連接到IP-based Ethernet LAN最佳的選擇，讓您的軟件可以存儲本地LAN或網絡上的任何串口設備。

  標準的TCP/IP 界面和多種操作模式
    NPort 5200系列的串口設備聯網服務器提供了提供了TCP Server，TCP Client，和UDP，可確保與使用標準的網絡API（Winsock，BSD Sockets）的網絡軟件具備兼容性。

  支持現有軟件Real COM/TTY驅動程序
    有個Real COM/TTY 驅動程序，用于COM/TTY口的軟件現在可以隨時用于TCP/IP網絡。這項特點不但讓您不需要更換軟件，更可以讓串口設備立即聯網。

  簡單的安裝和設置
    NPort 5200系列的串口設備聯網服務器支持自動IP設定協議（DHCP，BootP），以及通過Web Browser console手動設置。兩者都提供了快速有效的安裝方法。有了NPort 5200的Windows Utility，執行安裝的動作簡單愉快，所有系統的設置都可存儲并復制到其他設備聯網服務器上。

特點

- 可讓串口設備立即聯網
- 提供TCP Server，TCP Client和 UDP 操作模式等多種socket操作模式
- 可利用簡單的Windows Utility 執行批量安裝
- 體積如香煙盒大小
- 10/100 Mbps Ethernet
- 為所有信號提供 15 KV ESD突波保護
- 支持SNMP MIB-II網管功能

LAN以太網：10/100 Mbps, RJ45
保護：內嵌的1.5 KV電磁隔離保護
串口接口NPort 5210/5210-T
串口數量：2 (RS-232)
串口類型：RJ45 (8-pin)
信號：TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
信號保護：所有端口提供15 KV ESD
NPort 5230/5230-T
端口數量：2 (1口RS-232, 1口RS-422/485)
端口類型：電阻 (每口5 pins)
信號：RS-232：TxD, RxD, RTS, CTS, GND
RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2線)：Data+, Data-, GND
RS-485 (4線)：Tx+, Tx-, Rx+, Rx-, GND
信號保護：所有端口提供15 KV ESD
RS-485 數據流向：專利保護的數據流向自動控制功能(ADDC)
NPort 5232/5232I/5232-T/5253I-T
端口數量：2 (1口RS-232, 1口RS-422/485)
端口類型：Terminal Block (每口5 pins)
信號：RS-422：Tx+, Tx-, Rx+, Rx-, GND
RS-485 (2線)：Data+, Data-, GND
RS-485 (4線)：Tx+, Tx-, Rx+, Rx-, GND
信號保護：所有端口提供15 KV ESD;
NPort 5232I提供2 KV光電隔離
RS-485數據流向：專利保護的數據流向自動控制功能(ADDC)
電源線保護1 KV突破保護 (EFT), EN61000-4-4;0.5 KV浪涌保護, EN61000-4-5
內嵌功能內嵌蜂鳴器
內嵌實時時鐘
內嵌看門狗計時器
串行通訊參數校驗位：None, Even, Odd, Space, Mark
數據位：5, 6, 7, 8
停止位：1, 1.5, 2
流控：RTS/CTS (僅適用于RS-232端口)，XON/XOFF
速率：110 bps ～ 230.4 Kbps
軟件特點協議：ICMP, IP, TCP, UDP, DHCP, BootP, Telnet, DNS, SNMP,HTTP, SMTP
工具：NPort管理員軟件，支持Windows 95/98/ME/NT/2000/XP/2003
驅動支持：Windows 95/98/ME/NT/2000/XP/2003/XP x64/2003 x64 COM驅動, Linux實端口TTY驅動, SCO Unix,SCO OpenServer 5, UnixWare 7, UnixWare 2.1.x, SVR4.2
配置：Web瀏覽器/Telnet console，Windows工具，或串口console口 (NPort 5210/5230)
電源需求電源輸入：12～30 VDC
電源功耗：5210：305 mA@12V (max.)
5230：347.1 mA@12V (max.)
5232：259.6 mA@12V (max.)
5232I：509.4 mA@12V (max.)
機械特性材料：鋁質(1 mm)
總重量：5210：0.135 kg (0.30 lb)
5230：0.140 kg (0.31 lb)
5232：0.119 kg (0.26 lb)
5232I：0.157 kg (0.35 lb)
工作環境操作溫度：
0 ~ 55 °C (32 ~ 131 °F), 5 ~ 95% RH
-40 ~ 75 °C (-40 ~ 167 °F), 寬溫型號
儲存溫度：-20 ~ 85 °C (-4 ~ 185 °F), 5 ~ 95% RH
通過認證EMC：
CE：EN55022 / EN55024 Class A
FCC：FCC Part 15 Subpart B Class A
安規認證：
UL：UL60950-1
TüV：EN60950-1
醫學應用認證：
EN 60601-1-2 Class B, EN55011 (NPort 5210)
保修期5 年
