簡介

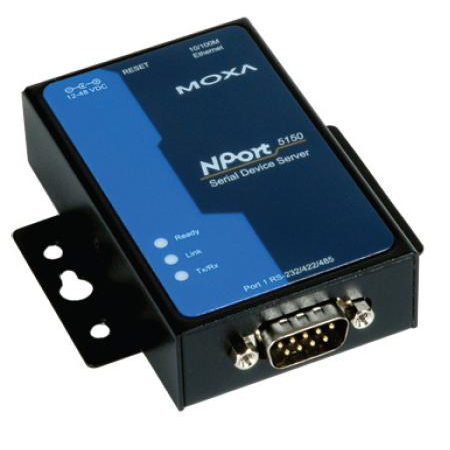

    在某些應用場合，串口設備的接口界面可能是RS-232，RS-422或RS-485。若用戶想通過一個設備來實現這些設備的聯網，NPort 5150無疑是最好的選擇，該設備的串口為RS-232/422/485三合一設計。根據實際要求，只要適當修改NPort 5150的配置，用戶就可以方便地實現對諸如掃瞄器，讀卡器，PLC和機械設備的遠程監控。
  成本低
    串口設備聯網已經是一種極為普遍的應用。因此，用戶期待性價比更高的產品。除了支持微軟和Linux操作系統之外，Moxa還提供了5年質保，NPort 5150無疑是客戶最好的選擇。
  快速定位
    Moxa提供的Administrator可以幫助客戶查看Nport 5150的工作狀態。為了防止客戶在配置NPort時將特定的配置信息寫入其他NPort，Administrator具備“Locate NPort”功能。當啟用該功能時，被指定的NPor t 5150上的“Ready” LED將會以一秒一次的頻率閃爍。此時，客戶便可以根據NPort 5150上LED閃爍的情況來決定是否更改其配置信息。

特點

- 低成本、信用卡大小
- 支持Windows/Linux COM串口驅動程序模式
- 提供包括TCP Server、TCP Client、UDP Server/Client和 Ethernet Modem在內的不同socket操作模式
- 無需PC、可通過網絡連接兩個串口設備的對等連接模式
- 易于使用、可用于批量安裝的Windows工具
- 所有信號內置15 KV突波保護
- 支持網絡管理協議SNMP MIB-II
- 可通過網絡Web/Telnet進行配置

LAN以太網：10/100 M，RJ45
保護：內建1.5 KV 電磁隔離
NPort 5110串行接口界面：RS-232
串口數量：1
端口類型：DB9 (針式)
波特率：110 ~ 230.4 Kbps
信號：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
串口保護：15 KV ESD
NPort 5130串行接口界面：RS-422/485
串口數量：1
端口類型：DB9 (Male)
波特率：50-921.6 Kbps
信號
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485 (2線)：Data+，Data-，GND
RS-485 (4線)：Tx+，Tx-，Rx+，Rx-，GND
串口保護：15 KV ESD
RS-485數據流向：ADDC (專利保護的數據流向自動控制功能)
NPort 5150串行接口界面：RS-232/422/485
串口數量：1
端口類型：DB9 (Male)
波特率：50 ~ 921.6 Kbps
信號
RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485 (2線)：Data+，Data-，GND
RS-485 (4線)：Tx+，Tx-，Rx+，Rx-，GND
串口保護： 15 KV ESD
RS-485數據流向：
ADDC (專利保護的數據流向自動控制功能)
電源線保護：4 KV EFT保護，EN61000-4-4，2 KV電涌保護，EN61000-4-5
內嵌高級功能：看門狗時鐘
串行通訊參數校驗位：None，Even，Odd，Space，Mark
數據位：5，6，7，8
停止位：1，1.5，2
流控：RTS/CTS，DTR/DSR (僅RS-232)，XON/XOFF
軟件特點協議：
ICMP，IP，TCP，UDP，DHCP，BOOTP，Telnet，DNS，SNMP，HTTP，SMTP
工具：
NPort Administrator for Windows 95/98/ME/NT/2000/XP/2003/Vista
驅動支持：
Windows Real COM driver (for Windows 95, 98, ME,NT, 2000, XP, 2003, Vista, XP x64, 2003 x64, Vista x64),Linux Real TTY driver, Fixed TTY driver (for SCO Unix,SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2,QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i)
配置：
Web瀏覽器/Telnet console，Windows工具，或串口console 口
電源需求電源輸入：12 ~ 48 VDC
電源功耗：
NPort? 5110： 128.7 mA@12V， 72 mA@24V
NPort? 5130： 200 mA@12V， 106 mA@24V
NPort? 5150： 200 mA@12V， 106 mA@24V
機械特性材料：鋁質 (1 mm)
尺寸：50 x 80 x 22 mm (2.05 x 3.15 x 0.87 in)
總重量：0.580 kg
工作環境工作溫度：
0 ~ 55 °C (32 ~ 131 °F)，5 ~ 95%RH
-40 ~ 75 °C (-40 ~ 167 °F)，寬溫型號（NPort 5110-T）
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)，5 ~ 95%RH
通過認證EMC：CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A
安全：UL (UL60950-1), CUL, TüV (EN60950-1)
MTBF：
NPort 5110：279122 hrs
NPort 5130：246505 hrs
NPort 5150：246034 hrs
保修期5 年
