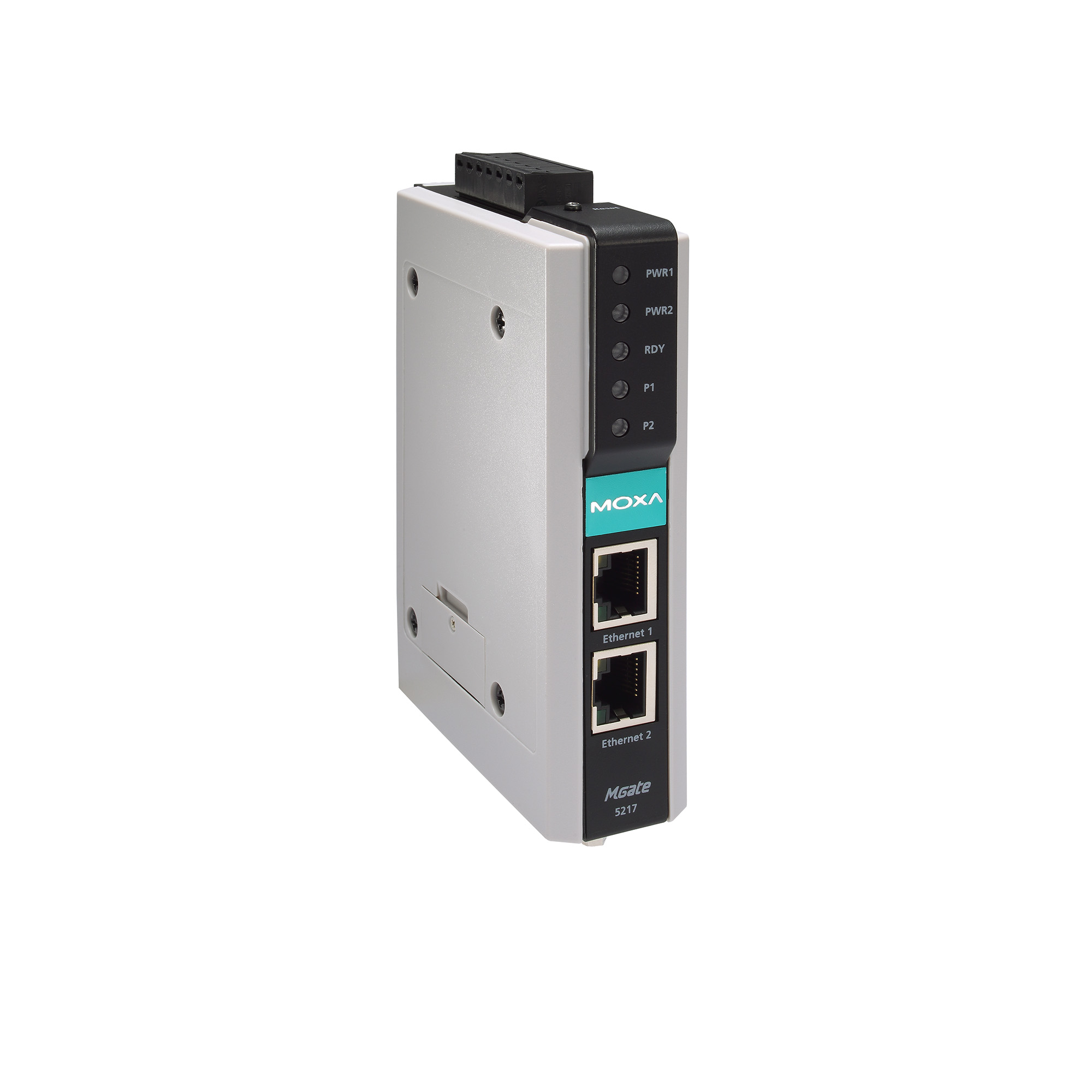

規格型號：MGate 5217-CN 系列

產品簡述：2 端口 Modbus RTU/ASCII/TCP-to-BACnet/IP 網關

詳情介紹

簡介

MGate 5217-CN 系列包含 2 端口 BACnet 網關，可以將 Modbus RTU/ACSII/TCP 轉換為 BACnet/IP 協議。MGate 5217-CN為一款經濟型的BACnet網關，提供 600 點型號。

通過 Web Console 和 Excel 電子表格輕松配置

MGate 5217-CN 系列采用直觀的 UI 設計，可簡化配置。這樣，便可輕松進入?yún)f(xié)議轉換模式，只需幾個步驟即可完成配置，而無需在計算機上安裝其他工程實用工具。此外，MGate 還可通過導入 Excel 電子表格來生成 Modbus 命令，從而可輕松編輯 Modbus 命令。

Modbus 和 BACnet/IP 協議流量監控和診斷

MGate 5217-CN 網關支持 Modbus 和 BACnet/IP 協議流量監控和診斷，方便故障排查，尤其適用于安裝階段。通信問題可能是由軟件參數錯誤引起的，例如：slave ID 和注冊地址錯誤，或者命令配置不正確。通過診斷，可檢查通信狀態，并快速查看值。通過 Modbus/BACnet 協議流量監控，用戶可以檢查獲取的數據，輕松識別故障的根本原因。

基于 IEC 62443 的安全功能

使用符合 IEC 62443-4-2、且配備基本安全功能的網絡設備是抵御網絡攻擊的有效預防措施。MGate 5217-CN 系列具有多種基本安全功能，其中包括密碼破解防御、嗅探器和數據泄露防護、白名單以及帳戶管理。

特點

支持 Modbus RTU/ASCII/TCP master/client
支持 BACnet/IP slave/server
支持 600 點
支持 COV 功能，用于快速反饋數值變化
支持虛擬節點，可以將Modbus RTU 設備虛擬為獨立的 BACnet/IP 設備
通過編輯 Excel 電子表格快速配置 Modbus 命令
內置流量和診斷信息，可輕松進行故障排除
內置以太網級聯端口，易于接線
冗余雙 AC/DC 電源
5 年保修
基于 IEC 62443 的安全功能

規格

以太網接口

● 10/100BaseT(X) 端口（RJ45 接頭）

自動 MDI/MDI-X 連接

● 電磁隔離保護

1.5 kV（內置）

以太網軟件特性

● 工業協議

Modbus TCP Client (Master), BACnet/IP Server (Slave)

● 配置選項

Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console

● 管理

ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, NTP Client

● MIB

RFC1213, RFC1317

● 對時服務

NTP Client

串口界面

● 端口數量

● 接頭

DB9 公頭

● 串口標準

RS-232/422/485

● 波特率

50 bps 至 921.6 kbps

● 數據位

7, 8

● 校驗位

無、偶、奇、Space、Mark

● 停止位

1, 2

● 流量控制

RTS Toggle（僅限 RS-232）、RTS/CTS、DTR/DSR

● RS-485 數據流向控制

ADDC?（數據流向自動控制）

● RS-485 上拉電阻/下拉電阻

1 kΩ，150 kΩ

● 隔離保護

2 kV（內置）

● RS-485 終端電阻

120 Ω

串口信號

● RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

● RS-422

Tx+, Tx-, Rx+, Rx-, GND

● RS-485-2w

Data+, Data-, GND

● RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

串口軟件特性

● 工業協議

Modbus RTU/ASCII Master

Modbus RTU/ASCII

● 模式

Master

● 支持功能

1, 2, 3, 4, 5, 6, 16

● 最大命令數量

600

Modbus TCP

● 模式

Client (Master)

● 支持功能

1, 2, 3, 4, 5, 6, 16

● 最大 Server 連接數量

● 最大命令數量

600

BACnet/IP

● 模式

Server (Slave)

● 內存容量

600 points

● 支持的 BACnet 對象

Binary Input

Binary Output

Binary Value

Analog Input

Analog Output

Analog Value

Multi-state Input

Multi-state Output

Multi-state Value

Integer Value

Positive Integer Value

電源參數

● 輸入電壓

24 VAC，12 至 48 VDC

● 輸入電流

200 mA @ 24 VAC

435 mA @ 12 VDC

● 電源接頭

螺絲緊固 Euroblock 端子

繼電器

● 觸點額定電流

純電阻性負載：1 A @ 30 VDC

機械特性

● 外殼

塑料

● IP 等級

IP30

● 尺寸（無掛耳）

29 x 89.2 x 118.5 mm（1.14 x 3.51 x 4.67 英寸）

● 尺寸（有掛耳）

29 x 89.2 x 124.5 mm（1.14 x 3.51 x 4.90 英寸）

● 重量

380 g (0.84 lb)

工作環境

● 工作溫度

0 至 60°C（32 至 140°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● EMC

EN 55032/35

● EMI

CISPR 32, FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD: 接觸: 6 kV; 空氣: 8 kV

IEC 61000-4-3 RS: 80 MHz 至 1 GHz: 10 V/m

IEC 61000-4-4 EFT: 電源: 4 kV; 信號: 2 kV

IEC 61000-4-5 Surge: 電源: 2 kV

IEC 61000-4-6 CS: 10 V

IEC 61000-4-8 PFMF

● 自由落體

IEC 60068-2-32

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6, IEC 60068-2-64

MTBF

● 時間

1,277,500 小時

● 標準

Telcordia SR332

保修

● 保修期限
