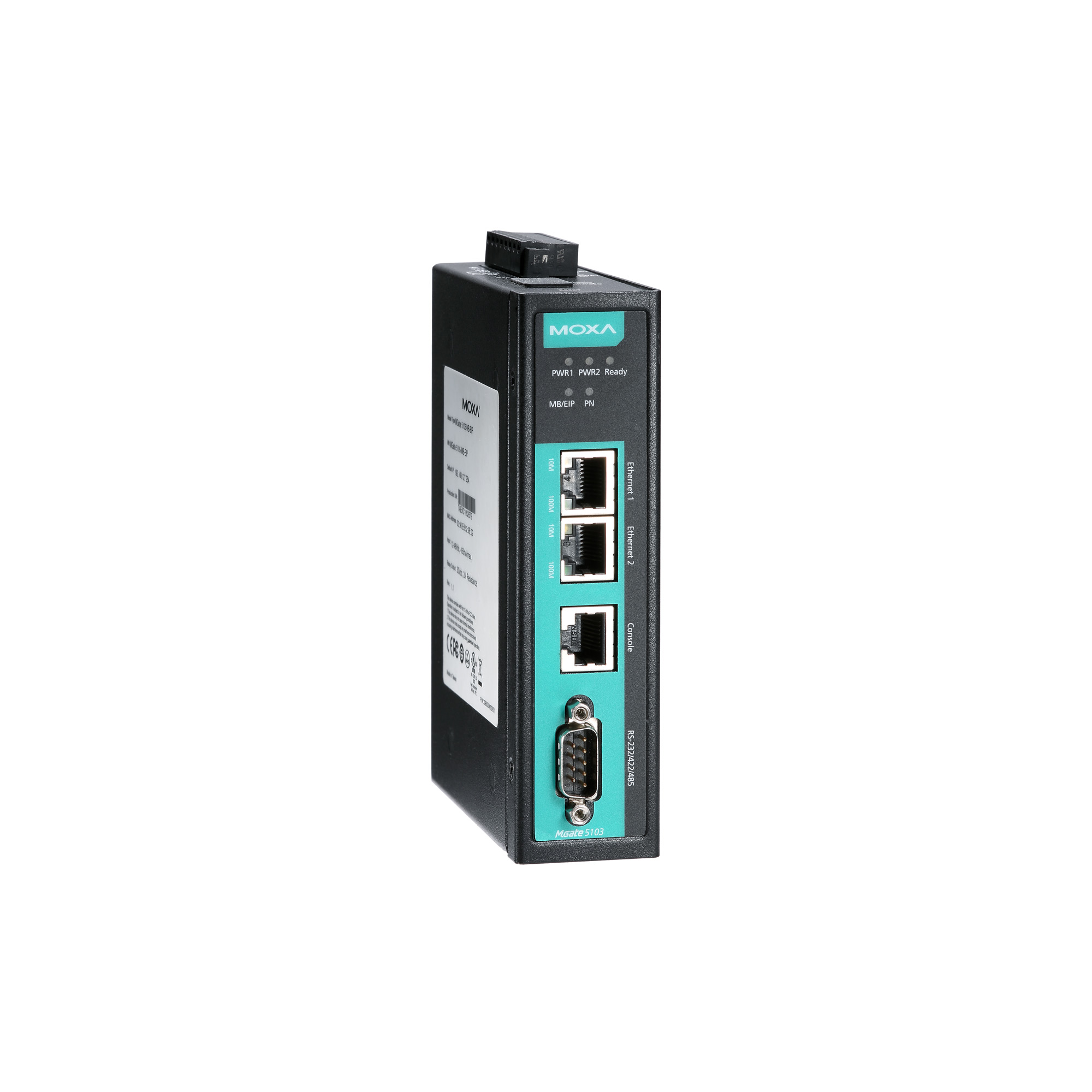

規格型號：MGate 5103 系列
產品簡述：1 端口 Modbus RTU/ASCII/TCP/EtherNet/IP 轉 PROFINET 網關
簡介
MGate 5103 工業以太網網關可將 Modbus RTU/ASCII/TCP 或 EtherNet/IP 轉換連接至 PROFINET 的網絡通信。MGate 5103 可作為 Modbus master/slave 或 EtherNet/IP Adapter 收集數據，并與 PROFINET 設備交換數據，將現有 Modbus 設備集成至 PROFINET 網絡中。最新的交換數據可存儲在網關。網關將存儲的 Modbus 或 EtherNet/IP 數據轉換為 PROFINET 數據包，讓 PROFINET IO Controller 可以控制或監控現場設備。
通過 Web Console 輕松配置
MGate 5103 系列圖形化的快速安裝指南，可簡化配置。通過快速設置，可輕松進入?yún)f(xié)議轉換模式，只需幾個步驟即可完成配置。MGate 5103 系列也支持 GSDML 導出功能，可將 GSDML 文件導入至 PROFINET PLC，節省 PLC 配置時間。
Modbus RTU/ASCII/TCP 協議流量監控
MGate 5103 網關支持 Modbus RTU/ASCII/TCP 協議流量監控，便于故障排除，特別適用于安裝階段。通信問題可能是由軟件參數錯誤引起的，例如：slave ID 和注冊地址輸入錯誤，或者命令配置不正確。通過 Modbus RTU/ASCII/TCP 協議流量監控，用戶可以檢查獲取的數據，輕松識別故障的根本原因。
維護功能
MGate 5103 網關支持系統日志功能，可記錄 MGate 中的事件；用戶可以通過 web console 遠程輕松查閱日志數據。網關也支持狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PLC/DCS/SCADA 系統，由此過程 PLC/DCS 獲取每個終端設備的狀態，發出警報通知管理員。
特點
支持 Modbus 或 EtherNet/IP 轉換為 PROFINET 協議
支持 PROFINET IO Device
支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
支持 EtherNet/IP Adapter
通過基于 Web 的向?qū)лp松配置
內置以太網級聯端口，容易接線
內置流量監控/診斷信息，方便故障排除
microSD 卡，用于配置備份/復制和事件日志
狀態監控和故障保護，易于維護
帶 2 kV 光電隔離保護的串口
-40 至 75°C 的寬溫型號可供選擇
支持冗余雙直流電源輸入和 1 個繼電器輸出
基于 IEC 62443 的安全功能
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave)
● 配置選項
Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console
● 管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
● MIB
RFC1213、RFC1317
● 對時服務
NTP Client
串口界面
● Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
● 端口數量
1
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
50 bps 至 921.6 kbps
● 數據位
7，8
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1，2
● 流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS
● RS-485 數據流向控制
ADDC?（數據流向自動控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
● RS-485 終端電阻
120 Ω
● 隔離保護
2 kV（內置）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
串口軟件特性
● 配置選項
串口 Console
● 工業協議
Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave
Modbus RTU/ASCII
● 模式
Master, Slave
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大命令數量
128
● 輸入數據規模
512 bytes
● 輸出數據規模
512 bytes
Modbus TCP
● 模式
Client，Server
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Client 連接數量
16
● 最大 Server 連接數量
32
● 最大命令數量
128
● 輸入數據規模
512 bytes
● 輸出數據規模
512 bytes
PROFINET
● 模式
IO Device (Slave)
● 最大 IO 控制器連接數
1（用于讀/寫）
● 輸入數據規模
512 bytes
● 輸出數據規模
512 bytes
EtherNet/IP
● 模式
Adapter
● 支持 CIP 對象
標識、消息路由器、組件、連接管理器、TCP/IP 接口、以太網鏈路、端口
● 最大 Scanner 連接數量
1（只讀），1（讀/寫）
● 輸入數據規模
496 bytes
● 輸出數據規模
496 bytes
內存
● microSD 插槽
最高 32 GB（兼容 SD 2.0）
電源參數
● 輸入電壓
12 至 48 VDC
● 輸入電流
455 mA @ 12 VDC
● 電源接頭
螺絲緊固 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載：2 A @ 30 VDC
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
● 重量
507 g (1.12 lb)
工作環境
● 工作溫度
MGate 5103：0 至 60°C（32 至 140°F）
MGate 5103-T：-40 至 75°C（-40 至 167°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● 安全
EN 60950-1，UL 508
● EMC
EN 55032/24
● EMI
CISPR 32，F(xiàn)CC Part 15B Class B
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 自由落體
IEC 60068-2-32
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6，IEC 60068-2-64
MTBF
● 時間
859,422 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
