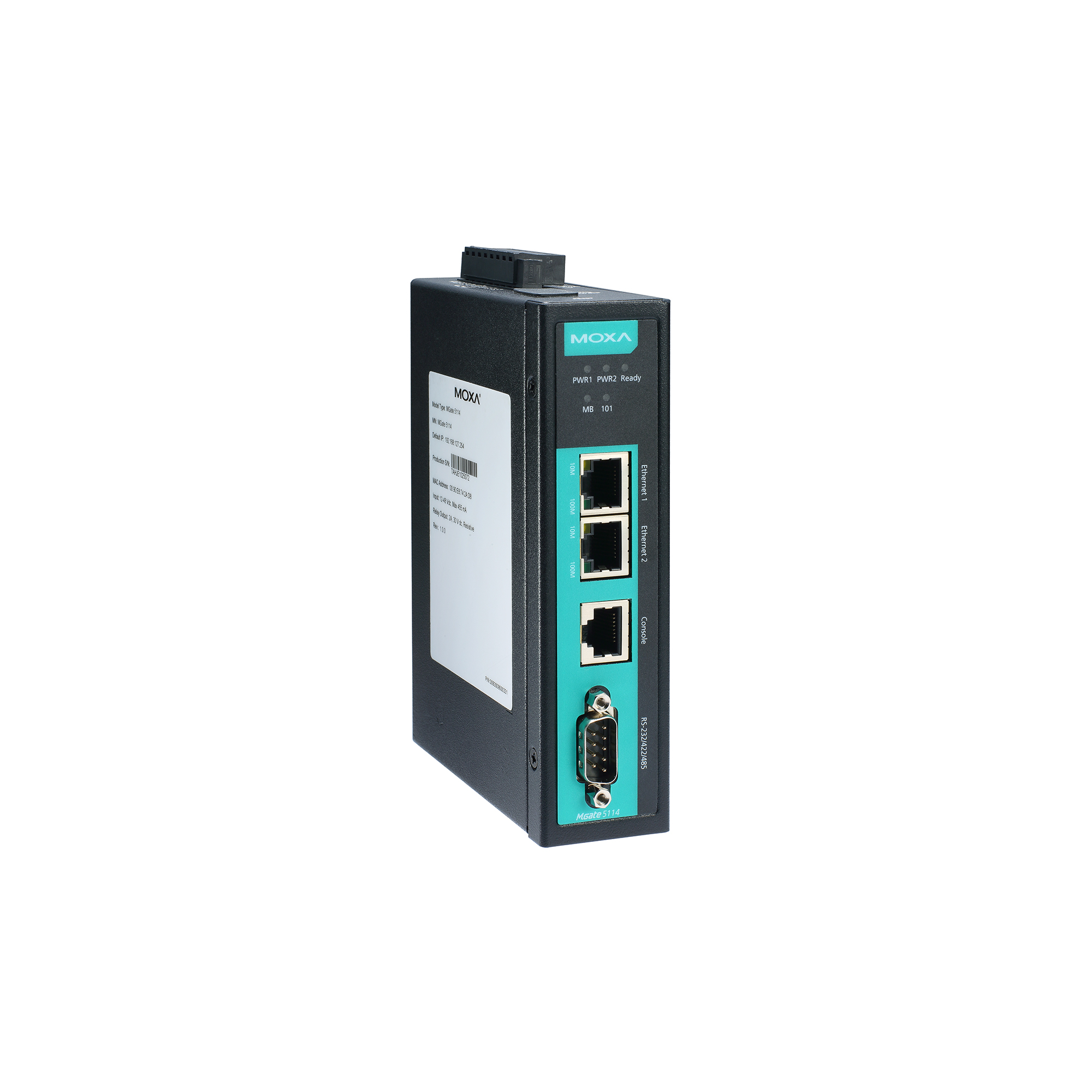

規格型號：MGate 5114 系列
產品簡述：1 端口 Modbus RTU/ASCII/TCP/IEC 101 轉 IEC 104 網關
簡介
MGate 5114 工業以太網網關配備 2 個以太網端口和 1 個 RS-232/422/485 串口，支持 Modbus RTU/ASCII/TCP、IEC 60870-5-101 和 IEC 60870-5-104 網絡通信。 MGate 5114 集成了常用的電力協議，能夠滿足不同通信協議的現場設備接入電力 SCADA 系統的各種需求。如果要將 Modbus 或 IEC 60870-5-101 設備集成至 IEC 60870-5-104 網絡，需要使用 MGate 5114 作為 Modbus master/client 或 IEC 60870-5-101 master 來與 IEC 60870-5-104 系統收集和交換數據。
通過 Web Console 輕松配置
MGate 5114 系列圖形化的快速安裝指南，可簡化配置。通過快速安裝，可輕松進入協議轉換模式，只需幾個步驟即可完成配置。
Modbus RTU/ASCII/TCP 協議流量監控
MGate 5114 系列網關支持 Modbus RTU/ASCII/TCP、IEC 60870-5-101 和 IEC 60870-5-104 協議流量監控功能，便于故障排除，特別適用于安裝階段。值得一提的是，用戶可通過廣泛使用的故障排除工具 Wireshark 來查閱流量日志。這個功能特色讓您可以輕松分析流量，從而判斷故障的根本原因。
維護功能
MGate 5114 網關支持系統日志功能，可記錄 MGate 中的事件；用戶可以通過 web console 遠程輕松查閱日志數據。網關也支持狀態監控和故障保護功能。當 Modbus 設備斷開連接或沒有響應時，狀態監控功能會通知 PSCADA 系統，由此 PSCADA 系統獲取每個終端設備的狀態，發出警報通知管理員。
特點
支持 Modbus RTU/ASCII/TCP、IEC 60870-5-101 和 IEC 60870-5-104 之間的協議轉換
支持 IEC 60870-5-101 master/slave (balanced/unbalanced)
支持 IEC 60870-5-104 client/server
支持 Modbus RTU/ASCII/TCP master/client 和 slave/server
通過基于 Web 的向導輕松配置
狀態監控和故障保護，易于維護
內置流量監控/診斷信息，方便故障排除
microSD 卡，用于配置備份/復制和事件日志
內置以太網級聯端口，容易接線
冗余雙直流電源輸入和繼電器輸出
-40 至 75°C 的寬溫型號可供選擇
帶 2 kV 光電隔離保護的串口
基于 IEC 62443 的安全功能
規格
以太網接口
● 10/100BaseT(X) 端口（RJ45 接頭）
2
自動 MDI/MDI-X 連接
● 電磁隔離保護
1.5 kV（內置）
以太網軟件特性
● 工業協議
Modbus TCP Client (Master)、Modbus TCP Server (Slave)、IEC 60870-5-104 Client、IEC 60870-5-104 Server
● 配置選項
Web Console (HTTP/HTTPS)、設備搜尋工具 (DSU)、Telnet Console
● 管理
ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client
● MIB
RFC1213、RFC1317
● 對時服務
NTP Client
串口界面
● Console 端口
RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
● 端口數量
1
● 接頭
DB9 公頭
● 串口標準
RS-232/422/485
● 波特率
50 bps 至 921.6 kbps
● 數據位
7，8
● 校驗位
偶、Mark、無、奇、Space
● 停止位
1，2
● 流量控制
RTS Toggle（僅限 RS-232）、RTS/CTS
● RS-485 數據流向控制
ADDC?（自動數據方向控制）
● RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
● RS-485 終端電阻
120 Ω
● 隔離保護
2 kV（內置）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
串口軟件特性
● 工業協議
Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave、IEC 60870-5-101 Master (Balanced/Unbalanced)、IEC 60870-5-101 Slave (Balanced/Unbalanced)
● 配置選項
串口 Console
Modbus RTU/ASCII
● 模式
Master, Slave
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大命令數量
128
Modbus TCP
● 模式
Client (Master)、Server (Slave)
● 支持功能
1、2、3、4、5、6、15、16、23
● 最大 Client 連接數量
32
● 最大 Server 連接數量
32
● 最大命令數量
128
IEC 60870-5-104
● 模式
Client
Server
● 最大 Client 連接數量
32
● 最大 Server 連接數量
32
● 最大信息對象數量
2000 點
IEC 60870-5-101
● 模式
Master (Balanced/Unbalanced)
Slave (Balanced/Unbalanced)
● 最大 Master 連接數量
1
● 最大 Slave 連接數量
1 (Balanced)，31 (Unbalanced)
● 最大信息對象數量
2000 點
內存
● microSD 插槽
最高 32 Gb（兼容 SD 2.0）
電源參數
● 輸入電壓
12 至 48 VDC
● 輸入電流
455 mA @ 12 VDC
● 電源接頭
螺絲緊固 Euroblock 端子
繼電器
● 觸點額定電流
純電阻性負載： 2 A @ 30 VDC
機械特性
● 外殼
金屬
● IP 等級
IP30
● 尺寸
36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
● 重量
507 g (1.12 lb)
工作環境
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
● 工作溫度
MGate 5114：0 至 60°C（32 至 140°F）
MGate 5114-T：-40 至 75°C（-40 至 167°F）
安規認證
● 安全
EN 60950-1，UL 508
● EMC
EN 55032/24
● EMI
CISPR 32，F(xiàn)CC Part 15B Class B
● EMS
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信號：10 V/m
IEC 61000-4-8 PFMF
● 自由落體
IEC 60068-2-32
● 沖擊
IEC 60068-2-27
● 振動
IEC 60068-2-6，IEC 60068-2-64
MTBF
● 時間
1,140,815 小時
● 標準
Telcordia SR332
保修
● 保修期限
5 年
