簡介

  概述

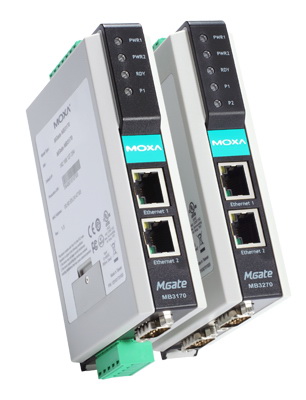

    MB3170，MB3270和MB3470是高級的Modbus網關，它具有多種型號與小巧的外形，為工業Modbus網絡的整合提供了最大的靈活性。它 可以整合Modbus TCP，ASCII和RTU設備甚至是多master與slave的混合網絡，包括串口master到串口slave，或者是同時到以太網master。 同時，它還提供特別的優先級控制功能，允許緊急命令立即響應。同時，所有型號都符合工業設計，可以進行導軌安裝，還有光電隔離的型號可供選擇。

  不需改變現有架構，將TCP master與Modbus RTU/ASCII網絡進行無縫整合
    MB3270 和MB3470可以整合Modbus TCP與Modbus RTU/ASCII，無需改變現有Modbus RTU/ASCII的硬件架構或軟件應用方式。同時，使用串口重定向功能，一個串口master可以通過指定映射的端口直接訪問到串口slave設備，這 個功能允許串口和TCP master同時訪問串口slave設備。

  內建以太網級聯口，更易接線
    MGate MB3000的高級型號提供2個以太網級聯端口，更容易接線。雙以太網口允許用戶使用標準的以太網線將多個Modbus網關連接在一起，無需集線器即可連接。

  冗余電源輸入
    MB3000高級型號使用雙電源輸入來提升它的可靠性。將電源同時連接到2個DC電源上，當一個電源斷開時仍然可以正常運行。高度的可靠性讓高級Modbus網關更適合工業現場的應用。

  繼電器輸出報警
    通過繼電器輸出可以監控到以太網連接和電源輸入的狀態。使用繼電器輸出功能，維護工程師可以更好地進行日常維修及問題排查。

  優先級控制(專利申請中)
    當Modbus網絡增大與復雜性提高后，在命令與回復之間的時間也就變成大家普遍關心的事情。MB3000高級型號為緊急命令提供了優先級控制功能，它允 許用戶定義特別的命令，這些命令可以立即發送和響應。同時我們提供多種不同的定義方法，來提升系統的兼容性。

特點

- 設置簡單
- Slave模式支持最大16個TCP master且可以同時連接31/62/124個串口slave設備
- Master模式同時最大支持32個TCP slave
- 提供緊急的命令請求通道，確保QoS控制
- 支持串口重定向
- 內嵌Modbus協議分析器
- 冗余雙DC電源輸入
- 內建以太網級聯口，更易接線

以太網口端口數量：2（1個IP）
速率：10/100 Mbps，自適應MDI/MDIX
接頭：8針RJ45
電磁隔離保護：內建1.5 KV
串口界面：RS-232/422/485 (軟件選擇)
端口數量：
MB3180：1口
MB3280：2口
串口標準：RS-232/422/485，軟件選擇
端口類型：
MB3170/3170I：DB9針式（適用于RS-232），接線端子（適用于RS-422/485）
MB3270/3270I：DB9針式x 2
ESD保護：全信號15 KV
RS-485數據流向控制：ADDC（數據流向自動控制功能）
RS-485上拉/下拉電阻：1 KΩ，150 KΩ
RS-485終端電阻：120 Ω
串口通訊參數數據位：7，8
停止位：1，2
校驗位：None，Even，Odd，Space，Mark
流控：RTS/CTS，DTR/DSR（僅RS-232）
波特率：50 bps ~ 921.6 Kbps
串口信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485-4w：Tx+，Tx-，Rx+，Rx-，GND
RS-485-2w：Data+，Data-，GND
波特率：50 bps ~ 921.6 Kbps軟件操作模式：RTU Slave，RTU Master，ASCII Slave，ASCII Master
工具：MGate Manager Suite for Windows 98/ME/NT/2000/XP/2003/Vista
多master、多點連接：
Master模式：最大32個TCP slave
Slave模式：16個TCP master，每個master允許同時32個命令請求
特殊功能：智能路由、串口重定向、優先級控制
機械特性外殼：塑料
重量：
MGate MB3170：360 g
MGate MB3270：380 g
尺寸：
無掛耳：29 x 89.2 x 118.5 mm（1.14 x 3.51 x 4.67 in）
有掛耳：29 x 89.2 x 124.5 mm（1.14 x 3.51 x 4.90 in）
工作環境工作溫度： 標準型號：0 ~ 55 °C（32 ~ 131 °F）
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
工作濕度：5 ~ 95%（無凝露）
存儲溫度：-40 ~ 85 °C（-40 ~ 185 °F）
電源需求輸入電壓：12 ~ 48 VDC
電源接口：端子接口
功耗：
MGate M3170：435 mA（max.）
MGate M3170I：555 mA（max.）
MGate M3270：435 mA（max.）
MGate M3270I：510 mA（max.）
安規認證EMC：
Safety：UL 60950-1，EN 60950-1
Hazardous Location：
UL/cUL Class I Division 2 Groups A/B/C/D，
ATEX Zone 2, IECEx
EMC：CE，F(xiàn)CC
EMI：EN 55022 Class A，F(xiàn)CC Part 15 Subpart B Class A
EMS：
EN 55024，
EN 61000-4-2（ESD）Level 3，
EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 4，
EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，
EN 61000-4-8，
EN 61000-4-11，
EN 61000-4-12
Marine：DNV
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
可靠性MTBF（平均故障間隔時間）：
MGate MB3170：210,794小時
MGate MB3270：125,234小時
Shock：IEC 60068-2-27保修期5 年
