簡介

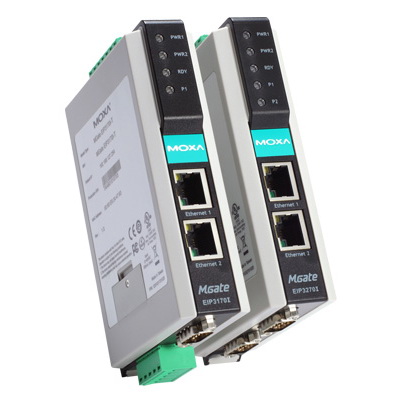

    MGate? EIP3000系列產品為需要將Allen Bradley PLC接入Ethernet/IP網絡的用戶提供1個端口或2個端口DF1 -Ethernet/ IP協議轉換功能，并提供一種具有成本效益的途徑將PLC和SCADA軟件整合到同一系統中。

DF1 和 Ethernet/IP 之間的協議轉換

    MGate? EIP3000通過支持CIP上的PCCC對象，可以與SCADA軟件（如RSLinx）進行無縫通訊。對于那些基于EtherNet/IP進行控制軟件開發的用戶，EMGate? EIP3000可提供標準接口進行連接。

支持多個 Ethernet/IP 連接

    MGate? EIP3000系列產品最多可同時支持16個Ethernet/IP客戶端和服務器，每個客戶端最多可同時發送16個請求。這種多重連接能力可以為更復雜的控制系統建立冗余保護。

Windows 工具實現簡便設置和流量監測

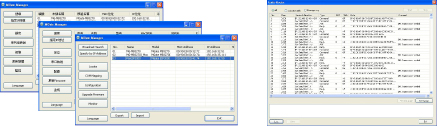

    Moxa 提供一款簡單易用的Windows工具，支持多國語言，適用于所有MGate?產品。該工具也支持Ethernet/IP和DF1協議下的流量監測功能。

提供串口重定向功能

    MGate? EIP3000 系列產品具有串口重定向功能，這為DF1 網絡整合增添了額外的可選功能。 具有串口重定向功能后，一個串口master（命令發送者）的命令可以轉向到其它端口上的串口slave設備（命令執行者）。 此外，一個串口master 能與 Ethernet/IP 客戶端或者其他的串口 master 同步操作，而不必對 DF1 的架構或者軟件進行更改。 利用這個串口重定向功能。EIP3000 網關就能對本來是為單串口工作而設計的 DF1 網絡，建立冗余備援機制或用以太網進行監控。

支持 DF1 和 Ethernet/IP 設備通訊的虛擬串口

    每臺MGate? EIP3000網關支持一個虛擬串口。一臺遠程PC使用一個Moxa提供的Real COM或TTY驅動程序，連接至EIP3000的虛擬串口。 RSLinx和SCADA系統可使用虛擬COM端口與EIP3000網關進行通訊。該虛擬串口功能使得RSLinux或某些SCADA系統可通過一個協議網關與多個DF1和Ethernet/IP設備相連。

上拉/下拉電阻和終端電阻選擇

    當使用終端電阻預防串口信號反射時，應正確設置上拉/下拉電阻使電信號不發生衰減，這點至關重要。因?yàn)椴淮嬖谶m合所有環境條件的通用電阻值設置，EIP3000面板底部設有DIP開關，用于設置終端電阻和上拉/下拉電阻值。

內置光隔離功能

    含有大電流設備的復雜網絡容易出現因放電、電磁噪聲或共模瞬變引發的電信號失真現象。MGate? EIP系列產品通過內置光隔離功能解決了這一問題。

以太網網口數量：2 (sharing 1 IP)
速率：10/100 Mbps，自適應 MDI/MDIX
接頭：8-pin RJ45
電磁隔離保護：內建1.5 KV
串口端口數量：
EIP3170/3170I：1
EIP3270/3270I：2
串口標準：RS-232/422，軟件選擇
串口類型：
EIP3170/3170I：DB9 針式（適用于 RS-232），接線端子（適用于 RS-422）
EIP3270/3270I：DB9 針式 x 2
ESD保護：15 KV 全信號
串行通訊參數數據位：7，8
停止位：1，2
校驗位：None，Even，Odd，Space，Mark
流控：RTS/CTS, DTR/DSR
波特率：50 ~ 921.6 Kbps
串口信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
以太網協議：CIP (PCCC) on Ethernet/IP
串行協議：DF1 Full-duplex
機械性能外殼：塑料
尺寸:
無掛耳：29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
含掛耳：29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
工作環境工作溫度:
標準型號：0 ~ 55 °C (32 ~ 131 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
工作濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
電源需求電源輸入：12 ~ 48 VDC
電源接口：Terminal block
安規認證EMC：CE (EN55022 Class A and EN55024)，F(xiàn)CC Part 15 Subpart B Class A
安全：UL (UL60950-1)，LVD (EN60950-1)
危險環境：
UL/cUL Class 1 Division 2 Groups A，B，C，D，ATEX Zone 2, IECEx (for -IEX models)
沖擊：IEC60068-2-27
跌落：IEC60068-2-23
震動：IEC60068-2-6
EMS:
EN61000-4-2 (ESD)：等級 3
EN61000-4-3 (RS)：等級 3
EN61000-4-4 (EFT)：等級 4
EN61000-4-5 (Surge)：等級 3
EN61000-4-6 (CS)：等級 3
EN61000-4-8：Passed
EN61000-4-11：Passed
EN61000-4-12：Passed
保修期5 年
