簡介

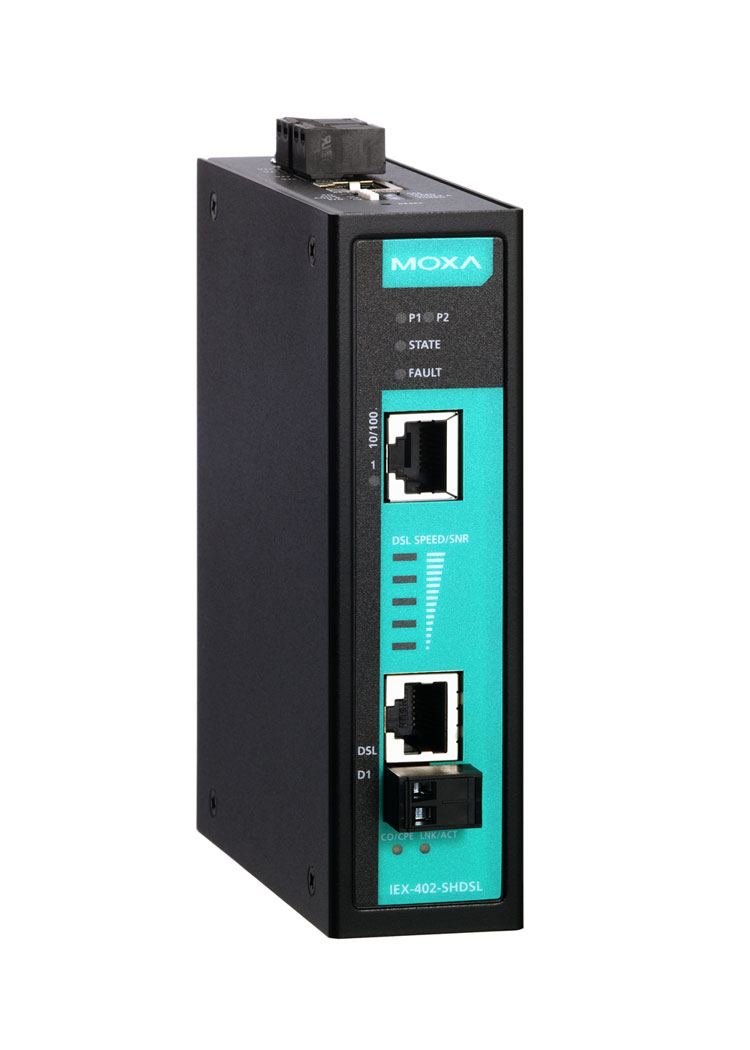

    IEX-402-SHDSL是一款入門款的工業網管型以太網擴展器，帶有一個百兆電口以及一個DSL口。這款以太網擴展器基于G.SHDSL.bis標準在雙絞銅線提供點對點距離延伸。該設備支持高達15.3 Mbps的傳輸速率以及長達八公里的傳輸距離。IEX-402-SHDSL系列專為惡劣環境設計。導軌式安裝，寬溫操作（-40 ~ 75 °C），以及雙電源輸入使它能適合安裝在工業應用中。為了簡化配置，IEX-402-SHDSL采用CO/CPE自動溝通功能。通過出廠默認值，該設備會自動指定每一對IEX設備的其中之一為CPE。此外，Link Fault Pass-through（LFP）和網絡冗余的互操作性提高通信網絡的可靠度及可訪問性。通過MXview先進的管理和監控功能以及虛擬面板，幫助改善用戶體驗并能快速故障排除。

概述和特性

? CO/CPE自動協商可降低配置時間
? 基于G.SHDSL.bis標準，可支持高達5.7Mbps的傳輸速率以及長達八公里的傳輸距離（性能取決于電纜質量）
? Moxa Turbo專有連接速率最高可達15.3Mbps
? 支持Link Fault Pass-through（LFP）及自動快速線路恢復
? 支持SNMPv1/v2c/v3對不同層次的網絡管理
? 支持Turbo Ring/Turbo Chain網絡冗余功能
? 支持Modbus/TCP協議并且能管理和監控設備
? 兼容EtherNet/IP與PROFINET協議，進行透明數據傳輸
? 可通過Web 瀏覽器、Telnet/串口console、Windows 工具配置、ABC-01以及MXview網管軟件實現易用的網絡管理功能
? IPv6 Ready認證標志

技術參數標準：
IEEE 802.3 用于10BaseT
IEEE 802.3u用于100BaseT（X）
IEEE 802.3x用于Flow Control
IEEE 802.1p用于Class of Service
ITU-T G.991.2用于單線對高速數字用戶線（G.SHDSL）收發器
協議：SNMPv1/v2c/v3，DHCP Client，TFTP，SNTP，HTTP，Telnet，Syslog，LLDP，Modbus/TCP
MIB：MIB-II
流控：IEEE 802.3x flow流控、背壓式流控
交換機屬性MAC地址表大?。?K
封包緩沖區大小：512K
接口DSL接口：RJ-11（RJ-45接口）或者可分離式2針接線端子
RJ45接口：10/100BaseT(X)速率自偵測，全/半雙工模式，MDI/MDI-X連接自偵測
控制端口：RS-232（RJ45 接口）
DIP開關：Reset 按鈕，CO/CPE，SNR/SPEED，ANNEX B/ANNEX A，STD/TURBO
LED指示燈：PWR1，PWR2，F(xiàn)AULT，STATE，LINK/ACT，CO/CPE，10/100（TP口）
電源需求輸入電壓：12/24/48 VDC（9.6 ~ 60 VDC），雙冗余輸入
輸入電流：0.36A @ 24V
過載保護：提供
連接方式：2個可插拔的2針接線端子
反接保護：提供
機械特性外殼：金屬，IP30防護等級
尺寸：35 x 130 x 105 mm（1.37 x 5.12 x 4.13 in）
重量：290 g
安裝方式：導軌、面板安裝（可選附件）
可運行海拔高度：可達2000m
注：如果您想保證產品在更高海拔地區運行請與Moxa聯系
工作環境工作溫度：
寬溫型號：-40 ~ 75 °C（-40 ~ 167 °F）
標準型號：-10 ~ 60 °C（14 ~ 140 °F）
儲存溫度：-40 ~ 85 °C（-40 ~ 185 °F）
相對濕度：5 ~ 95% RH（無凝露）
安規認證Safety：UL 508（認證中）
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，EN 61000-4-4（EFT）Level 3，EN 61000-4-5 （Surge）Level 3，EN 61000-4-6（CS）Level 3，EN 61000-4-8
Rail Traffic：EN 50121-4（認證中）
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）
時間：1,310,000小時
數據庫：Telcordia（Bellcore），GB保修
保修保修期：5年
