簡介

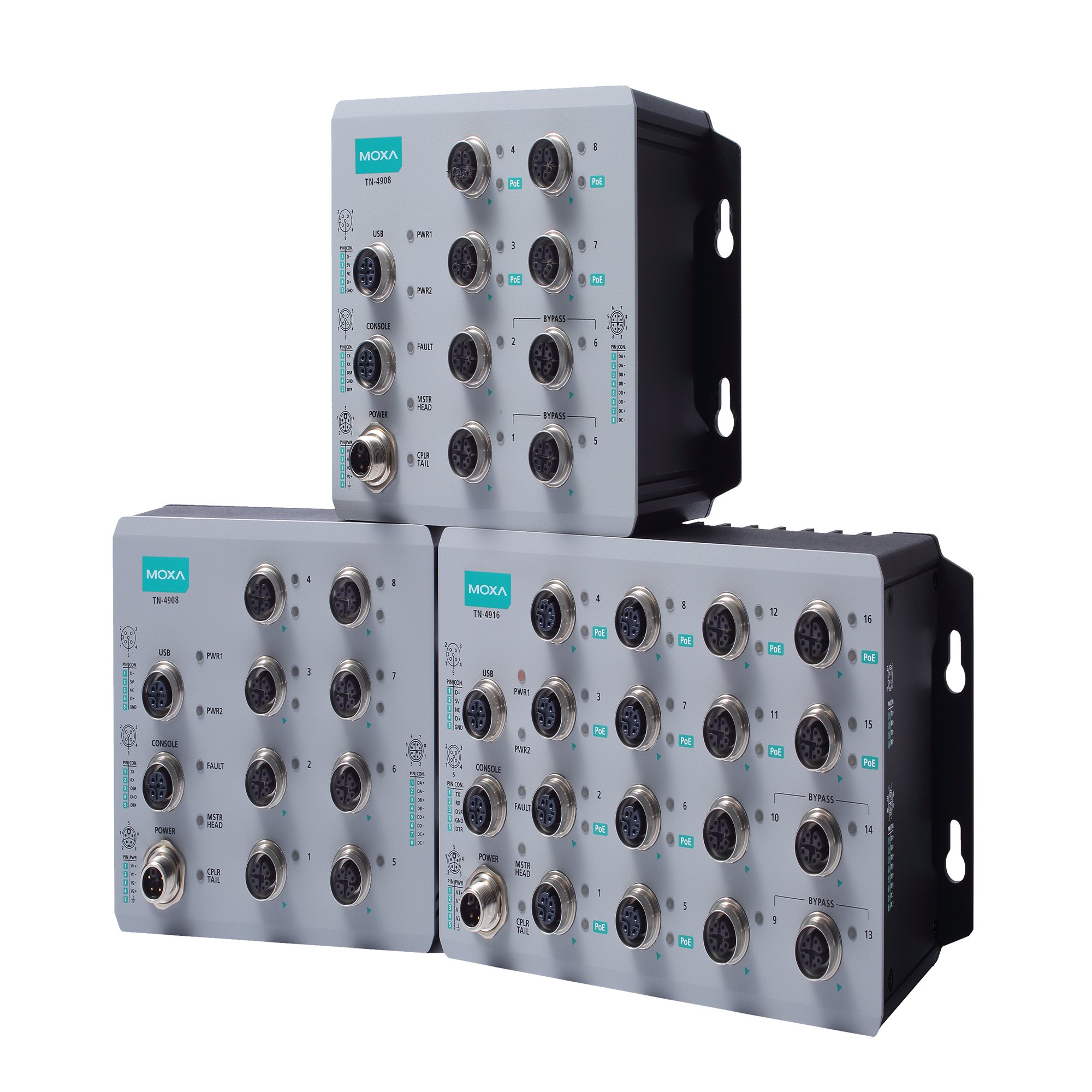

    ToughNet TN-4900 系列專為軌道車輛以太網網絡而設計，是一組高性能 M12 路由器，具有 8 個千兆端口和多達 4 個旁路中繼端口。此類路由器具有防火墻、ETBN 和路由功能，適用于跨網域部署應用。TN-4900 系列路由器通過 M12 接頭和其他圓形接頭緊密、牢靠的連接，可確保在工業環境的振動和沖擊下穩定地運行。

    TN-4900 系列支持 24 至 110 VDC 的寬范圍電源輸入，可在 -40 至 70°C 的溫度下長時間工作。此外，這類路由器符合 EN 50155 的強制性要求，因而適用于各種工業應用。

其他特點和優勢

特點

規格

以太網接口

●10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭）

TN-4908 系列非 PoE 非 ETBN 型號：8

TN-4908 系列非 PoE ETBN 型號：4

TN-4908 系列 PoE 非 ETBN 型號：4

●10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母頭接頭，帶旁路功能）

TN-4908 系列 ETBN 型號：4

●PoE 端口（100/1000BaseT(X)，M12 X-coded 8-pin 母頭接頭）

TN-4908 系列 PoE 型號：4

●標準

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.3af/at，用于 PoE/PoE+ 輸出

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.1X，用于授權認證

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.3x，用于流量控制

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.1p，用于服務等級

IEEE 802.3，用于 10BaseT

以太網軟件特性

●配置選項

通過串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

●過濾

IGMP v1/v2，靜態組播，802.1Q

●管理

Back Pressure Flow Control, SNMP Inform, LLDP, Syslog, HTTP, Flow control, SMTP, QoS/CoS/ToS, Port Mirror, SNMP Trap, SNMPv1/v2c/v3, IPv4, Telnet, DHCP server, TFTP, RARP, Account Management

●冗余協議

RSTP、靜態端口聚合、Turbo Ring v2、STP

●路由冗余

VRRP

●安全

端口鎖定、SSH、廣播風暴保護、TACACS+、本地帳戶訪問管理、HTTPS/SSL

●對時服務

SNTP、NTP Server/Client

●單播路由

RIPV1/V2、OSPF、靜態路由

●組播路由

靜態路由

DoS 和 DDoS 保護

●技術

NMAP-ID Scan, ARP-Flood, SYN/FIN Scan, Null Scan, ICMP-Death, FIN Scan, SYNFlood, NEWWithout-SYN Scan, Xmas Scan, NMAP-Xmas Scan, SYN/RST Scan

安全防護

●過濾

ICMP、MAC 地址、以太網協議、端口、IP 地址、DDoS

●快速自動化配置文件

Telnet、HTTP、RADIUS、PROFINET、EtherCAT、IPsec、SSH、PPTP、IEC 60870-104、FOUNDATION Fieldbus、L2TP、EtherNet/IP、LonWorks、DNP、Modbus TCP、FTP

●狀態檢測

路由器防火墻

透明 (bridge) 防火墻

●吞吐量

每秒最多 500,000 個數據包

交換特性

●IGMP 分組

256

●MAC 地址表大小

16 K

●最大 VLAN 數量

16

●VLAN ID 范圍

VID 1 至 4094

LED 接口

●LED 指示燈

STATE、PWR1、PWR2、FAULT、10/100/1000M、PoE

NAT

●特性

1 轉 1、端口轉發、N 轉 1

串口界面

●Console 端口

RS-232（M12 B-coded 5-pin 母頭接頭）

電源參數

●輸入電流

TN-4908 系列非 PoE 型號：0.65 A @ 24 V

TN-4908 系列 PoE 型號：3.4 A @ 24 V

●輸入電壓

24/36/48/72/96/110 VDC，冗余雙電源輸入，電源輸入數量：2

●工作電壓

16.8 至 137.5 VDC

●過載電流保護

支持

●電源接頭

M12 K-coded 5-pin 公頭接頭

●反接保護

支持

機械特性

●外殼

金屬

●尺寸

TN-4908 系列非 PoE 型號：160 x 115 x 70 mm（6.30 x 4.53 x 2.76 英寸）

TN-4908 系列 PoE 型號：160 x 115 x 100 mm（6.30 x 4.53 x 3.94 英寸）

●IP 等級

IP40

●重量

TN-4908 系列非 PoE 型號：1.12 kg (2.47 lb)

TN-4908 系列 PoE 型號：1.57 kg (3.46 lb)

●安裝

壁掛式

●保護

可選 PCB 保護涂層

工作環境

●工作溫度

-40 至 70°C（-40 至 158°F）

●存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

●相對濕度

5 至 95%（非冷凝）

安規認證

●EMC

EN 55032/35

●EMS

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV

IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

●自由落體

IEC 60068-2-31

●射頻

FCC

●軌道交通

EN 50121-4、EN 50155、IEC 60571

●軌道火災防護

EN 45545-2

●安全

IEC 62368、UL 62368

●沖擊

IEC 60068-2-27，IEC 61373，EN 50155

●振動

IEC 60068-2-64，IEC 61373，EN 50155

聲明

●綠色產品

RoHS、CRoHS、WEEE

MTBF

●時間

TN-4908 系列非 PoE 型號：748,288 小時

●標準

Telcordia SR332

保修

●保修期限

5 年
