簡介

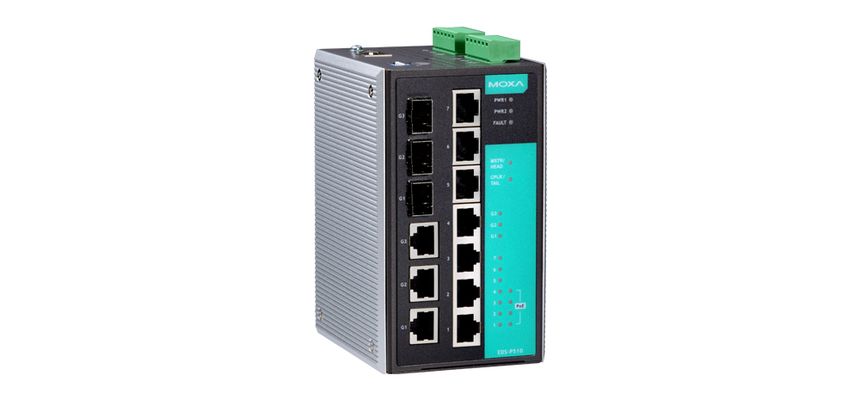

    EDS-P510系列網管型千兆冗余以太網交換機標配4個10/100BaseT（X）802.3af（PoE）兼容以太網口以及3個千兆組合以太網口。每個PoE端口提供最高15.4 W的電源，在交流電源不便使用或受價格因素限制時提供給相連設備（如監控攝像機、無線接入點和IP電話）。EDS-P510以太網交換機是具備高度靈活性，SFP光纖端口傳輸數據到控制中心的距離最高達80公里，并具有高抗電磁干擾能力。支持多種管理功能，EDS-P510因其支持可擴展的主干網結構以及以太網供電，尤其適用于自動化安全應用（如IP監控和門禁系統）。通過彈性的骨干網架構和支持以太網供電為這些應用發揮更大的優勢。

特點

- 先進的PoE管理功能
- IPv6 Ready認證（IPv6標志委員會認證）
- IEEE 1588PTP（精密時間協議），用于與網絡同步的準確時間
- DHCP Opition 82，用于以不同策略分配IP地址
- 支持工業以太網協議Modbus/TCP
- 支持IEC 61850 GOOSE消息傳遞
- Turbo Ring（滿載時自愈時間<20ms）和RSTP/STP (IEEE 802.1w/D)
- IGMP Snooping和GMRP，用于過濾工業以太網協議中的多播流量
- 支持基于端口的VLAN、IEEE802.1Q VLAN 和GVRP協議，使網絡規劃簡單易行
- 支持Qos---IEEE 802.1p/1Q和TOS/DiffServ，增加決定權
- 支持端口中繼，最大化利用帶寬
- 支持IEEE 802.1X, HTTPS, and SSH，增強網絡的安全性
- SNMP V1/V2c/V3針對不同等級的網絡管理
- RMON功能能夠提供有效的網絡監視和預測能力
- 帶寬管理能夠預防不可預計的網絡狀態
- 鎖定端口僅允許授權MAC地址訪問
- 端口鏡像可用于在線調試

技術標準: IEEE 802.3af，用于以太網供電
IEEE 802.3，用于10BaseT
IEEE 802.3u，用于100BaseT(X) 和100Base FX
IEEE 802.3ab，用于1000BaseT(X)
IEEE 802.3z，用于1000BaseSX/LX/LHX/ZX
IEEE 802.3x，用于流量控制
IEEE 802.1D，用于生成樹形協議（STP）
IEEE 802.1w，用于快速STP
IEEE 802.1Q，用于VLAN標記
IEEE 802.1p，用于服務級別
IEEE 802.1X，用于協議認證
IEEE 802.3ad，用于與LACP一起的端口信息通路
協議: IGMPv1/v2 設備，GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP,SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog,LLDP, Modbus/ TCP, IEEE 1588 PTP, IPv6
MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流控: IEEE 802.3x 流量控制，背壓式流量控制
交換機性能優先級隊列: 4
VLAN最大可用數量: 64
VLAN ID 范圍: 1 ~ 4094
IGMP組: 256
接口光纖端口: 100/1000BaseSFP插槽
RJ45 端口: 10/100BaseT（x）或10/100/1000BaseT（X）自偵 測速度
控制器: RS - 232（ RJ45）
DIP開關: Turbo Ring, Master, Coupler, Reserve
LED指示: PWR1, PWR2, FAULT, 10/100/1000, 10/100,MASTER, COUPLER, PoE
報警輸出: 兩路繼電器輸出，電流負載能力0.5A @ 48 VDC
數字輸入: 電氣隔離，共地。
? 狀態 1：+13 ~ +30V
? 狀態 0 ：-30 ~ +3V
? 最大輸入電流：8mA
電源輸入電壓: 48VDC（46 ~ 50V），冗余輸入
輸入電流: 最大1.62@48VDC（功耗為15.4 W時，每個PoE端口最多支持4個端口）
過電流保護: 提供
連接: 兩個可移動 6 針接線端子
反接保護：提供
機械性能外殼: IP30 防護等級，金屬外殼
尺寸 (W x H x D) ：80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)
重量: 1170 g
安裝方式: 軌道安裝，壁掛式安裝（可選套件）
工作環境工作溫度:
標溫：0 ～ 60°C（32 ~ 140°F）
寬溫： -40℃ ~ 75℃（-40 ~ 167°F）
存儲溫度: -40 ~ 85°C（-40 ~ 185°F）
相對濕度: 5 ~ 95％（無凝露）
安規認證安全: UL508（ 認證中） 危險環境: UL/cUL Class I, Division 2, Groups A, B, C, 和D (認證中);ATEX Class I, Zone 2, Ex nC IIC (認證中)
EMI: FCC Part 15, CISPR (EN55022) class A
EMS:
EN61000-4-2 (ESD), 等級 3
EN61000-4-3 (RS), 等級 3
EN61000-4-4 (EFT), 等級 3
EN61000-4-5 (Surge), 等級 3
EN61000-4-6 (CS), 等級 3
EN61000-4-8
EN61000-4-11
海事: DNV（認證中），GL（認證中）
交通認證: NEMA TS2 (認證中)
沖擊: IEC 60068-2-27
自由落體: IEC 60068-2-32
震動: IEC 60068-2-6
保修保修期: 5年
