簡介

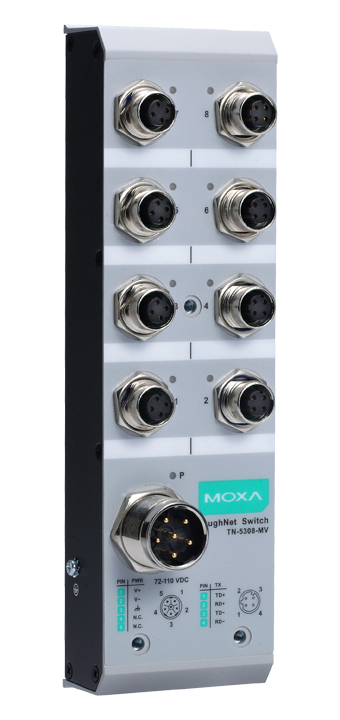

    ToughNet TN-5308系列M12非網管型以太網交換機專為嚴酷環境下的工業應用而設計。使用M12接頭保證牢固連接，在諸如振動和沖擊等環境因素干擾下也能可靠地工作。TN-5308系列以太網交換機提供8路快速以太網M12接口，支持IEEE 802.3/802.3u/802/3x標準，支持10/100M速度自適應、全雙工/半雙工通信和MDI/MDI-X自動偵測，為您提供經濟的工業以太網解決方案。 并有-40 ~ 75 °C工作溫度的寬溫型可選。

特點

• 通用12/24/36/48或72/96/110V直流電壓供電

• M12接頭,IP40金屬外殼

• 支持IEEE802.3/802.3u/802.3x標準

• 遵守EN50155/50121-3-2/50121-4，NEMA TS2和e-mark相關規定

• 工作溫度范圍從-40攝氏度到75攝氏度（T型）

技術標準：IEEE 802.3 10BaseT
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)
IEEE 802.3x適用于流控
處理方式：存儲和轉發
流量控制：IEEE802.3x流控，背壓式流控
接口M12接口：10/100BaseT(X)自適應調整速度，全雙工/半雙工
模式和自動MDI/MDI-X連接
LED指示燈：PWR，10/100M電源需求輸入電壓： ? TN-5308-LV：12/24/36/48 VDC (8.4 ~ 60 VDC)
?  TN-5308-MV：72/96/110 VDC (50.4 ~ 137.5 VDC)
注：符合24/48/72/96/110 VDC EN 50155標準
輸入電流： ? TN-5308-LV：0.19A @ 12 VDC，
0.10A @ 24 VDC，0.054A @ 48 VDC
?  TN-5308-MV：0.033A @ 72 VDC，
0.024A @ 96 VDC，0.021A @ 110 VDC
過流保護：提供
連接： ? TN-5308-LV：M12連接器
?  TN-5308-MV：M23連接器
反接保護：提供
機械特性外殼：金屬，IP40防護等級
尺寸：
TN-5308-LV：60 x 216.6 x 36.1 mm (2.36 x 8.53 x 1.42 in)
TN-5308-MV：60 x 216.6 x 53.8 mm (2.36 x 8.53 x 2.12 in)
重量：
TN-5308-LV：485 g
TN-5308-MV：685 g
安裝方式：面板安裝，導軌安裝 (可選附件)
工作環境工作溫度：
標準型號：-25 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
安規認證Safety：UL 508 (認證中)
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，
EN 61000-4-3 (RS) exceeds Level 3，
EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，
EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，
EN 61000-4-8，
EN 61000-4-11
Rail Traffic：(面板安裝) EN 50155，EN 50121-4
Shock：IEC 61373
Freefall：IEC 60068-2-32
Vibration：IEC 61373
保修保修期：5年
