簡介

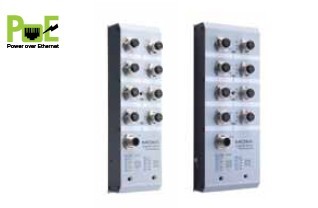

    ToughNet TN-5308-4PoE系列M12非網管型以太網交換機專為惡劣環境的工業應用設計。M12接頭提供緊密、堅固的連接，即使在高震動、高沖擊的應用下，也能確保穩定的運行。8個快速以太網M12端口，其中4個為兼容IEEE 802.3afPoE（以太網供電）端口。每個電源端口的輸出功率高達15.4w。

    TN-5308-4PoE 可以為I E E E 8 0 2. 3 a f 兼容的需供電設備供電，因此可以減少額外的布線成本。支持IEEE802.3/802.3u/802/3x，10/100M，全/半雙工，MDI/MDI -X自適應，為您的工業以太網絡提供經濟的解決方案。并可提供-40 ~ 75 °C工作溫度的寬溫機型。TN-5308-4PoE滿足EN50155/50121-3-2/50121-4（軌道交通應用），NEMA TS2（交通控制系統）與e-mark（車輛）的需求，廣泛適用于多種工業應用。

特點

• 具備4個兼容IEEE802.3af PoE功能的以太網口

• 在48 VDC供電的情況下，每個PoE端口輸出的最大功率高達15.4 W

• 符合EN 50155標準

• 工作溫度：-40 ~ 75 °C（寬溫型號）

技術標準：IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)
IEEE 802.3x流量控制
IEEE802.3af PoE
處理方式：存儲和轉發
流量控制：IEEE802.3x流控，背壓式流控
接口M12接頭：10/100BaseT（X）自適應，全/半雙工模式和自動
MDI/MDIX連接
電源需求輸入電壓：48 VDC (46 ~ 50 V)
輸入電流：
?  TN-5308-4PoE：4.6 A @ 48 VDC
?  TN-5308-8PoE：2.9 A @ 48 VDC
過載電流：3 A @ 48 VDC
連接方式：M12連接器
反接保護：提供
PoE（各端口）
最大輸出功率：15.4 W
輸出電壓：44 ~ 48.5 VDC
最大輸出電流：350 mA
過載電流保護：400 mA
機械特性外殼：金屬，IP40防護等級
尺寸：
TN-5308-4PoE：60 x 216.6 x 48.7 mm (2.36 x 8.53 x 1.91 in)
TN-5308-8PoE：80 x 216.6 x 49.5 mm (3.15 x 8.53 x 1.95 in)
重量：
TN-5308-4PoE：675 g
TN-5308-8PoE：970 g
安裝方式：面板安裝，導軌安裝 (可選附件)
工作環境工作溫度：
標準型號：-25 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
安規認證Safety：UL 508 (認證中)
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) exceeds Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Surge) Level 3,
EN 61000-4-6 (CS) Level 3,
EN 61000-4-8,
EN 61000-4-11
Rail Traffic：(面板安裝) EN 50155，EN 50121-4
Shock：IEC 61373
Freefall：IEC 60068-2-32
Vibration：IEC 61373
保修保修期：5年
