簡介

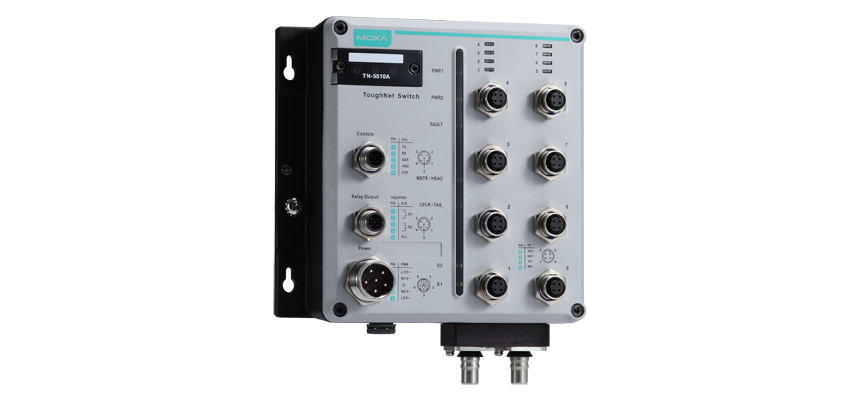

    ToughNet TN-5510A-2GLSX-ODC和TN-5510A-8PoE-2GLSX-ODC系列M12網管型以太網交換機是專為鐵路應用設計，例如鐵路車輛和軌旁應用。TN系列采用M12及其他圓形接頭實現緊密、堅固的連接，免受震動和沖擊等環境影響，確保穩定的運行。此外，24 ~ 110 VDC寬電壓輸入范圍及隔離型電源輸入，不僅能讓您在全球不同地點使用相同類型的電源，還可增加網絡通信系統的穩定性。TN-5510A-2GLSX-ODC和TN-5510A-8PoE-2GLSX-ODC交換機最多提供8個快速以太網M12接口，并且在設備底部有2個千兆光口（2km多模）。

    TN-5510A-8PoE-2GLSX-ODC還提供8個快速以太網M12接口，支持IEEE 802.3 at/af PoE。PoE交換機主要作為供電設備（PSE），每個端口最高可提供30W，為支持IEEE 802.3 at/af的受電設備（PD）供電，如IP攝像機、無線AP和IP電話等。不僅如此，-40 ~ 75 ℃工作溫度和IP54防水等級來確保能在惡劣環境下使用。TN-5500A系列以太網交換機符合EN 50155標準，包含工作溫度、輸入電壓、浪涌、ESD、振動、涂層保護和隔離電源等，可使交換機在多種工業應用中保持穩定運行。

特點

• 2個千兆光纖端口，內建多模Q-ODC接口

• 冗余電源輸入，寬電壓輸入范圍（24-110VDC）

• 符合EN 50155基本標準*

• -40 ~ 75 ℃工作溫度

• Turbo Ring，Turbo Chain（自愈時間< 20 ms @ 250臺交換機），STP/RSTP/MSTP用于網絡冗余

• 8個IEEE 802.3 at/af組合型端口，支持PoE和以太網

• 每個PoE端口最高供電30W

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3x適用于流量控制
IEEE 802.1D-2004適用于生成樹協議
IEEE 802.1w適用于快速生成樹協議
IEEE 802.1s適用于多生成樹協議
IEEE 802.1Q適用于VLAN標簽處理
IEEE 802.1p適用于服務等級劃分
IEEE 802.1X適用于身份認證
IEEE 802.3ad適用于LACP端口聚合
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog，SNMP Inform，LLDP，IEEE 1588 PTP v2，IPv6，NTP Server/Client，EtherNet/IP，Modbus/TCP
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE802.3x流控，背壓式流控
交換屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID1 ~ 4094
IGMP組：256
接口快速以太網：前側出線，M12接頭4-pin針式接頭，10/100BaseT（X）自偵測，全/半雙工模式，MDI/MDIX自適應
千兆以太網：下出線，Q-ODC接頭，1000M （千兆以太網），PoE（僅PoE型號）
控制臺端口：M12 A-coding，5-pin針式接頭
系統LED指示燈：PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，CPLR/TAIL
端口LED指示燈：10/100M（快速以太網），1000M（千兆以太網）
報警輸出：2個M12 A-coding 5針式接頭兩路繼電器輸出報警，電流負載能力1 A @ 30 VDC
電源需求過流保護：提供
連接方式：M23連接器
反接保護：提供
輸入電壓：
WV: 24 to 110 VDC (16.8 to 137.5 VDC)
最大輸入電流：
TN-5510A-2GLSX-ODC系列：0.45 A @ 24 VDC；0.1 A@ 110 VDC
TN-5510A-8PoE-2GLSX-ODC系列：TBD @ 24 VDC；TBD @110 VDC
機械特性外殼：金屬，IP54防護等級（未使用的端口可選用保護蓋）
尺寸：
?  TN-5510A-2GLSX-ODC系列: 185 x 204.3 x 76.0 mm (7.28 x 8.04 x 2.99 in)
?  TN-5510A-8PoE-2GLSX-ODC系列: 185 x 219.3 x 115 mm (7.28 x 8.63 x 4.53 in)
重量：
TN-5510A-2GLSX-ODC系列：1,805 g
TN-5510A-8PoE-2GLSX-ODC系列：2,690 g
安裝方式：面板安裝，導軌安裝（可選工具包:DK-DC50131）
工作環境工作溫度：-40 ~ 75 ℃（-40 ~ 167 °F）
儲存溫度：-40 ~ 85 ℃（-40 ~ 185 °F）
相對濕度：5 ~ 95% RH（無凝露）
振動：IEC 60068-2-6，2-17.8 Hz: ±1.6 mm；17.8-500 Hz:2 g；2 hours/axis
沖擊：IEC 60068-2-27，20 g / 11 ms
防護：IEC 60529，IP54
高度：最高可達2，000米
安規認證Safety：UL/cUL 508，EN 60950-1 (LVD)
EMC：EN 55022，EN 55024
EMI：CISPR 22，F(xiàn)CC Part 15B Class A
EMS：
IEC 61000-4-2 ESD: Contact 6 kV；Air 8 kV
IEC 61000-4-3 RS: 20 V/m (80 MHz to 1 GHz)
IEC 61000-4-4 EFT: Power 2 kV；Signal 2 kV
IEC 61000-4-5 Surge: Power 2 kV Signal 2 kV
IEC 61000-4-6 CS: 10 V IEC 61000-4-8
Rail Traffic: (適用于面板安裝)
EN 50155 (essential compliance*)，EN 50121-4，EN 50121-3-2，EN 45545-2
Shock：IEC 61373
Freefall：IEC 60068-2-32
Vibration：IEC 61373
MTBF時間：
TN-5510A-2GLSX-ODC系列：722,049 hrs
TN-5510A-8PoE-2GLSX-ODC系列：TBD
標準：Telcordia SR332，GB，25°C
保修保修期：5年
