簡介

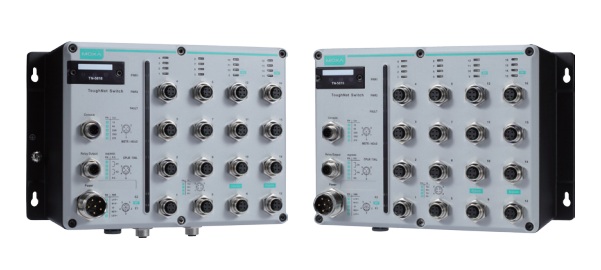

    ToughNet TN-5816A/5818A 交換機是一款采用M12 接頭的高性能以太網三層交換機，所具有的三層路由功能，便于快速部署跨網段的通訊應用。TN-5816A/5818A 交換機使用M12 網口和圓口連接器，確保所有接線都更加緊密、穩固，有效抵御環境干擾，如震動、沖擊等。TN-5816A/5818A 交換機提供24 ~ 110 VDC 輸入電壓，支持隔離保護，可以讓您在全球各地都使用同一款產品進行通訊。TN-5816A/5818A 交換機使用M12 網口和圓口連接器，確保所有接線都更加緊密、穩固，有效抵御環境干擾，如震動、沖擊等。TN-5816A/5818A 交換機提供24 ~ 110 VDC 輸入電壓，支持隔離保護，可以讓您在全球各地都使用同一款產品進行通訊。此外，TN-5816A/5818A交換機提供多達16 個M12 快速以太網絡端口（包含4 個支持旁路中繼功能的端口），和2個支持旁路中繼功能的千兆網口。不僅如此，支持-40 至75 ℃寬溫，IP54 防護等級，都使得產品可穩定運行于惡劣環境。TN-5816A/5818A 系列以太網絡交換機符合EN50155 標準的基本部分，包含工作溫度、輸入電壓、浪涌保護、ESD 和振動，以及防護涂層和電源隔離，使得TN-5816A/5818A 適合各種工業級應用。

優勢和特點

? 三層交換功能，可將大型網絡分割為層級化的子網，并允許數據和信息跨網通訊

? 業界領先的千兆三層以太網交換機，兼容EN-50155 標準，滿足鐵路車載應用

? DHCP Option 82，用于以不同策略分配IP 地址

? Turbo Ring、Turbo Chain、RSTP/STP 和MSTP 等網絡冗余技術

? IGMP Snooping 和GMRP 用于過濾和管理組播流量

? 支持基于端口的VLAN、IEEE802.1Q VLAN和GVRP 協議，使網絡規劃簡單易行

? QoS(IEEE 802.1p/1Q 和TOS/DiffServ) 提高數據傳送確定性

? IEEE 802.3ad、LACP 優化帶寬利用狀態

? TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和SSH，加強網絡安全性

? SNMP V1/V2c/V3，可執行不同層級的網絡管理

? RMON 提供更有效率的網絡監控和預測能力

? 帶寬管理功能可避免不可預測的網絡狀態

? 端口鎖定功能可依據MAC 地址控管訪問權限

? 端口鏡像功能支持在線除錯以及數據實時記錄

? 可透過電子郵件和繼電器輸出發出自動警告

? 斷線快速恢復

? LLDP 可于網管軟件中自動偵測拓樸

? 可透過網頁瀏覽器、Telnet/ 串行控制臺和Windows 工具進行配置

? 支持面板式安裝或?qū)к壥桨惭b

? 環路偵測，預防網絡環路

技術參數標準：
IEEE 802.3 適用于10BaseT
IEEE 802.3u 適用于100BaseT(X)
IEEE 802.3ab 適用于1000BaseT(X)
IEEE 802.3x 適用于流控
IEEE 802.1D-2004 適用于Spanning Tree Protocol
IEEE 802.1w 適用于Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree ProtocolIEEE 802.1Q 適用于VLAN Tagging
IEEE 802.1p 適用于Class of Service
IEEE 802.1X 適用于Authentication
IEEE 802.3ad 適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2C/v3，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telent，SSH，Syslog，SNMP Inform，LLDP，IEEE 1588 PTP
v2，NTP Server/Client，EtherNet/IP，Modbus/TCP
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE802.3x flow control，back pressure flowcontrol
三層交換機：靜態路由，RIP V1/V2，OSPF，VRRP 路由冗余
交換機屬性優先級隊列：4
VLAN 最大可用數量：64
VLAN ID 范圍：VID 1 ~ 4094
IGMP 組：256
接口快速以太網：前側出線，M12 D-coded 4 針接頭，10/100BaseT(X) 自動偵測，全/ 半雙工模式，MDI/MDI-X 自適應
千兆以太網：M12 X-coded 8 針街頭，10/100/1000BaseT(X)自動偵測，全/半雙工模式，MDI/MDI-X 自適應，支持旁路中繼功能
控制臺端口：M12 A-coding，5-PIN 針式接頭
系統LED 指示燈：PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，CPLR/TAIL
端口LED 指示燈：10/100M ( 快速以太網口），10/100/1000M（千兆以太網口）
報警輸出：2 個繼電器輸出，M12 A-coding 5-PIN 接頭，電流負載能力1A@30VDC
旋轉開關：設置IP 地址的最后3 位數字
電源需求冗余電源輸入：
? WV：24 to 110 VDC (16.8 to 137.5 VDC)
最大輸入電流：
? TN-5816ABP 系列：1.1 A @ 24 VDC，0.23 A @ 110 VDC
? TN-5818A 系列：1.24 A @ 24 VDC，0.26 A @ 110 VDC
過流保護：提供
電源接口：M23 接頭
反極保護：提供
機械特性外殼：金屬，IP54 防護等級（未使用端口可選保護帽）
尺寸：
TN-5816ABP 系列：250 x 175.8 x 115 mm (9.84 x 6.92 x4.53 in)
TN-5818A 系列：250 x 181.4 x 115 mm (9.84 x 7.14 x 4.53 in)
重量：
TN-5816ABP 系列：2990 g
TN-5818A 系列：3160 g
安裝：面板安裝，導軌安裝（需選配配件：DK-DC50131）
工作環境工作溫度：-40 ~ 75 ℃ (-40 ~ 167 °F)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
海拔高度：最高2000 m
注意：若您需要應用在更高海拔地區，請與Moxa 聯系。
安規認證Safety：UL 508 (Pending)
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3
EN 61000-4-3 (RS) exceeds Level 3
EN 61000-4-4 (EFT) Level 3
EN 61000-4-5 (Surge) Level 3
EN 61000-4-6 (CS) Level 3
EN 61000-4-8
Rail Traffic：(for panel mounting installations)EN 50155*
*Moxa 注明的“基本部分”包含EN 50155標準中使用于鐵路車輛中的相關內容。
Shock：IEC 61373
Freefall：IEC 60068-2-32
Vibration：IEC 61373
保修保修期：5 年
