簡介

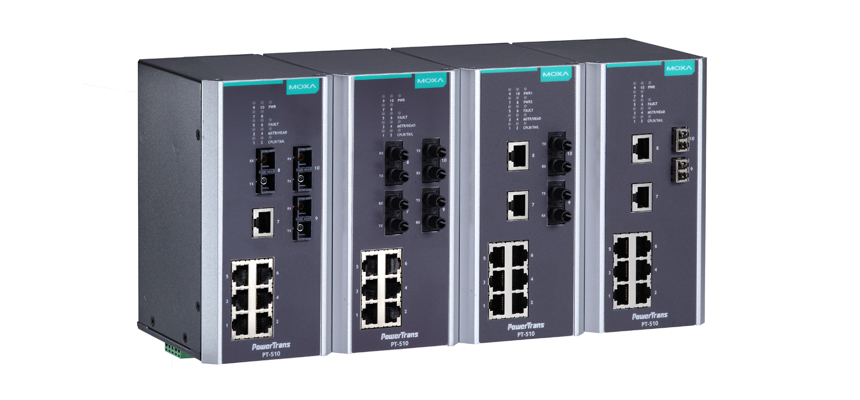

    PowerTrans的PT-508/510是專為滿足變電站自動化系統的要求而設計（符合IEC 61850-3，IEEE 1613）。PT-510的快速以太網光纖骨干網，環形冗余，雙隔離冗余電源供電，增加了通信的可靠性，節省布線成本。另外，導軌式和壁掛式安裝設計使得網絡規劃變得輕松，讓您能為變電站安裝多達8/10個快速以太網口，提供極大靈活性。

特點與優勢

• 命令行界面（CLI），用于快速配置的主要管理功能

• IPv6 Ready認證（IPv6標志委員會認證）

• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

• VLAN Unaware：支持特定IED收到的優先級數據幀

• DHCP Opition 82，用于以不同策略分配IP地址

• 支持EtherNet/IP和Modbus/TCP工業以太網協議

• 支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP網絡冗余

• IGMP Snooping和GMRP過濾多播封包

• 采用IEEE 802.3ad，LACP優化網絡帶寬

• 支持帶寬管理，確保網絡穩定性

• 支持端口鏡像功能，便于在線調試

• 通過E-mail和繼電器輸出自動報告意外事件

• 采用RMON提升網絡監監測和預測能力

• 自動恢復連接設備的IP地址

• 換線快速恢復

• 可通過網頁瀏覽器，Telnet/Serial console，CLI，Windows utility和ABC-01自動備份配置器進行配置

•


網絡安全特征

• 用戶密碼多層安全保護，防止未經授權進行配置

• SSH/HTTPS用于密碼和數據加密

• 基于802.1x口網絡訪問控制將交換機端口鎖定，只有授權客戶能訪問該端口

• 關閉一個或多個端口阻止網絡流量

• 802.1Q VLAN允許您在被選定的交換機端口間進行流量傳輸?shù)倪壿嫹峙?/p>

• 安全交換機端口，只有特定的設備和/或MAC地址能夠訪問該端口

• Radius/TACACS+允許您從中控室管理密碼

• SNMPv3提供加密授權和訪問安全

技術標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100Base FX
IEEE 802.3x適用于流控
IEEE 802.1D適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid Spanning Tree Protocol
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，DHCP Option 66/67/82，BootP，
TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，
Telnet，SSH，Syslog，EtherNet/IP，Modbus/TCP，SNMP
Inform，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流控，背壓式流控
交換屬性優先級隊列：4
VLAN最大可用數量：64
VLAN ID范圍：VID1 ~ 4094
IGMP組：256
MAC Table Size：8 K
Packet Buffer Size：1 Mbit
接口RJ45端口：10/100BaseT(X)自動速率調整，全/半雙工模式
和自動MDI/MDI-X連接
光口：100BaseFX口(SC/ST/LC/MTRJ接口)
控制臺端口：RS-232 (RJ45)
LED指示燈：PWR1，PWR2 (僅DC模式)，F(xiàn)AULT，MSTR/
HEAD，CPLR/TAIL
報警輸出：1路繼電器輸出，容量1 A @ 24 VDC
電源需求輸入電壓：
? 24 VDC (18 ~ 36 V)
? 48 VDC (36 ~ 72 V)
? 110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC)
輸入電流：(所有接口配備成光纖接口)
PT-508：
? Max. 0.286 A @ 24 VDC
? Max. 0.13 A @ 48 VDC
? Max. 0.075/0.038 A @ 110/220 VDC
? Max. 0.06/0.031 A @ 110/220 VAC
PT-510：
? Max. 0.425 A @ 24 VDC
? Max. 0.19 A @ 48 VDC
? Max. 0.105/0.053 A @ 110/220 VDC
? Max. 0.086/0.044 A @ 110/220 VAC
過流保護：提供
連接方式：5針接線端子
反接保護：提供
機械特性外殼：IP40防護等級
尺寸：
PT-508：60 x 160 x 110 mm (2.36 x 6.30 x 4.33 in)
PT-510：80 x 160 x 110 mm (3.15 x 6.30 x 4.33 in)
重量：
PT-508：995 g
PT-510：1210 g
安裝方式：導軌安裝，壁掛式安裝 (可選附件)
工作環境工作溫度：-40 ~ 85 °C (-40 ~ 185 °F)，-40 ℃冷啟動最小電
壓100 VAC
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95% RH（無凝露）
安規認證Safety：UL 508 (認證中)
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
Power Automation：IEC 61850-3，IEEE 1613
保修

保修期：5年
