簡介

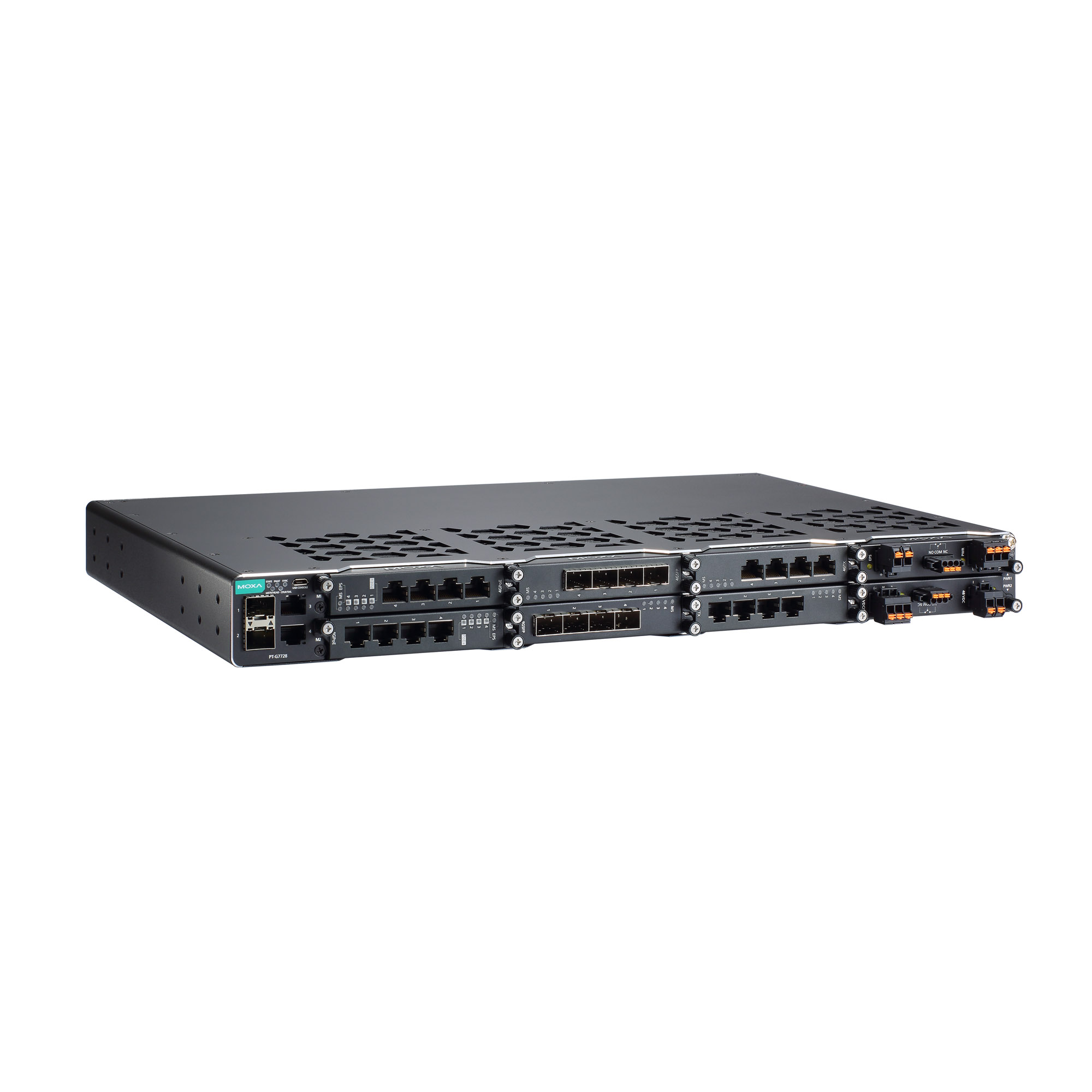

    PT-G7728/G7828模塊化交換機提供多達28個千兆端口，包括4個固定端口，6個接口模塊插槽和2個電源模塊插槽，高度靈活，適合多種應用。PT-G7728/G7828交換機適應不斷發展的網絡要求，采用熱插拔模塊化設計，無需關閉設備就能改動或添加設備。支持多種以太網模塊(RJ45, SFP, PoE)和電源選擇(24/48 VDC, 110/220 VAC/VDC)，靈活適應各種工作條件。本系列交換機支持全千兆平臺，提供充足帶寬，支持建立以太網骨干網絡。獲得IEC 61850 Edition 2 Class 2認證，確保高度可用，應用廣泛。

優勢和特點

? 符合IEC 61850-3 Edition 2 Class 2

? 配備熱插拔接口模塊和電源模塊

? 內置MMS服務器，支持基于IEC 61850-90-4的交換機數據建模方式，適用于電力SCADA系統

? 支持IEEE 1588硬件時間戳

? 采用V-ON?技術，確保數據和視頻組播實現毫秒級網絡恢復

技術參數

標準:
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于流量控制
IEEE 802.1D-2004適用于生成樹協議
IEEE 802.1w適用于快速生成樹協議
IEEE 802.1Q適用于VLAN標記
IEEE 802.1p適用于業務優先級 IEEE 802.1X適用于認證
IEEE 802.3ad適用于LACP端口聚合
軟件功能網管功能: IPv4/IPv6*, SNMPv1/v2c/v3, DHCP Server/Client,DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP,RMON, HTTP, HTTPS, Telnet, SNMP Inform, LLDP, Flow Control, Back Pressure Flow Control, Port Mirror, Fiber Check,Syslog, Dying Gasp
*IPv6僅適用于PT-G7728型號。
過濾方式: IGMPv1/v2/v3, GMRP, GVRP, 802.1Q, Q-in-Q VLAN
冗余協議: STP/RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
安全: RADIUS，TACACS+，SSL，SSH，端口鎖定，廣播風暴防護，MAC地址認證 Bypass，MAC Sticky，訪問控制列表
單播路由: 靜態路由，RIP V1/V2，OSPF (PT-G7828)
組播路由: DVMRP, PIM-DM (PT-G7828)
時間管理: SNTP，NTP Server/Client，IEEE 1588v2 PTP（基于硬件）
工業協議: EtherNet/IP, Modbus/TCP
MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9模塊化機架式以太網交換機系統，PT-G7728/G7828
路由冗余: VRRP (PT-G7828)
變電站: MMS, IEC 61850 QoS
交換機屬性優先級隊列: 8
VLAN最大可用數: 512
VLAN ID范圍: VID 1 ~ 4094
IGMP組: 4096
MAC地址表大小: 16K
數據包緩沖區大小: 12 Mbits
巨型幀大小: 9.6 K
接口端口類型: 支持最多28端口：
? 4個固定端口：2個10/100/1000BaseT(X)端口和2個100/1000BaseSFP端口
? 6個模塊化插槽，每個插槽可容納支持10/100/1000BaseT(X)、PoE+ 10/100/1000BaseT(X)或100/1000BaseSFP的4端口接口模塊
注：千兆以太網模塊和PoE+模塊的相關信息請參見LM-7000H數據手冊。
Console端口: Micro-B USB
存儲端口: USB存儲端口（A型接口）
電源需求注：電源需求取決于使用的電源模塊。具體信息請參見PWR-HV/LV-P48數據手冊。
輸入電壓:
? 安裝PWR-LV-P48電源模塊：
交換機系統適用24/48 VDC
PoE系統適用48 VDC
（PoE+設備推薦使用53 ~ 57 VDC）
? 安裝PWR-HV-P48電源模塊：
110/220 VDC/VAC
PoE系統適用48 VDC
（PoE+設備推薦使用53 ~ 57 VDC）
工作電壓:
? 安裝PWR-LV-P48電源模塊：
交換機系統適用18 ~ 72VDC PoE系統適用46 ~ 57VDC
? 安裝PWR-HV-P48電源模塊：88 ~ 300 VDC, 90 ~ 264 VAC
PoE系統適用46 ~ 57 VDC
輸入電流:
? 安裝PWR-LV-P48電源模塊：
PWR輸入電流（交換機系統）
最大0.49 A @ 24 VDC
最大0.25A @ 48 VDC
EPS輸入電流（PoE系統）
最大0.53 A @ 48 VDC
（不包括PoE設備自身電力消耗）
? 安裝PWR-HV-P48電源模塊
PWR輸入電流（交換機系統）
最大0.12 A @ 110 VDC
最大0.07 A @ 220 VDC
最大0.29 A @ 110 VAC
最大0.18 A @ 220 VAC
EPS輸入電流（PoE系統）
最大0.53 A @ 48 VDC
（不包括PoE設備自身電力消耗
機械特性IP等級: IP30
尺寸: 443 x 44 x 280 mm (17.44 x 1.73 x 11.02 in)
重量: 3.08 kg (6.8 lb)
安裝: 19英寸機架式安裝
工作環境工作溫度: -40 ~ 85 °C (-40 ~ 185 °F)
存儲溫度: -40 ~ 85 °C (-40 ~ 185 °F)
相對濕度: 5 ~ 95%（無凝露）
安規與認證安全: UL 61010-2-201, EN 61010 (LVD)（認證中）
EMC: EN 55032, EN 55024
EMI: CISPR 22, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
變電站: IEC 61850-3 ed2 Class 2, IEEE 1613
軌道交通: EN 50121-4
MTBF (平均無故障時間)時間: 449,542小時
標準: Telcordia (Bellcore), GB
保修保修: 5年
