產品特點

● 采用優質的光電一體化模塊提供良好的光特性和電氣特性，保證數據傳輸可靠，工作壽命長
● 支持全雙工或半雙工模式，并帶有自動協商能力
● 10/100/1000Mbps自動適應
● 網口支持全自動交叉識別
● 即插即用，方便使用
● 超寬工作溫度：-20℃～70℃
● 超寬電壓輸入：12/24/48VDC(10.8~52.8VDC)，支持反接保護
● 可靈活支持各種光纖接口（SC、ST、FC、SFP接口）

產品概述

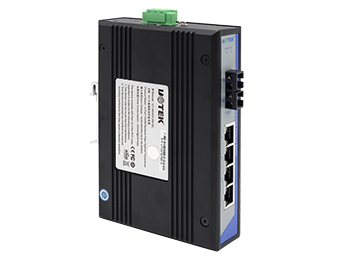

    UT-2604GC系列是千兆網絡光纖收發器，提供4路10/100/1000Base-T以太網口和1路1000Base-X光口；用于以太網口與光纜數據通訊，是最適合智能化小區或光纖到桌面的連接器。該系列產品支持-20~70℃工作和良好的EMC電磁兼容性能，保證在惡劣的環境中正常工作，該系列將網絡傳輸?shù)木嚯x極大的延長，可以簡便地實現主板服務器、中繼器、集線器、終端機與終端機之間的互聯，為視頻監控、金融、教育等行業組建網絡提供經濟有效、安全可靠的解決方案。

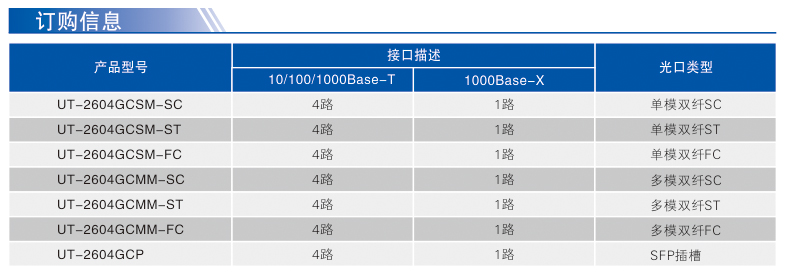

備注：可選單纖光纖收發器，如果產品在“SM”或“MM”前增加“R”(接收端)或“T”(發送端)，如UT-2604GCSM-SC是指單模單纖，SC接頭，20KM，更多配置可咨詢市場部。

詳細參數

規格參數

協議標準
IEEE802.3、IEEE802.3u、IEEE802.3z、
IEEE802.3ab、IEEE802.3x
接口
光纖端口：1路1000Base-X端口(可選SC\ST\FC\SFP接口)
RJ45端口：4路10/100/1000Base-T端口，自動偵測，全/半雙工MDI/MDI-X自適應
LED指示燈：PWR電源燈，F(xiàn)DX光纖指示燈

例如：UT-2604GCRSM-SC-40，其中-R-為接收單纖，-SM-為單模，-SC-光纖接口類型為SC頭，-40-傳輸公里數為40km
纖芯直徑：
多模：50/125、62.5/125
單模：8.3/125、9/125、10/125

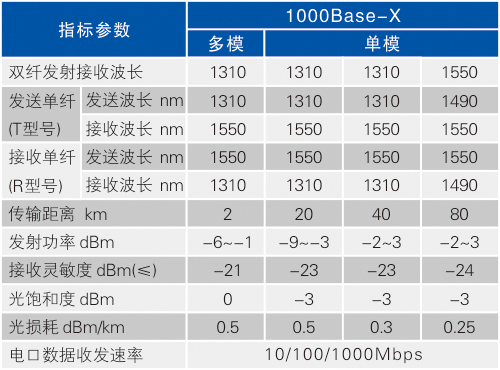

傳輸距離
超五類雙絞線：100m
光纖跳線
單模：1310nm    20/40/60Km
          1550nm    80/100/120Km
多模：1310nm     2Km
交換性能
轉發速率：1488095pps
傳輸模式：存儲轉發
MAC地址空間：2K
緩存空間：1Mb
背板帶寬：10G
最大幀長：16KB
電源需求
輸入電壓：12/24/48VDC(10.8~52.8VDC)
電源功耗：200mA@24Vmax
接口端子：1個可插拔的3針接線端子
過載保護：提供
反接保護：提供

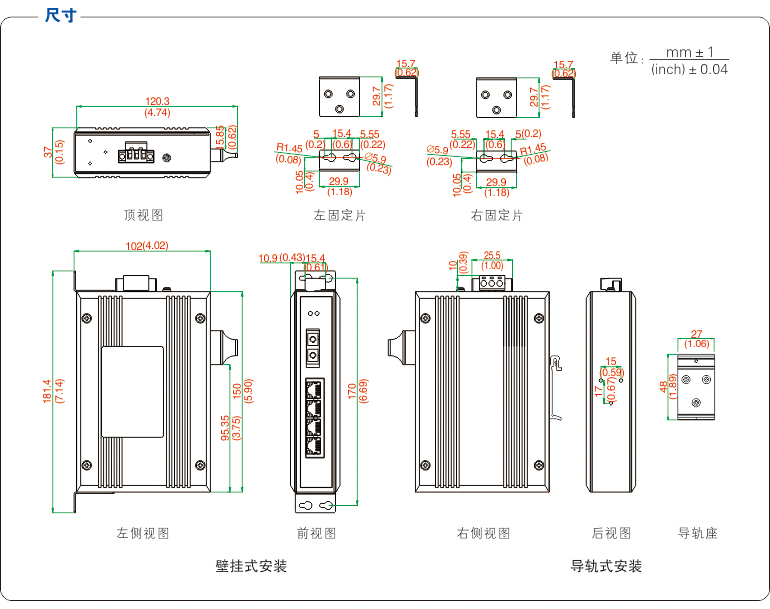

機械特性
外殼：IP40防護等級
重量：850g
安裝方式：導軌式安裝\壁掛式安裝
尺寸：150mm x 100mm x 37mm
工作環境
工作溫度：-20℃～70℃
存儲溫度：-40℃ ~ 85℃
相對濕度：0~95%（無凝露）
行業標準
EMI：FCC Part 15，CISPR (EN55022) class A
