簡介

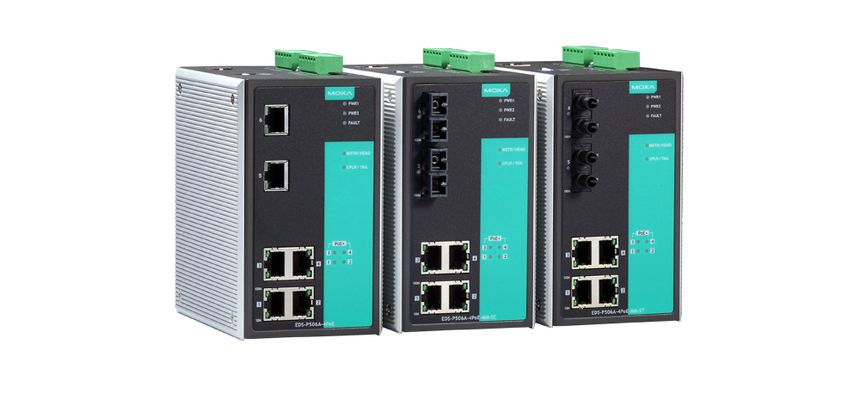

    EDS-P506A-4PoE 系列網管型冗余以太網交換機具備4個符合10/100BaseT(X) 802.3at (PoE+)和802.3af (PoE) 以太網口，以及2個10/100BaseT(X)或2個10/100BaseFX以太網口。EDS-P506A-4PoE 交換機每個PoE口提供高達30瓦供電，當AC電源無法供電或者在本地供電成本過高時，EDS-P506A-4PoE交換機能為高功率設備供電（比如高端PTZ攝像機和WiMAX設備）。EDS-P506A-4PoE系列交換機的功能相當豐富，光口的傳輸距離高達40公里，能夠?qū)?shù)據從設備傳送到控制中心，并且能抵抗EMI電磁干擾。該以太網交換機支持高級管理和安全功能。EDS-P506A-4PoE系列專為安防自動化應用而設計，比如IP監控，門禁進入系統等，通過有彈性的骨干網架構和支持以太網供電為這些應用發揮更大的優勢。

特點

• 符合4 IEEE 802.3af/at PoE和以太網組合端口

• 每個PoE口高達30瓦的供電

• 24/48 VDC寬范圍冗余電源輸入

• 高級PoE管理功能，包括PD失敗檢查和PoE排程

• -40 ~ 75 °C工作溫度范圍（寬溫型號）

技術標準：IEEE 802.3af/at用于以太網供電
IEEE 802.3af/at for Power-over-Ethernet
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X)和100BaseFX
IEEE 802.3x適用于流量控制
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，DHCP Option 66/67/82，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog，EtherNet/IP，Modbus/TCP，SNMP Inform，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
-狀態“1”：+13 ~ +30 V
-狀態“0”：-30 ~ +3 V
-最大輸入電流：8 mA

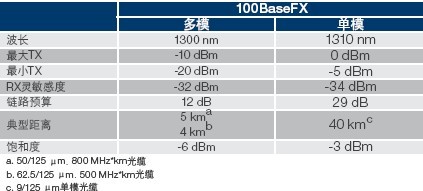

光纖

電源需求
輸入電壓：24/48 VDC

輸入電流：Max 7.5 A @ 24 VDC (支持4個PoE口，每個口30瓦供電)
輸入電流：最大7.8 A @ 24 VDC (支持最多4個PoE口，每端口提供30瓦)
連接：2個可插拔的6針接線端子
反接保護：提供
機械特性外殼：Metal，IP30防護等級
尺寸：80 x 135 x 131.5 mm (3.15 x 5.31 x 5.18 in)
重量：1270 g
安裝：導軌式或者壁掛式安裝（可選套件）
工作環境工作溫度：
標準型號：0 ~ 60 °C (32 ~ 140 °F)
寬溫型號：-40 ~ 75 °C (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 °C (-40 ~ 185 °F)
相對濕度：5 ~ 95%（無凝露）
安規認證Safety：UL508 (Pending)
EMI：FCC Part 15, CISPR (EN55022) class A
EMS：EN61000-4-2 (ESD), level 3; EN61000-4-3 (RS), level 3;
EN61000-4-4 (EFT), level 4; EN61000-4-5 (Surge), level 4;
EN61000-4-6 (CS), level 3; EN61000-4-8
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Vibration：IEC 60068-2-6
MTBF（平均無故障時間）
時間：433,000 hrs
保修保修期：5年
