簡介

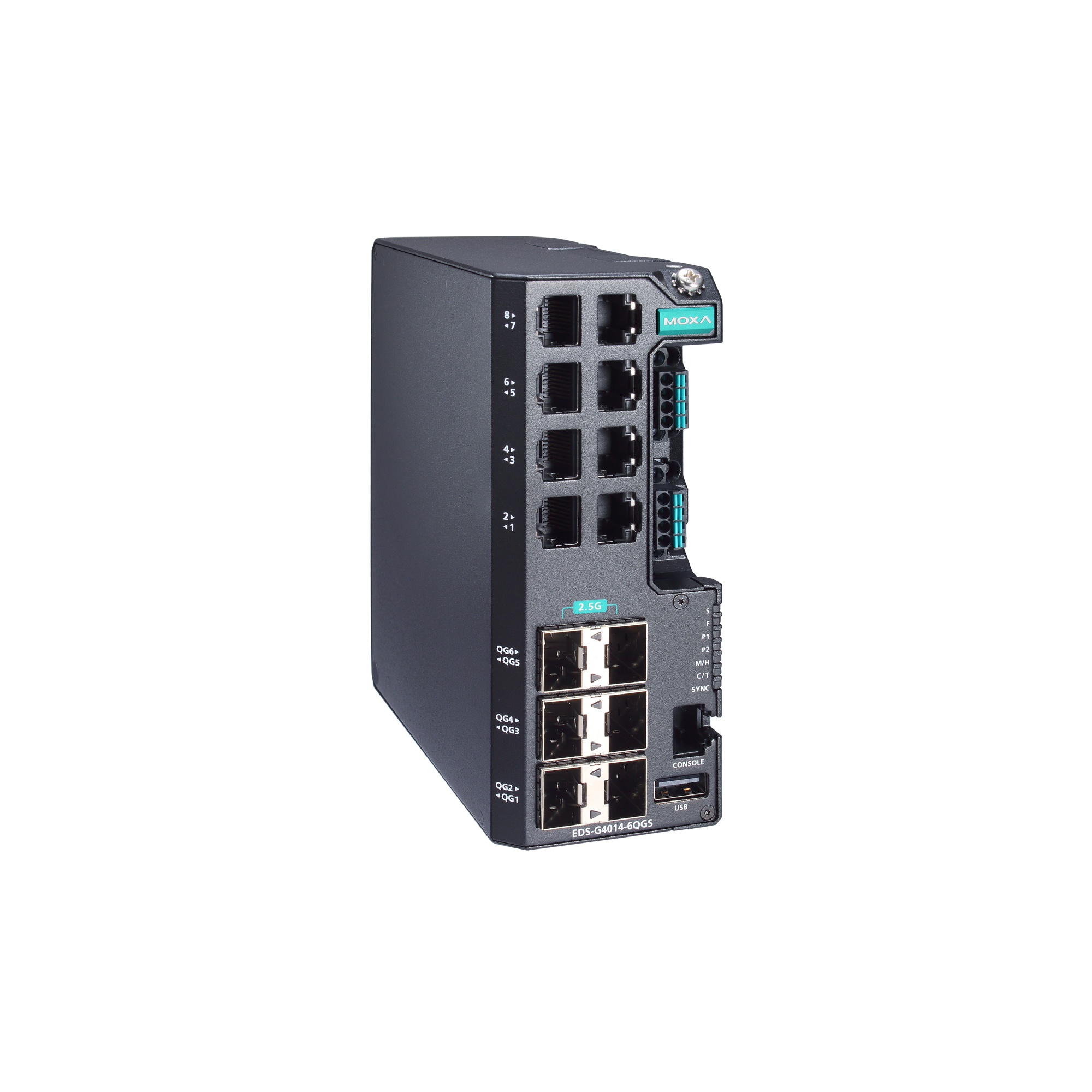

    EDS-G4014 系列配備八個千兆以太網端口和六個光纖端口，非常適用于將現有網絡升級至千兆速率，或者構建新的全千兆骨干網絡。千兆傳輸速率提高了帶寬，實現高性能網絡快速傳輸大量視頻、語音和數據。

    Turbo Ring、Turbo Chain 和 RSTP/STP 等以太網冗余技術，增強了系統可靠性和骨干網絡可用性。 EDS-G4014 系列專為嚴苛要求的應用而設計，例如：視頻和過程監控、ITS 和 DCS 系統，這些應用均可受益于可擴展的骨干通信。

    EDS-G4014 系列符合 IEC 62443-4-2 和 IEC 62443-4-1 工業網絡安全認證，涵蓋產品安全和安全開發生命周期要求，可幫助我們的客戶滿足安全工業網絡設計的合規性要求。

特點

規格

以太網接口

● 10/100/1000BaseT(X) 端口（RJ45 接頭）

8

自動 MDI/MDI-X 連接

速率自適應

全/半雙工模式

● 100/1000/2500BaseSFP 端口

4

● 1000/2500BaseSFP 端口

2

● 標準

IEEE 802.3，用于 10BaseT

IEEE 802.3u，用于 100BaseT(X)

IEEE 802.3ab，用于 1000BaseT(X)

IEEE 802.3z，用于 1000BaseX

IEEE 802.3bz，用于 2.5GBaseX

IEEE 802.3x，用于流量控制

IEEE 802.3ad，用于 LACP 端口聚合

IEEE 802.1Q，用于 VLAN 標記

IEEE 802.1D-2004，用于生成樹協議 (STP)

IEEE 802.1w，用于快速生成樹協議 (RSTP)

IEEE 802.1p，用于服務等級

IEEE 802.1X，用于授權認證

以太網軟件特性

● 過濾

GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier

● 管理

IPv4/IPv6、Flow control（流量控制）、Back Pressure Flow Control（背壓流量控制）、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror（端口鏡像）、Linkup Delay（鏈路恢復延遲）、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB（私有 MIB）

● MIB

P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9

● 冗余協議

STP、RSTP、Turbo Ring v2、Turbo Chain、環網耦合、雙歸屬、鏈路聚合

● 安全

廣播風暴保護、速率限制、信任訪問控制、靜態端口鎖定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登錄和密碼策略

● 對時服務

SNTP、NTP Server/Client、NTP 授權認證

● 協議

IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

交換特性

● MAC 地址表大小

16 K

● 巨型幀大小

9.216 KB

● 最大 VLAN 數量

256

● VLAN ID 范圍

VID 1 至 4094

● IGMP 分組

512

● 優先級隊列

4

● 數據包緩沖區大小

1 Mb

LED 接口

● LED 指示燈

PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

串口界面

● Console 端口

RS-232（TxD、RxD、GND），8-pin Rj45（115200、n、8、1）

USB 接口

● USB 接頭

USB Type A（預留）

輸入/輸出接口

● 報警功能通道

1，繼電器輸出：1 A @ 24 VDC

● 數字輸入通道

1

● 數字輸入

+13 至 +30 V 表示狀態 1

-30 至 +3 V 表示狀態 0

最大輸入電流：8 mA

● 按鈕

復位按鈕

DIP 開關配置

● DIP 開關

Turbo Ring、Master、耦合器、預留

電源參數

● 連接

2 個可拆卸 4 觸點接線端子

● 預裝電源模塊

-LV/-LV-T 型號：PWR-100-LV

-HV/-HV-T 型號：PWR-105-HV-I

● 注意

EDS-G4014 系列支持模塊化電源。型號名稱和電源參數由安裝的電源模塊決定。

例如：

EDS-G4014-6QGS-T + PWR-100-LV = EDS-G4014-6QGS-LV-T

EDS-G4014-6QGS-T + PWR-105-HV-I = EDS-G4014-6QGS-HV-T

如果安裝其他電源模塊，請參見相應型號的規范。例如，如果用 PWR-105-HV-I 更換 EDSG4014-6QGS-LV-T 的電源模塊，請參見 EDS-G4014-6QGS-HV-T 的規范。

● 輸入電壓

-LV/-LV-T 型號：12/24/48 VDC，冗余雙輸入

-HV/-HV-T 型號：110/220 VDC/VAC，單輸入

● 工作電壓

-LV/-LV-T 型號：9.6 至 60 VDC

-HV/-HV-T 型號：88 至 300 VDC，85 至 264 VAC

● 輸入電流

-LV/-LV-T 型號：12-48 VDC，1.50-0.40 A 或 24 VDC，0.70 A

-HV/-HV-T 型號：110-220 VAC，50-60 Hz，0.30-0.20 A 或 110-220 VDC，0.30-0.20 A

● 功耗（最大）

EDS-G4014-6QGS-LV(-T) 型號：14.91 W

EDS-G4014-6QGS-HV(-T) 型號：17.32 W

● 過載電流保護

支持

● 反接保護

支持

機械特性

● IP 等級

IP40

● 尺寸

55 x 140 x 122.5 mm（2.17 x 5.51 x 4.82 英寸）

● 重量

846 g (1.87 lb)

● 安裝

導軌式安裝，壁掛式安裝（帶可選套件）

● 外殼

金屬

工作環境

● 工作溫度

標準型號：-10 至 60°C（14 至 140°F）

寬溫型號：-40 至 75°C（-40 至 167°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● 工業網絡安全

IEC 62443-4-1

IEC 62443-4-2

● 安全

UL 61010-2-201、EN 62368-1 (LVD)

● EMC

EN 55032/35，EN 61000-6-2/-6-4

● EMI

CISPR 32，FCC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8 PFMF

● 振動

IEC 60068-2-6

● 沖擊

IEC 60068-2-27

● 自由落體

IEC 60068-2-32

● 軌道交通

EN 50121-4

● 交通控制

NEMA TS2

MTBF

● 時間

EDS-G4014-6QGS-LV/LV-T 型號：994,797 小時

EDS-G4014-6QGS-HV/HV-T 型號：487,613 小時

保修

● 保修期限

5 年
