簡介

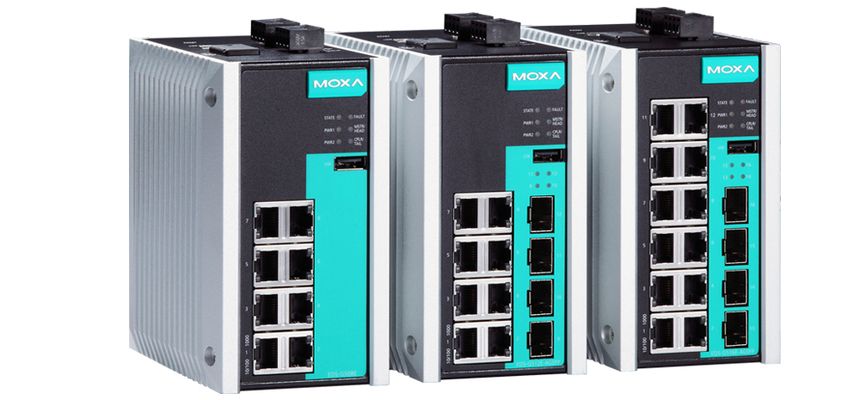

    EDS-G500E系列配備了8/12/16千兆以太網口及高達4個千兆光纖端口，是升級現有網絡速率或建立一個新的全千兆骨干網絡的理想之選。千兆傳輸增加了帶寬通過網絡能快速實現更高性能和傳輸大量的三合一影音服務。冗余的以太網Turbo Ring，Turbo Chain，RSTP/STP及MSTP增加了系統的穩定性及網絡帶寬的穩定性。EDS-G500E系列是專為具溝通要求的應用程序而設計的，例如視頻及監控過程，ITS及DCS系統，能從所有可伸縮的骨干工程里獲益。

特點和優勢

• 命令行界面（CLI），可快速排至主要網管功能

• 獲得IPv6 Ready標志（IPv6標志委員會認證）

• IEEE 1588 PTP V2（精密時間協議），支持精確的網絡時間同步

• DHCP Option 82，用于以不同策略分配IP地址

• 支持EtherNet/IP，PROFINET，及Modbus/TCP協議，適用于設備管理及監控

• 支持Turbo Ring，Turbo Chain（自愈時間 < 50 ms @ 250臺交換機），RSTP/STP及MSTP網絡冗余

• IGMP Snooping和GMRP過濾多播封包

• 支持Port-based VLAN口，IEEE 802.1Q VLAN及GVRP 協議，簡易網絡規劃

• 支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ來增加網絡穩定性

• 端口中繼功能適用于最優帶寬利用率

• TACACS+, SNMPv3, IEEE 802.1X, HTTPS及SSH確保網絡安全

• 采用RMON提升網絡監控機預測能力

• 支持帶寬管理，防止不可預知的網絡狀態

• 端口鎖定功能，支持基于MAC地址阻止未經授權的訪問

• 支持端口鏡像功能，便于在線調試

• 通過e-mail和繼電器輸出自動報告意外事件

• ABC-02-USB (自動備份配置器）為系統設定備份/儲存和固件升級

技術參數標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT(X) and 100BaseFX
IEEE 802.3ab適用于1000BaseT(X)
IEEE 802.3z適用于1000BaseX
IEEE 802.3x適用于Flow Control
IEEE 802.1D-2004適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1s適用于Multiple Spanning Tree Protocol IEEE
802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2/v3, GMRP, GVRP, SNMPv1/v2c/v3,DHCP Server/Client, DHCP Option 66/67/82, BootP,TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS,Telnet, SSH, Syslog, EtherNet/IP, PROFINET, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client
MIB: MIB-II, Ethernet-Like MIB, P-BRIDGE MIB,Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
流量控制： IEEE 802.3x流量控制，背壓式流控
交換機屬性優先列隊：4
MAC地址表大小：256
VLAN ID Range: VID 1至 4094
IGMP組：256
MAC地址表大?。?K
封包緩沖區大小：1 Mbit
接口光口：100/1000BaseSFP插槽
RJ45口：10/100/1000BaseT(X)自偵測率
USB口：USB console口（B類型連接頭）
DIP開關：Tubro Ring, Master, Coupler, Reserve
LED指示燈：PWR1, PWR2, FAULT, STATE,10/100/1000M, MSTR/ HEAD, CPLR/TAIL
報警通知：1路繼電器輸出，電流負載能力1A@24 VDC
數字輸入：1路輸入，電子隔離，共地
? “狀態1”:+13 至+30 V
? “狀態0”:-30 to +3 V
? 最大輸入電流：8 mA
按鈕：重置按鈕
電源需求輸入電壓：12/24/48/-48 VDC，雙冗余輸入
輸入電流：EDS-G516E: 24 VDC / 0.6 A
EDS-G512E: 24 VDC / 0.52 A
EDS-G508E: 24 VDC / 0.43 A
過載保護：提供
連接：2個可插拔的2針接線端子
反接保護：提供
機械特性外殼：金屬，IP30防護等級
尺寸：79.2 x 135 x 137 mm (3.1 x 5.3 x 5.4 in)
重量：1440g
安裝：導軌式或者壁掛式安裝（可選套件）
工作環境工作溫度：
標準型號：-10 ~ 60 ℃ (14 ~ 140 °F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167 °F)
儲存溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (無凝露)
安規認證Safety: UL 508
EMI: FCC Part 15 Subpart B Class A, EN 61000-6-4(Industrial)
EMS: EN 61000-6-2 (Industrial), EN 61000-4-2 (ESD) Level 4, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 4, EN 61000-4-5 (Surge) Level 4, EN 61000-4-6 (CS) Level 3, EN 61000-4-8, IEEE 1613
Traffic Control: NEMA TS2
Rail Traffic: EN 50121-4
Shock: IEC 60068-2-27
Freefall: IEC 60068-2-32
Vibration: IEC 60068-2-6
MTBF （平均無故障時間）時間：EDS-G508E系列：808,970 hrs
EDS-G512E-4GSFP系列：816,823 hrs
EDS-G516E-4GSFP系列：805,491 hrs
數據庫：Telcordia (Bellcore), GB
保修保修期：5年
