規格型號：UC-8580 系列
產品簡述：ARM Cortex-A7 雙核 1 GHz 車地計算機，帶 4 個用于無線模塊的 mini PCIe 擴展插槽
簡介
Moxa UC-8580 是專為交通運輸應用而設計的創新型計算平臺。
UC-8580 提供兩種不同種類的天線接頭可選。SMA 型號支持所有類型的 SMA 接頭。QMA 型號支持用于 GPS 的 TNC 接頭和用于 Wi-Fi/蜂窩模塊的 QMA 接頭，并配備 4 個用于安裝無線模塊的插槽。 其中 3 個插槽支持 4G LTE 模塊，1 個插槽支持 Wi-Fi 模塊。每個 4G/LTE 模塊均配備 2 個 SIM 卡插槽，并可利用內置的 MIRF 2.0（Moxa 設備遠程管理平臺，可支持無線管理），來實現冗余蜂窩網絡通信或選擇 SIM 卡的地理圍欄。
UC-8580 采用基于 Linux 4.1 內核的 Debian 8 系統的開放平臺，允許解決方案提供商通過 Debian 的 APT（高級包裝工具）管理軟件包，或使用 Moxa 的 API 庫和 GNU C 庫開發軟件應用程序。
UC-8580 的單面 I/O 設計非常適合沒有足夠空間安裝通信設備的車輛應用。UC-8580 的前側帶有檢修面板，方便用戶安裝或更換無線模塊、SIM 卡或 mSATA 卡，無需將安裝好的整套設備從墻上卸下。
UC-8580 可作為通信中心的計算平臺，適用于以下應用：
車對地通訊網關
TCMS T2G（車對地）網關
移動監測組件
Ethernet Consist Network T2G 網關
車載無線自動售檢票系統等應用

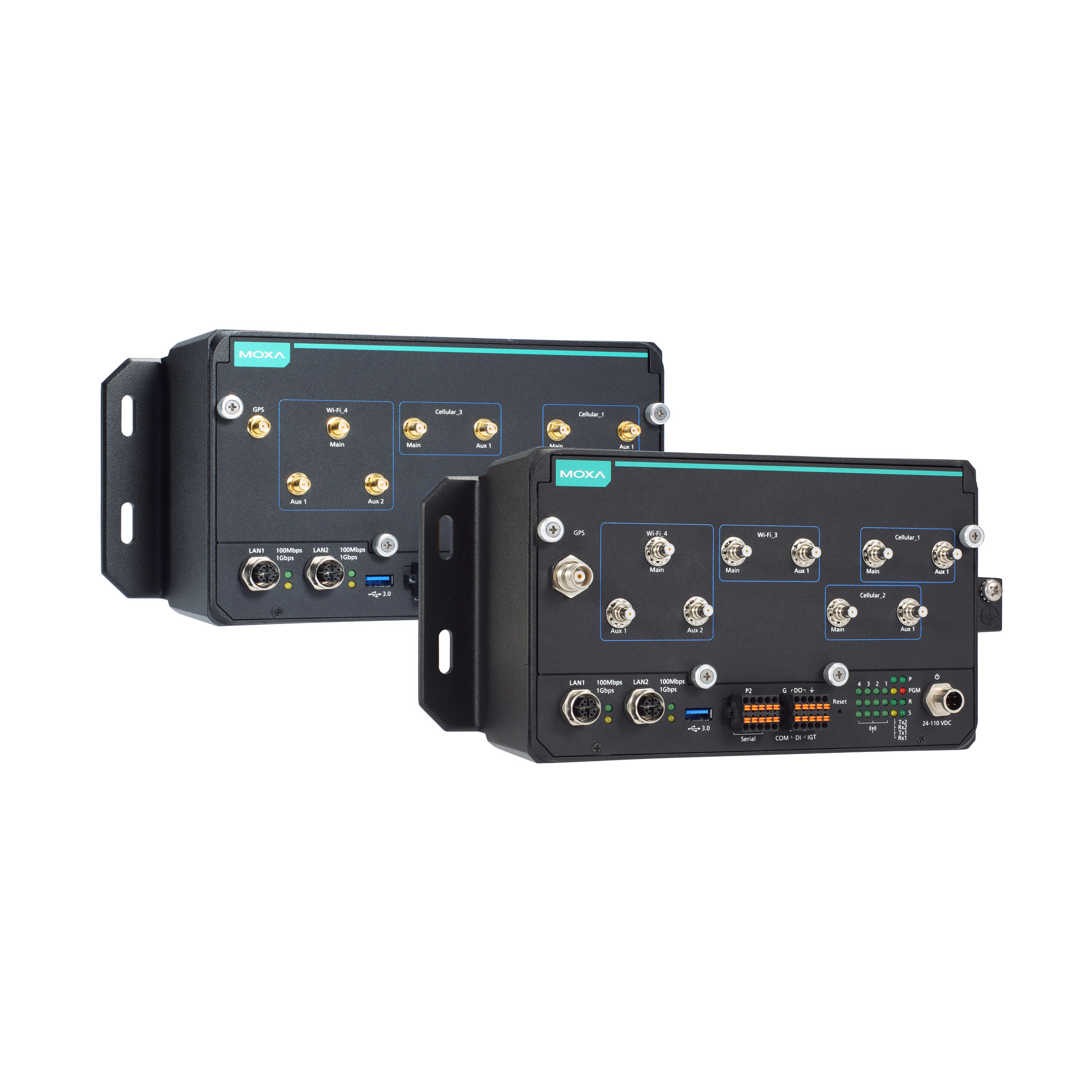

外觀

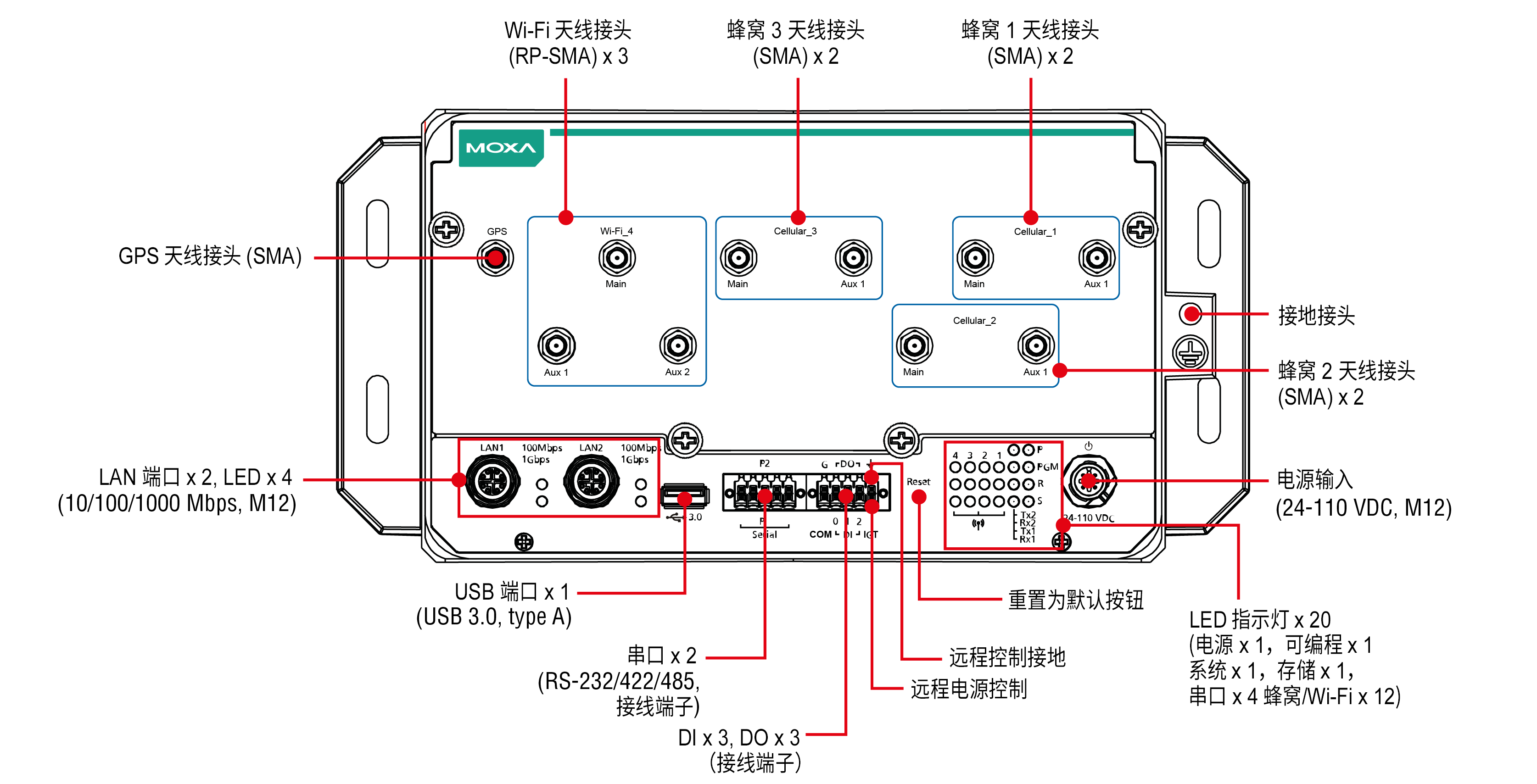

SMA 型號

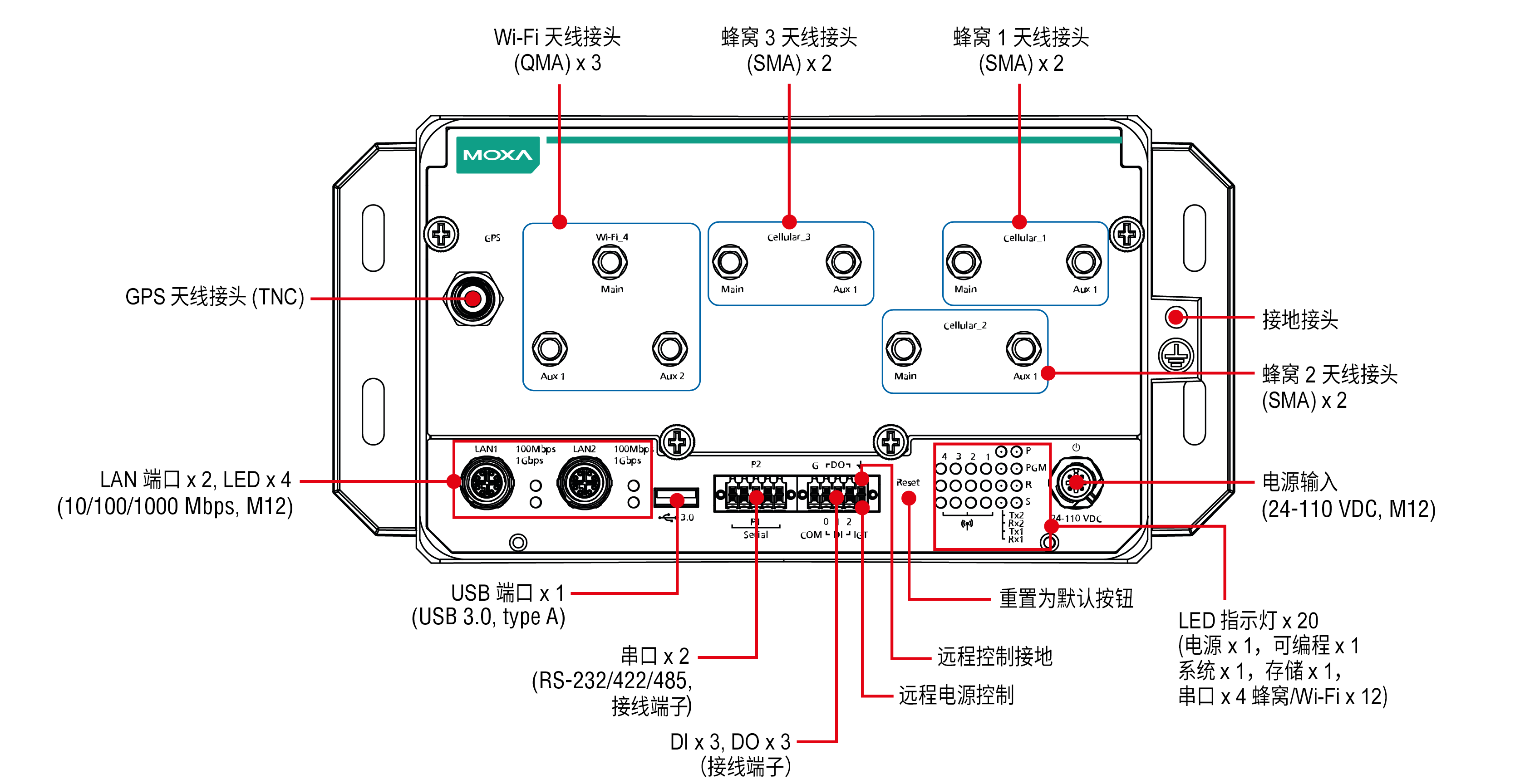

QMA 型號
特點
符合 EN 50155 標準測試
每個蜂窩模塊最多支持 3 個 WWAN 連接和 2 個 SIM 卡插槽
支持 1 個 WLAN (IEEE 802.11b/g/n/ac) 連接
采用單面 I/O 設計，可減少安裝空間，便于維護
前側檢修面板方便維護
24 至 110 VDC 隔離電源輸入，支持遠程電源控制功能，適用于車輛應用
EN 50155 Tx (-40 ~ 70 ℃) 工作溫度，專為嚴苛環境設計
5 年保修
規格
計算機
● CPU
Armv7 Cortex-A7 雙核 1 GHz
● 系統內存預裝
1 GB DDR3L
● 支持的 OS
Linux Debian 8（Linux 內核 v4.1）
● 存儲卡槽
mSATA 插槽 x 1，內部 mini-PCIe 插槽
● 預裝存儲
4 GB eMMC
計算機接口
● 以太網端口
自適應 10/100/1000 Mbps 端口 (M12 X-coded) x 2
● 串口
RS-232/422/485 端口 x 2，軟件可選（接線端子）
● USB 3.0
USB 3.0 接口 x 1，type-A 接頭
● 數字輸入
DI x 3
● 數字輸出
DO x 3
● 擴展插槽
mPCIe 插槽 x 4
● Wi-Fi 天線接頭
UC-8580-LX/8580-T-LX/8580-T-CT-LX： RP-SMA x 3
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 3
● 蜂窩天線接頭
UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 6
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：QMA x 6
● SIM 數量
6
● SIM 格式
Mini
● GPS 天線接頭
UC-8580-LX/8580-T-LX/8580-T-CT-LX：SMA x 1
UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX：TNC x 1
● Console 端口
RS-232（TxD、RxD、GND），4-pin 接頭輸出（115200、n、8、1）
輸入/輸出接口
● 按鈕
復位按鈕
數字輸入
● 通道間隔離
3K VDC
● 接頭
螺絲緊固 Euroblock 端子
● 計數器頻率
25 Hz
● 干接點
開：GND 短路
關：斷路
● I/O 模式
DI
● 點/COM
3 個通道
● 傳感器類型
濕接點（NPN 或 PNP）
● 濕接點 (DI ~ COM)
開：10 至 30 VDC
關：0 至 3 VDC
數字輸出
● 接頭
螺絲緊固 Euroblock 端子
● 額定電流
200 mA/通道
● I/O 類型
Sink
● 電壓
0 至 30 VDC
LED 指示燈
● 系統
電源 x 1
系統就緒 x 1
可編程 x 1
● 無線信號強度
蜂窩/Wi-Fi x 12
● LAN
每個端口 2 個 (10/100/1000 Mbps)
● 串口
每個端口 2 個（Tx，Rx）
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
GPS 接口
● 定向精度
0.3°
● 工業協議
NMEA 0183，版本 4.0（可配置 V2.3 或 V4.1），UBX，RTCM
● 接收類型
72-信道 u-blox M8 引擎
● 時間脈沖
0.25 Hz 至 10 MHz
● 速度精度
0.05 ms
電源參數
● 輸入電流
1.66 A @ 24 VDC，0.36 A @ 110 VDC
● 輸入電壓
24 至 110 VDC
● 電源接頭
M12 A-coded 4-pin 公頭接頭
● 電源功耗
40 W（最大）
機械特性
● 外殼
金屬
● IP 等級
IP40
● 尺寸（有掛耳）
270 x 134 x 88 mm（10.63 x 5.28 x 3.46 英寸）
● 尺寸（無掛耳）
220 x 134 x 88 mm（8.66 x 5.28 x 3.46 英寸）
● 重量
產品凈重：2,200 g (4.85 lb)
● 安裝
壁掛式
● 保護
-CT 型號：PCB 保護涂層
工作環境
● 工作溫度
標準型號：-25 至 55°C（-13 至 131°F）
寬溫型號：-40 至 70°C（-40 至 158°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMC
EN 55032/24
● EMI
CISPR 32，F(xiàn)CC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
● 軌道交通
EN 50121-4，EN 50155
● 軌道火災防護
EN 45545-2
● 安全
EN 60950-1，UL 60950-1
● 沖擊
IEC 60068-2-27，IEC 61373，EN 50155
● 振動
IEC 60068-2-64，IEC 61373，EN 50155
聲明
● 綠色產品
RoHS、CRoHS、WEEE
保修
● 保修期限
5 年
