規格型號：V2406C 系列
產品簡述：Intel? 第七代 Core? CPU 軌交專用計算機，配置電源隔離保護、2 個用于無線擴展的 miniPCIe 擴展插槽和 2 個支持熱插拔 HDD/SSD 插槽
簡介
V2406C 系列嵌入式計算機搭載 Intel? Core? i7/i5/i3 或 Intel? Celeron? 高性能處理器和最高可支持 32 GB RAM，配備 1 個 mSATA 插槽和 2 個可支持熱插拔 HDD/SSD 的插槽，提供存儲擴展。 此系列計算機符合 EN 50155:2017 和 EN 50121-4 標準，包括工作溫度、電源輸入電壓、浪涌、ESD 和振動，使其適用于軌道車載和軌旁應用環境。
V2406C 計算機專為連接車載/軌旁系統和設備配備了一系列接口，包括 2 個千兆以太網端口、4 個 RS-232/422/485 串口、6 個 DI、2 個 DO 以及 4 個 USB 3.0 端口。此外，V2406C 計算機還配備了 1 個 VGA 視頻輸出端口和 1 個 HDMI 輸出端口，支持 4K 分辨率。
V2406C 計算機配有 2 個 mPCIe 無線擴展插槽和 4 個 SIM 卡插槽，可為車地 (T2G) 應用提供可靠連接。借助以上組件，可建立冗余 LTE/Wi-Fi 連接，確保在快速行駛車輛和軌旁應用之間實現穩定的雙向通信。此外，用于無線模塊的預裝 QMA 線纜可減少組裝工作，并確保 RF 低泄露。

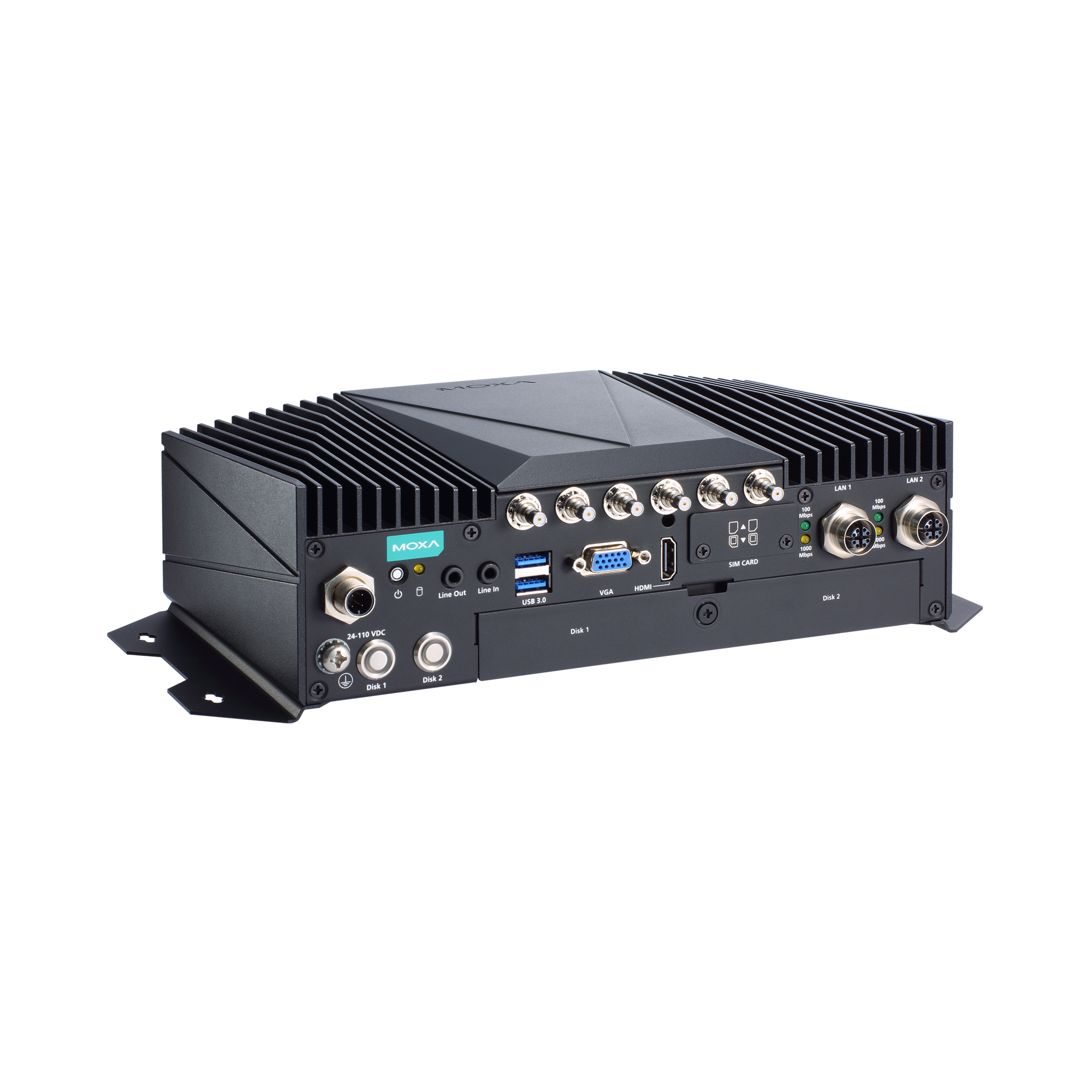

外觀

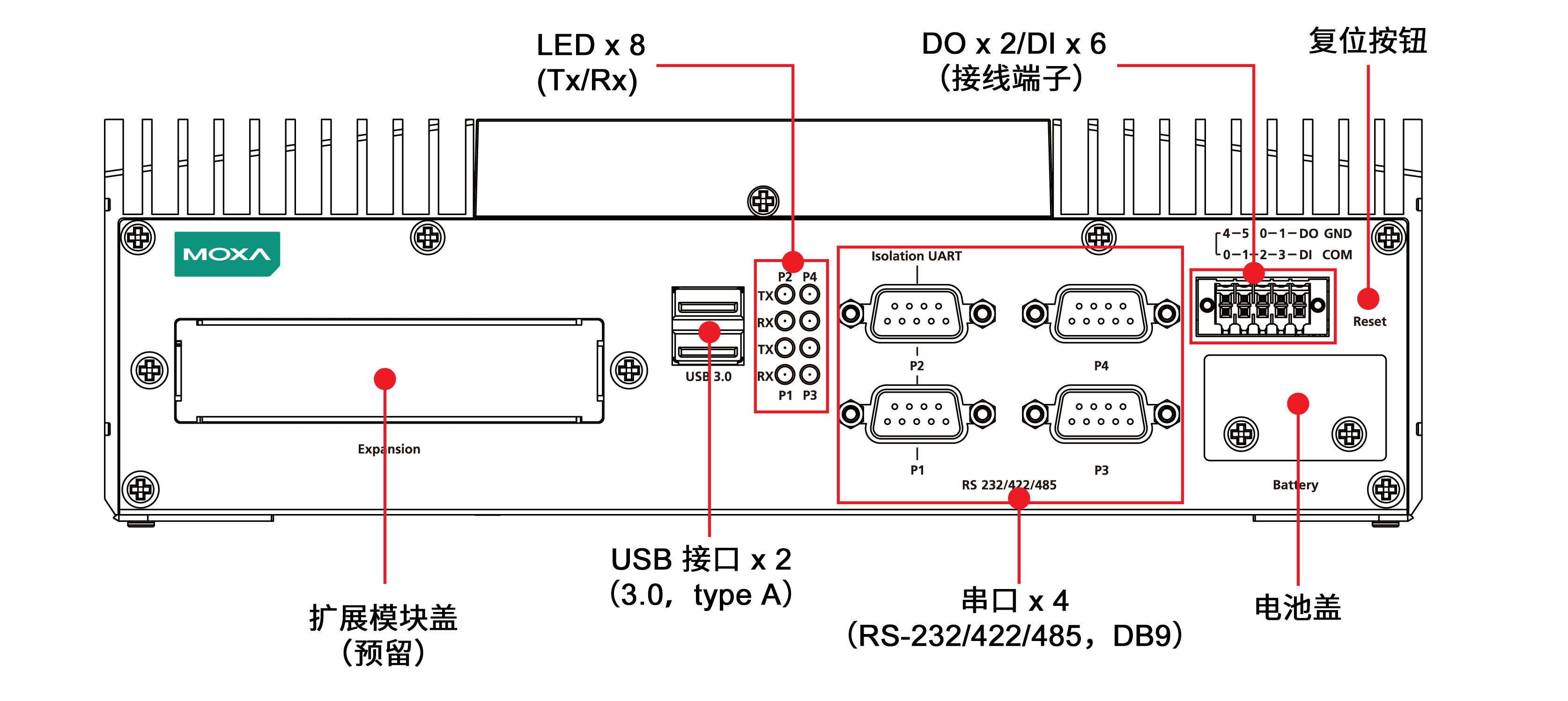

前視圖
后視圖
特點
Intel? Celeron?/Intel? Core? i3/i5/i7 高性能網絡錄像機，適用于軌道車輛應用
DDR4 內存插槽；容量高達 32 GB
支持雙獨立顯示（VGA 和 HDMI，HDMI 可支持 4K 分辨率）
2 個千兆以太網端口，帶 M12 X-coded 接頭
M12 A-coded 電源接頭
符合所有 EN 50155 強制性測試項目
符合 EN 50121-4 標準
抗沖擊性和抗振性通過 IEC 61373 認證
支持 -40 至 70°C 寬溫
規格
計算機
● CPU
V2406C-KL1-T： Intel? Celeron? 3965U 處理器（2M 緩存，2.2 GHz）
V2406C-KL3-T：Intel? Core? i3-7100U 處理器（3M 緩存，2.4 GHz）
V2406C-KL5-T：Intel? Core? i5-7300U 處理器（3M 緩存，2.6 GHz）
2406C-KL7-T：Intel? Core? i7-7600U 處理器（4M 緩存，2.8 GHz）
● 存儲卡槽
2.5 英寸 HDD/SSD 插槽 x 2
mSATA 插槽 x 1，內部 mini-PCIe 插槽
● 支持的 OS
Linux Debian 9
Windows 10 Embedded IoT Ent 2019 LTSC 64 位
● 系統內存插槽
SODIMM DDR4 插槽 x 2
● DRAM
最大 32 GB
● 圖形控制器
Intel? HD Graphics 620
計算機接口
● 以太網端口
自適應 10/100/1000 Mbps 端口 (M12 X-coded) x 2
● 數字輸出
DO x 2
● 串口
RS-232/422/485 端口 x 4，軟件可選（DB9 公頭）
● 數字輸入
DI x 6
● USB 3.0
USB 3.0 接口 x 4，type A 接頭
● 音頻輸入/輸出
線路輸入 x 1，線路輸出 x 1，3.5 mm 插口
● 視頻輸出
VGA x 1，15-pin D-sub 接頭（母頭）
HDMI x 1，HDMI 接頭 (type A)
數字輸入
● 接頭
螺絲緊固 Euroblock 端子
● I/O 模式
DI
● 隔離保護
3k VDC
● 傳感器類型
濕接點（NPN 或 PNP）
干接點
● 干接點
邏輯 0：GND 短路
邏輯 1：打開
● 濕接點 (DI ~ COM)
邏輯 0：0 至 3 VDC
邏輯 1：10 至 30 VDC
數字輸出
● 接頭
螺絲緊固 Euroblock 端子
10-pin 接線端子
● 額定電流
200 mA/通道
● I/O 類型
Sink（漏型）
● 電壓
0 至 30 VDC
● 隔離保護
3k VDC
LED 指示燈
● 系統
電源 x 1
存儲 x 1
● LAN
每個端口 2 個(10/100/1000 Mbps)
● 串口
每個端口 2 個（Tx，Rx）
串口界面
● 波特率
50 bps 至 115.2 kbps
● 數據位
5、6、7、8
● 流量控制
RTS/CTS，XON/XOFF，ADDC?（數據流向自動控制，適用于 RS-485），RTS Toggle（僅限 RS-232）
● 校驗位
無、偶、奇、Space、Mark
● 停止位
1、1.5、2
串口信號
● RS-232
TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
● RS-422
Tx+、Tx-、Rx+、Rx-、GND
● RS-485-2w
Data+、Data-、GND
● RS-485-4w
Tx+、Tx-、Rx+、Rx-、GND
電源參數
● 輸入電壓
24 至 110 VDC
● 電源接頭
M12 A-coded 公頭接頭
● 功耗（最大）
70 W（最大）
機械特性
● 外殼
鋁
● IP 等級
IP20
● 尺寸（無掛耳）
250 x 75 x 150 mm（9.84 x 2.95 x 5.91 英寸）
● 重量
2,700 g (5.95 lb)
● 安裝
壁掛式安裝（標準）
● 保護
PCB 保護涂層
V2406C PCB 保護涂層：按需提供
工作環境
● 工作溫度
-40 至 70°C（-40 至 158°F）
● 存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）
● 相對濕度
5 至 95%（非冷凝）
安規認證
● EMI
CISPR 32，F(xiàn)CC Part 15B Class A
● EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
● 軌道火災防護
EN 45545-2
● EMC
EN 55032/35
● 安全
EN 62368-1
IEC 62368-1
UL 62368-1
● 軌道交通
EN 50121-4
EN 50121-3-2
EN 50155:2017
● 沖擊
IEC 60068-2-27，IEC 61373
● 振動
IEC 60068-2-64，IEC 61373
聲明
● 綠色產品
RoHS、CRoHS、WEEE
MTBF
● 時間
376,538 小時
● 標準
Telcordia (Bellcore)，GB
保修
● 保修期限
3 年
