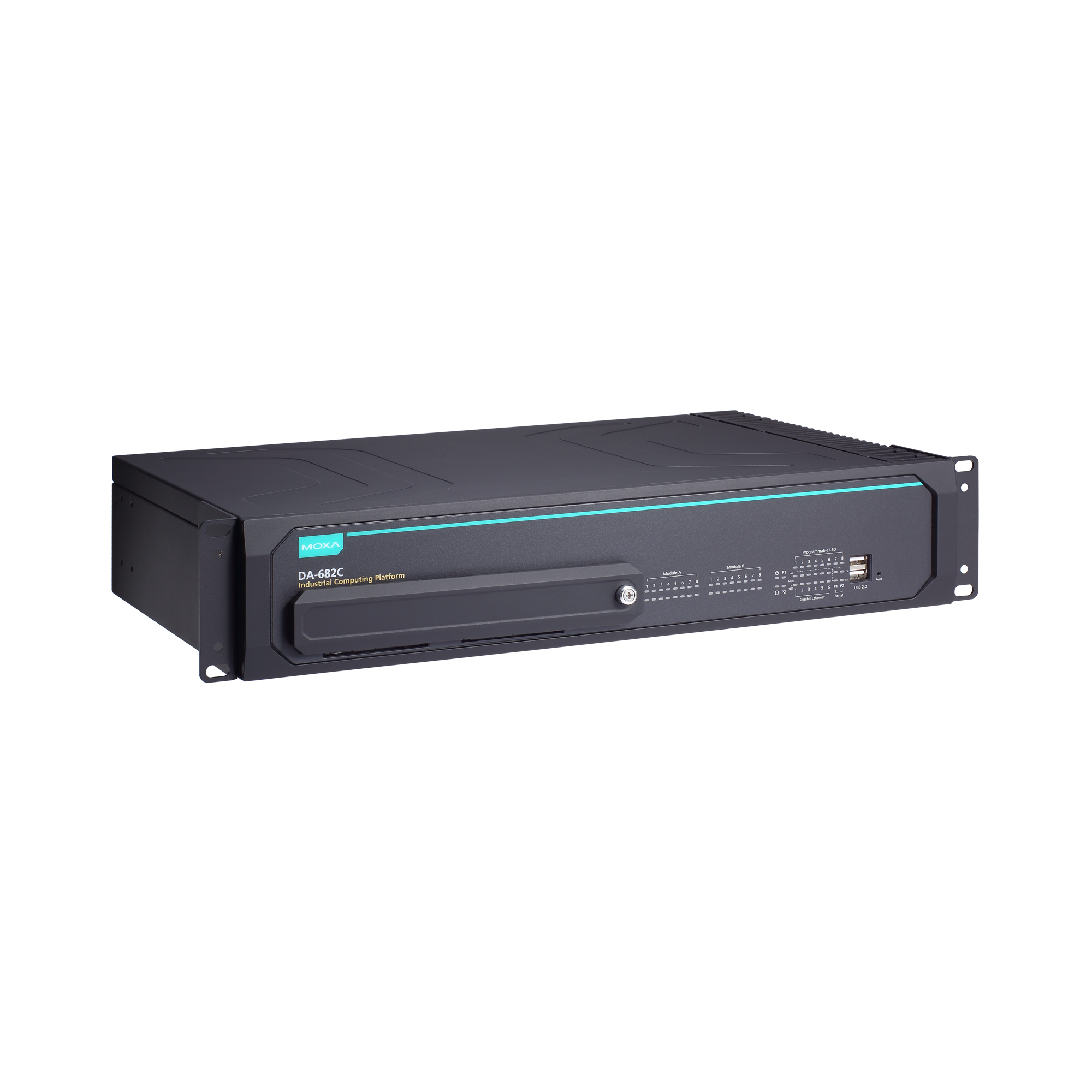

規格型號：DA-682C 系列

產品簡述：Intel? 第七代 Core? CPU IEC-61850 2U 機架式計算機，帶 2 個擴展插槽

詳情介紹

簡介

DA-682C 計算機搭載 Intel? Celeron? 或 Intel? Core? i3、i5 或 i7 CPU，并配備雙顯示端口 (2 x HDMI) 、6 個 USB 端口、6 個千兆以太網端口、2 個三合一 RS-232/422/485 串口、6 個數字輸入端口和 2 個數字輸出端口。DA-682C 還配有 2 個可熱插拔 2.5 英寸 HDD/SSD 插槽，支持 Intel? RST RAID 0/1 功能。

采用模塊化設計并配備 2 個獨立的插槽，提供更靈活的系統集成和擴展，提供了附加價值并提高了便利性。用戶可以選擇添加各種不同的通信模塊，包括 8 端口 RS232/422/485 模塊和 4 端口 10/100/1000 Mbps LAN 模塊。

DA-682C 符合 IEC-61850-3 和 IEEE 1613 標準，確保為變電站應用提供穩定可靠的系統操作。DA-682C 也支持 IEC 60255 標準，提供智能變電站繼電器保護功能。IEC 60255 是測量繼電器和保護設備最廣泛使用的標準之一，而符合此標準意味著 DA-682C 能夠可靠地與智能電子設備 (IED) 無縫配合，成為穩固型變電站自動化系統的一部分。

DA-682C 兼容 EN 50121-4 標準，使其可在軌道交通應用中實現穩定可靠的系統操作，例如：車站 SCADA 系統、軌旁整合防災、牽引動力繼電、信號和安全系統，為智能軌道交通提供了全方位的高度集成視角。外殼采用標準 2U、19 英寸寬機架式堅固外殼。強固的機架式設計提供了工業應用環境所需的高強度保護功能。

外觀

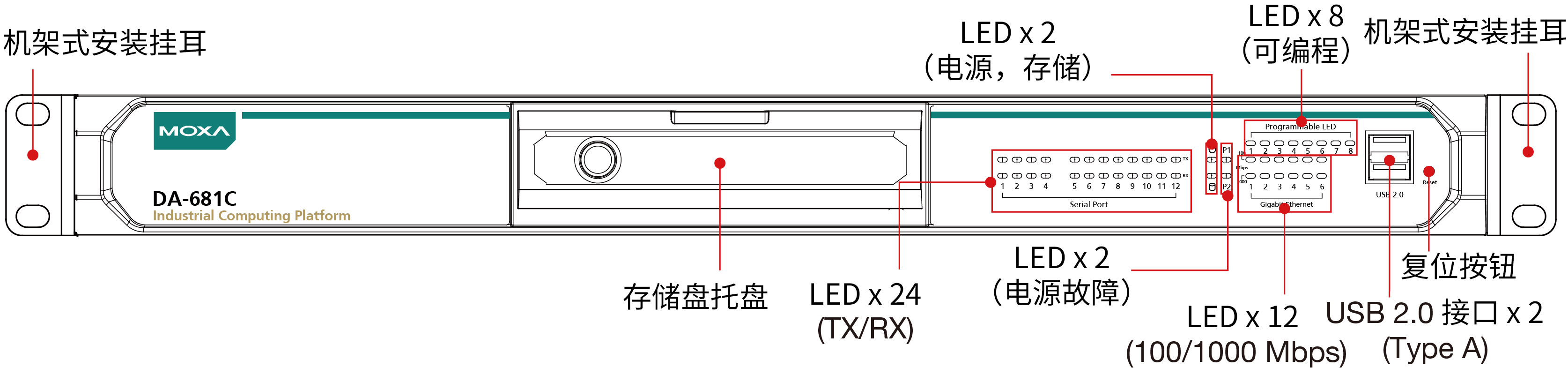

前視圖

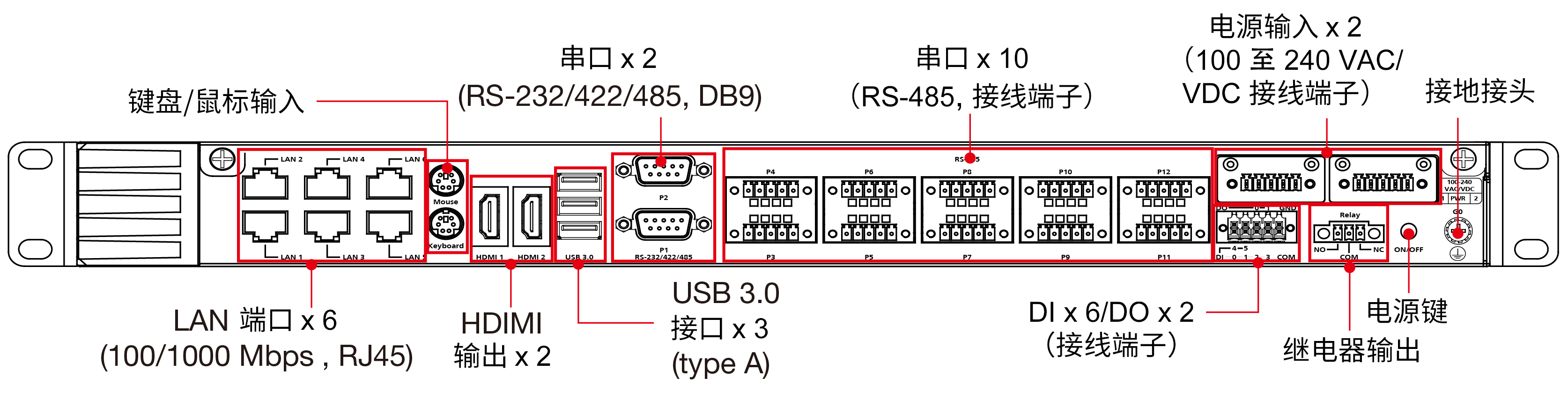

后視圖

特點

符合 IEC 61850-3、IEEE 1613 和 IEC 60255 標準，適用于變電站自動化系統
第七代 Intel? Core? 處理器
DDR4 內存插槽；容量高達 32 GB
支持 2 個可熱插拔 2.5 英寸 HDD 或 SSD 存儲擴展托盤
符合 EN 50121-4 標準，適用于軌道交通軌旁應用
冗余電源（100 至 240 VAC/VDC）

規格

計算機

● CPU

Intel? Core? i7-7600U 處理器（4M 緩存，2.8 GHz）

Intel? Core? i5-7300U 處理器（3M 緩存，2.6 GHz）

Intel? Core? i3-7100U 處理器（3M 緩存，2.4 GHz）

Intel? Celeron? 3965U 處理器（2M 緩存，2.2 GHz）

● 系統內存插槽

SODIMM DDR4 插槽x 2

● DRAM

最大容量 32 GB（SODIMM x 2，每個支持 2133 Mhz，每個模塊最大容量 16 GB）

● 圖形控制器

Intel? HD Graphics 630

● 存儲卡槽

2.5 英寸 HDD/SSD 插槽x 2

● 支持的 OS

Windows 10 Embedded IoT Ent 2019 LTSC 64 位

Linux Debian 9

注意：由 CTOS 提供的 OS

計算機接口

● 視頻輸出

HDMI x 2，HDMI 接頭 (type A)

● USB 2.0

USB 2.0 接口x 3，type-A 接頭

前面板 2 個端口，計算機內 1 個端口

● USB 3.0

USB 3.0 接口x 3，type-A 接頭

后面板 3 個端口

● 以太網端口

自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 6

● 串口

RS-232/422/485 端口x 2，軟件可選（接線端子）

LED 指示燈

● 系統

電源x 1

存儲x 1

可編程x 8

● 串口

每個端口 2 個（Tx，Rx）

● LAN

每個端口 2 個 (10/100/1000 Mbps)

串口界面

● 波特率

300 bps 至 115.2 kbps

● ESD

8 kV （4 級）

● 隔離保護

2 kV

● 串口標準

RS-232/422/485

● 浪涌保護

2 kV

● 接頭

接線端子

串口信號

● RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

● RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

電源參數

● 電源鍵

復位按鈕（前面板）

開/關（后面板）

● 電源功耗

900 mA @ 100-240 VAC

900 mA @ 100-240 VDC

機械特性

● 外殼

金屬

● 尺寸（無掛耳）

440 x 282 x 88 mm（17.32 x 11.08 x 3.46 英寸）

● 重量

9,900 g (21.82 lb)

● 安裝

19 英寸機架式安裝

工作環境

● 工作溫度

-40 至 70°C（-40 至 158°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

安規認證

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：8 kV；空氣：15 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m

IEC 61000-4-4 EFT：電源：4 kV；信號：4 kV

IEC 61000-4-5 Surge：電源：4 kV；信號：4 kV

IEC 61000-4-6 CS：10 V

IEC 61000-4-8：300 A/m

IEC 61000-4-11

● 變電站

IEC 61850-3，IEEE 1613

● 沖擊

IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2

● 安全

UL 60950-1、UL 62368-1、EN 62368-1

● 保護繼電器

IEC 60255

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

365,750 小時

● 標準

Telcordia SR332

保修

● 保修期限

3 年
