簡介

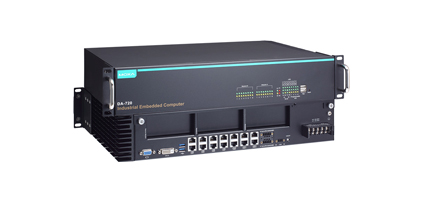

    DA-720-DPP系列計算機采用x86平臺，配備14個千兆以太網端口，2個獨立RS-232/422/485串口、USB和VGA端口，以及2 個用于拓展模塊的PCIe端口。DA-720-DPP配有一個標準19 英寸的2U機架式機箱，穩固的設計讓其成為專業工業自動化應用的理想選擇，包括變電站、交通運輸以及油氣的生產和供應。

    DA-720-DPP符合IEC-61850-3和IEEE 1613標準，確保為變電站應用提供穩定可靠的系統運行。DA-720-DPP還符合IEC 60255標準，能保護智能變電站中的電子繼電器。IEC 60255 是測試?yán)^電器和保護設備時使用最為廣泛的標準之一，而符合此標準即能確保DA-720-DPP與IED（智能電子設備）無縫配合、可靠運行，成為穩固型變電站自動化系統的一部分。

    DA-720-DPP符合EN 50121-4標準，確保軌道交通應用中系統能穩定可靠地運行。在變電站的ISCS（綜合監控系統）以及軌旁控制與監測系統中，控制本地的SCADA系統和牽引功率繼電器室需要強大的前端處理器。DA-720-DPP具備可擴展的串行端口與14個千兆以太網端口，可與變電站的AFC、PAS、PSD和FAS等子系統在同一平臺上集成。您還可以將災難預防、牽引功率以及信號和安全系統集成到軌旁應用中，從而全面掌握您的智能軌道設置。

    DA-720-DPP有兩種不同的CPU可選，基本型號可讓系統設計人員根據他們的具體要求安裝mSATA、RAM和操作系統。當工業解決方案需要定制化設計時，多種方案可供選擇這一特點尤其受到歡迎。DA-720-DPP配有2個用于擴展模塊的PCIe端口，包括1個8口 RS-232/422/485模塊，以及4口和8口10/100/1000Mbps LAN 模塊。DA-720-DPP計算機可支持高達22個千兆LAN端口和10個串口，或14個千兆LAN端口和18個串口，是各種工業自動化應用的理想選擇。

  智能恢復功能
    DA-720-DPP的智能恢復功能可輕松修復崩潰的操作系統，從而最大限度縮短停工時間。精通特定垂直市場的工程師可能沒有足夠的計算機領域知識，不了解如何解決操作系統問題。Moxa Smart Recovery 是一種BIOS級自動化軟件恢復系統，能夠自動觸發操作系統恢復，從而最大限度縮短停工時間。

  主動監控功能
    Moxa主動監測功能耗能小、兼容性高、易于使用，幫助用戶監測一系列系統參數。用戶只需在用戶界面點擊與這些參數相關的圖標，就能查看這些關鍵部件的實時參數數值。用戶自定義的關鍵部件指標(KPI)被用于監測計算機的關鍵部件。當這些KPI超過了預設閾值時，可視化警報和/或音頻警報會通過繼電器和SNMP陷阱自動被觸發，操作人員可以提前設置好預測性維護程序，以避免遇到系統故障，這為操作人員提供了極大的便利。

優勢和特點

? 符合IEC 61850-3、IEEE 1613和IEC 60255標準，適合變電站自動化系統使用
? 符合EN 50121-4標準，適用于軌道交通軌旁應用
? 第六代Inter? Core? i7/i5 CPU (Skylake)
? 2個內置DDR4內存插槽
? 1個用于存儲操作系統的mSATA硬盤和1個用于存儲拓展的SATA III硬盤
? 14個千兆以太網端口，實現網絡冗余
? 2個PCIe拓展插槽，用于安裝拓展模塊
? 4個USB端口，用于連接外部高速傳輸設備
? 2個獨立RS-232/422/485端口
? 嵌入式Debian 8 Linux系統（可根據訂單要求配置W10系統）
? 支持110~240 VDC和100~240 VAC電源輸入

硬件規格

計算機CPU：Intel第六代Skylake處理器（BGA CPU封裝）
? Core i5-6300U，2.4 Ghz，雙核CPU
? Core i7-6600U，2.6 GHz，雙核CPU
操作系統：Linux Debian 8（預裝）
注：可通過CTOS服務按訂單要求配置64位Windows 10 Enterprise LTSB
系統芯片組：Intel? HD Graphics 520
BIOS：配有SPI、ACPI的128 Mbit Flash BIOS
系統內存：32 GB容量，4 GB用于預裝Linux Debian 8；2個插槽用于安裝DDR4 SO-DIMM
USB：4個USB端口，支持系統引導，A型接頭
前面板：2個USB 2.0端口
后面板：2個USB 3.0端口
存儲內置：8 GB工業級mSATA，用于安裝64位Debian 8 Linux操作系統
存儲擴展：
? 1 x SATA 3.0
顯示圖形控制器：Intel? HD Graphics（集成）
顯示器接口：1個VGA輸出接口（DB15孔式接頭）和1個DVI-D接口
分辨率：
? VGA：CRT顯示模式分辨率高達1920 x 1200像素@ 60 Hz
? DVI-D：該顯示模式分辨率高達1920 x 1200像素@ 60 Hz
以太網接口LAN：14個10/100/1000 Mbps自適應端口(RJ45)
磁隔離保護：內建1.5 kV
串口串口標準：2個RS-232/422/485端口（接線端子）
靜電防護：接觸8 kV，空氣15 kV
電涌保護：8/20 μs波形下，相線與相線之間的浪涌電壓限值為2kV，相線與地線之間的浪涌電壓限值為4kV
絕緣：500 V
隔離：2 kV
上拉/下拉電阻：150k
流控：不支持
波特率：50bps ~ 115.2 kbps
串口信號RS-232：TxD, RxD, RTS.CTS, GND
RS-422：TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w：TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w：Data+, Data-, GND
LED指示燈系統：電源，存儲
LAN：連接或激活
串口：2
可編程：LED x 4
通訊：Module A x 16, Module B x 16
開關按鈕電源開關：On/Off（后面板）
復位按鈕：硬復位（前面板）
機械特性外殼：SECC金屬板(1 mm)
重量：6.5 kg (14.33 lb)
尺寸：440 x 301 x 90 mm (17.32 x 12.20 x 3.54 in)（不含機架安裝掛耳）
安裝：標準19英寸機架式安裝
工作環境工作溫度：-25~55 ℃ (-13~131 °F)
存儲溫度：-40~85 ℃ (-40~185 °F)
相對濕度：5~95%（無凝露）
抗振：3 mm (2-9 Hz), 10 m/s2 (9-200 Hz), 15 m/s2 (200-500 Hz) @ IEC-61850-3, IEC 60870-2-2/Bm/(3M6)/(4M6), 正弦波, 2-500 Hz, 1 Oct/分, 10周, 2小時40分鐘/軸
抗沖擊：100 m/s2 @ IEC-61850-3, IEC 60870-2-2/Bm/(3M6)/(4M6), 半正弦波, 11 ms
電源需求輸入電壓：100~240 VAC; 110~240 VDC
輸入電流：
0.82 A @ 100 VAC
1.77 A @ 110 VDC
安規認證安全：UL 60950-1, IEC 60950-1, EN 60950-1
變電站：IEC 61850-3, IEEE 1613, IEC 60255
軌道：EN 50121-4
保護繼電器：IEC 60255
EMC：EN 55032/24
EMI：CISPR 22, FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接觸：8 kV; 空氣：15 kV
IEC 61000-4-3 RS：80 MHz~1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：4 kV; 信號：4 kV
IEC 61000-4-5 Surge：電源：4 kV; 信號：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8
IEC 61000-4-11
綠色產品：RoHS, CRoHS, WEEE
可靠性報警工具：
? 內建蜂鳴器和RTC（實時時鐘），帶備份鋰電池
? 內建繼電器，用于聲音/可視化告警
自動重啟觸發器：內建WDT（看門狗定時器），支持1~255秒時間間隔系統重啟設置，可由軟件編程
MTBF（平均無故障時間） 時間：138,319小時
保修保修期：3年

軟件規格

Linux操作系統：64位Linux Debian 8
Web服務器(Apache)：可用于創建和管理網站；支持PHP和XML
文件系統：EXT4
互聯網協議族：TCP, UDP, IPv4, SNMPv1/v2c/v3, ICMP, ARP, HTTP, CHAP, PAP, SSH 1.0/2.0, SSL, DHCP, NTP, NFS, Telnet, FTP, TFTP, PPP, PPPoE
網絡安全：OpenVPN, iptables firewall
遠程訪問的Secure Shell：SSHSSH允許通過任何網絡遠程登錄到一個安全的加密控制臺
撥號網絡服務：Linux下的PPP Daemon，讓Unix主機使用PPP協議通過撥號接入網絡。采用‘chat’、‘dip’和‘diald’及其他方式。支持IP、TCP、DP和（對于 Linux）IPX (Novell)。 文件服務器：能夠讓遠程客戶端通過網絡來訪問文件和其他資源
看門狗服務：看門狗定時器可在軟件死機時觸發系統重啟，可設置為特定應用和系統故障
應用開發軟件：
? Moxa API Library（看門狗定時器，Moxa串行I/O控制器）
? GNU C/C++ cross-compiler
? GNU C library
? Perl
Windows 10 Enterprise LTSB（通過CTOS服務） 核心操作系統：
? 64-bit support
? Remote Client
? Remote Procedure Call
應用服務開發：
? .Net Framework 4.6
? Remote Desktop Protocol 10
? COM OLE Application Support
? COM+ Application Support
? MSMQ
? Works Folder Client
網絡服務：
? Internet Explorer 11
? IIS 10
文件系統和數據存儲：
? Windows Data Access Components
? Windows Backup and Restore
診斷工具：
? Common Diagnostic Tools
? Problem Reports and Solutions
圖形和多媒體控制：
? MPEG DTV-DVD Audio Decoder (MPEG-2, AAC)
? MPEG Layer-3 Audio Codecs (MP3)
? MPEG4 Decoders
? Windows Media Video VC-1 (WMV) Codecs
? DirectX and Windows Device Experience
? Create and play DVDs
? Photo Viewer
? Remote media streaming
? Windows Media Player
? Windows Mail
? Microsoft Print to PDF
? Internet Printing Client
? Windows Fax and Scan
? XPS Viewer
? XPS Services
管理：
? Group Policy Management
? Windows Management Instrument (WMI)
? Windows Update
網絡：
? Extensible Authentication Protocol (EAP)
? Internet Authentication Service
? Telnet Server
? Bluetooth
? Domain Services
? Network Access Protection
? Network and Sharing Center
? Quality of Service
? Remote Access Service (RAS)
? Telephony API Client
? Windows Firewall
? Wireless Networking
安全：
? Credential Roaming Service
? Credentials and Certificate Management
? Windows Authorization Manager (AZMAN)
? Windows Security Center
? Active Directory Rights Management
? Security Base
? Encrypted File System (EFS)
? MS AntiMalware
? Windows Defender
嵌入式功能：
? Unified Write Filter (UWF)
? Message Box Default Reply
? Registry Filter
? WSDAPI for .NET
嵌入式自我診斷：基于SNMP的遠程腳本監控、報告和控制
