簡介

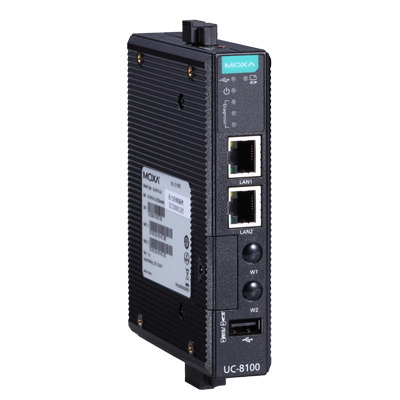

    UC-8100計算平臺是專為嵌入式數據采集應用而設計。UC-8100配備1或2個RS232/422/485串口，兩個10/100 Mbps以太網口，和1個迷你PCIe插槽，可搭配使用蜂窩模塊。這些多樣的通信能力讓UC-8100成為各種復雜的通訊解決方案。UC-8100采用Cortex-A8 RISC處理器，經過能源監控系統的優化，可以廣泛應用于各種工業應用。此外，接口類型靈活使得這款緊湊的嵌入式計算機不僅成為數據采集和控制系統中的一款可靠且安全的網關，還能成為大規模安裝應用的一個有效的通訊平臺。

計算機CPU：ARMv7 Cortex-A8 300/600/1000 MHz
OS（預裝）：Debian ARM 7 (Kernel 3.2)
DRAM：256 MB DDR3 SDRAM (512 MB max.)
USB：USB 2.0 host x 1 (type A connector)
存儲存儲擴展：
? SDHC/SDXC插槽，用于預裝OS和存儲擴展
? 1 GB SD卡，預裝OS，用于測試型號
? MicroSD卡插槽，用于存儲擴展（僅UC-8112-LX）
以太網LAN：2個10/100Mbps自適應網口(RJ45)
電磁隔離保護：1.5 kV built-in
串口串口：1或2個RS-232/422/485串口，軟件可選（5針端子接口）
Console口：RS-232 (TxD，RxD，GND)，4針接口(115200，n，8，1)
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流控：XON/XOFF，ADDC (automatic data direction control) for RS-485
波特率：最高可達115200 bps
串口信號RS-232：TxD，RxD，RTS，CTS，GND
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
LED指示燈系統：Power x 1，USB x 1，SD x 1，signal strength x 3(UC-8112/8162/8132 with cellular module)
LAN：10M/100M on connector
可編程：Diagnosis x 3
切換按鈕按鈕：初始配置為返回診斷報告，以及重啟設備置出廠默認配置
機械特性外殼：Polycarbonate plastic
重量：224 g
尺寸：101 x 27 x 128 mm (3.98 x 1.06 x 5.04 in)
安裝：導軌，壁掛（需安裝配件）
工作環境工作溫度：-10 ~ 60 ℃ (14 ~ 140 °F)
存儲溫度：-20 ~ 80 ℃ (-4 ~ 176 °F)
相對濕度：5 ~ 95% (non-condensing)
抗振動：2 Grms @ IEC 60068-2-64，random wave，5-500Hz，1 hr per axis (without any USB devices attached)
抗沖擊：20 g @ IEC 60068-2-27，half sine wave，30 ms
電源需求輸入電壓：12 ~ 24 VDC (3-pin terminal block，V+，V-，SG)
電源功耗：5.4 W（不含3G模塊和可擴展USB設備）
? 450 mA @ 12 VDC
? 225 mA @ 24 VDC
安規認證Safety：UL 60950-1，EN 60950-1，CCC (GB9254，GB17625.1)
EMC：EN55022 Class B，EN 55024-4-2，EN 55024-4-3，EN 55024-4-4，F(xiàn)CC Part 15 Subpart B Class A
Green Product：RoHS，CRoHS，WEEE
可靠性報警工具：Built-in RTC (real-time clock)
自動重啟觸發器：Built-in WDT (watchdog timer)
保修保修期：5年

軟件規格

LinuxOS：Debian ARM 7
Kernel：GNU/Linux 3.2
System Shell：DASH (default)，BASH
文本編輯器：vim，nano
網絡協議棧：TCP，UDP，IPv4，IPv6，SNMPv2，ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS，SSH，PPP，SFTP，RSYNC，SSL
可編程語言：PHP，Perl，Python
網絡安全棧：OpenVPN，iptables
Web服務器（Apache）：允許用戶創建和管理網站; 支持PHP and XML
終端服務器（SSH）：為非安全網絡上的兩臺主機提供安全的通訊
自我診斷：通過軟件的方式來檢查系統和硬件的狀態
Linux板級支持包（BSP）：
? GCC C/C++交叉編譯工具鏈
? Bootloader/ Kernel/ filesystem
蜂窩網絡(僅UC-8132-LX，UC-8162-LX和UC-8112-LX)
WVDIAL：支持p2p協議的撥號貓，可以使用pppd連接到因特網（支持型號: Sierra Wireless MC-8090）
QMI (Qualcomm MSM Interface)：基于glib庫的WWAN貓，使用的是高通MSM接口協議（支持型號: Sierra Wireless MC-7304，MC-7354，MC-9090）
MODBUS：基于Modbus協議進行數據發送和接收的軟件庫。該軟件庫是用C語言實現的，支持串口的RTU和網絡的TCP通訊
Watchdog：客戶可通過軟件實現系統重啟的硬件功能（提供Linux下標準API）
網絡安全安全啟動：采用新的認證算法的安全平臺。只有被授權的Linux內核和bootloader能夠被執行。（正在申請專利）
SUDO機制：Sudo（超級用戶功能）是允許普通用戶執行管理員權限的程序。默認情況下root用戶被禁用
現有軟件包安全升級：UC-8110上所以軟件包能夠通過Debian或者M(jìn)OXA APT服務器進行安全升級
USB保護：提供了USB禁用功能，防止U盤上惡意軟件攻擊
SD寫保護：提供針對文件系統SD卡和存儲擴展的SD卡進行寫保護機制。（僅僅UC-8112-LX支持存儲擴展SD卡）
TPM(認證平臺模塊版本1.2)：設備中包含了集成加密密鑰的專用的微處理器設計的安全硬件。（僅UC-8112-LX支持）
