簡介

  菊花鏈以太網I/O連接

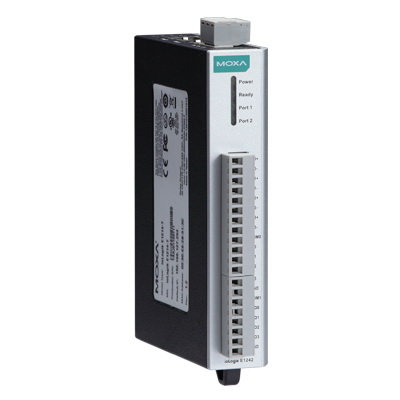

    Moxa正式推出一款全新的菊花鏈?zhǔn)揭蕴W(wǎng)I/O。ioLogik E1200工業遠程以太網I/O具有2個內嵌的以太網交換機口，可以將信息流向另一個以太網設備或連接到下一個菊花鏈上的ioLogik 產品。象生產自動化，安防監控系統，隧道監控等應用中，可以使用菊花鏈以太網來建立標準以太網線纜上的多點I/O網絡。許多工業自動化用戶對于多點配置使用在現場總線的應用相當熟悉。遠程以太網I/O ioLogik E1200的菊花鏈功能不僅增加了機器和控制面板間的連接，也降低了購買獨立以太網交換機的費用，同時還大大節省了勞力和線纜成本。例如，假設一個生產工廠包括700個車間（每個車間20個節點），布線成本的減少可以達到整個項目實施費用的15%。

特點

• 內建2端口以太網絡交換器，可組建鏈接拓墣

• 免費提供基于PUSH的 Moxa 主動式 OPC Server Lite
  - 可無縫連結任何 SCADA 系統
  - 節省80%網絡頻寬
  - 七倍快速的 I/O 反應速度

• 使用者定義的 Modbus/TCP 地址

• MXIO 鏈接庫，支持Windows、WinCE VB/VC.NET 和 Linux C API

• 可透過 Web 配置，支持導入／輸出功能

LAN以太網: 2 x 10/100 Mbps switch ports, RJ45
隔離保護: 1.5 KV magnetic isolation
協議: Modbus/TCP, TCP/IP, UDP, DHCP, Bootp, HTTP
模擬輸入類型：差分輸入
分辨率：16 位
I/O 模式：電流/電壓
輸入范圍：0 ~ 10 VDC、4 ~ 20 mA
精確度：
±0.1% FSR @ 25℃
±0.3% FSR @ -10 和 60℃
采樣率（所有通道）：每秒采集 12 次
輸入抗阻：10M ohms（最?。?br/>內置電流輸入電阻：120 ohms
數字輸入感應器類型：NPN、PNP 和干接點
I/O 模式：DI 或計數器
干接點：
? 邏輯 0：short ~ GND
? 邏輯 1：Open
濕接點：
? 邏輯 0：0 ~ 3 VDC
? 邏輯 1：10 ~ 30 VDC (DI COM ~ DI)
隔離保護：3K VDC 或 2K Vrms
計數器頻率：250 Hz，斷電存儲
數字輸出I/O 模式：DO 或脈沖輸出
脈沖輸出寬度：1 ms/500 Hz
過壓保護：45 VDC
過流限制：每個接點 600 mA
過熱保護：175℃（典型），150℃（最?。?br/>輸出電流：最大每通道 200 mA
隔離保護：3K VDC 或 2K Vrms
電源需求電源輸入：額定 24 VDC，12 ~ 36 VDC
電源功耗：典型130 mA @ 24 VDC
物理特性I/O 接線規格： 14AWG
尺寸：27.8X124X84 mm(1.09X4.88X3.31 in)
重量: 小于 200 g
環境需求工作溫度：-10 ~ 60℃ (14 ~ 140°F)
寬溫型號：-40 ~ 75℃ (-40 ~ 167°F)
儲存溫度：-40 ~ 85℃ (-40 ~ 185°F)
相對濕度：5 ~ 95% (無凝露)
安規認證EMI: FCC Part 15, CISPR (EN55022) class A
EMS: IEC 61000-4, IEC 61000-6
安全: UL508
沖擊: IEC 60068-2-27
自由落體: IEC 60068-2-32
震動: IEC 60068-2-6
注意: 請?jiān)L問Moxa網站了解最新認證信息.
保修保修期: 5 年
