簡介

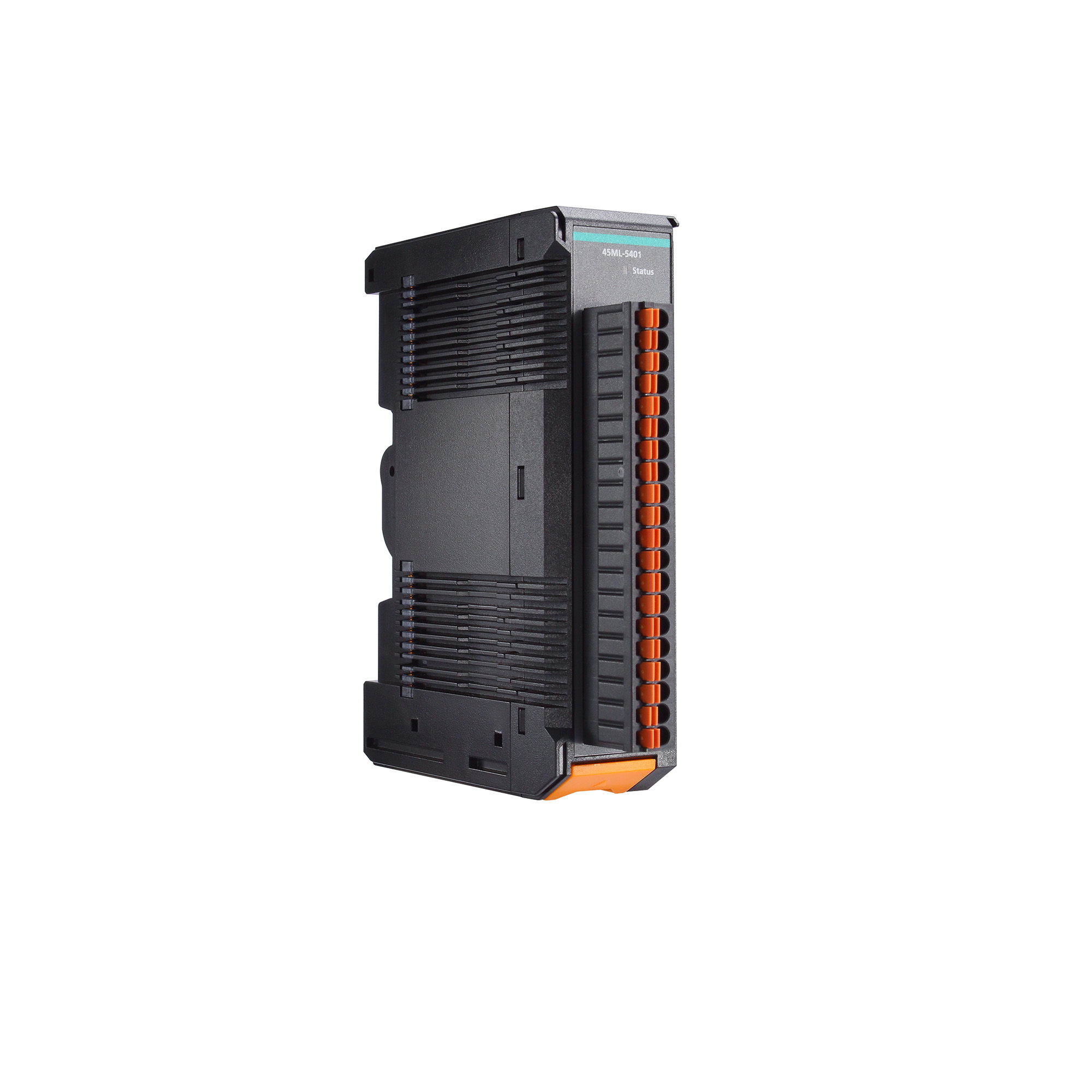

    ioThinx 4500 系列采用獨特的機械設計， 縮短了安裝和拆卸所需的時間。無需使用螺絲刀和其他工具， 即可完成硬件安裝的所有步驟， 包括在導軌上安裝設備， 以及為通信和 I/O 信號采集接線。此外，無需任何工具即可從導軌上拆下 ioThinx。使用鎖定和解鎖按鍵， 就能夠輕松拆除導軌上的所有模塊。

特點

規格

輸入/輸出接口

● 隔離保護

3k VDC 或 2k Vrms

串口界面

● 接頭

彈簧式 Euroblock 端子

● 端口數量

45ML-5401 系列： 4

● 串口標準

45ML-5401 系列：RS-232、RS-422、RS-485-2w

● 波特率

45ML-5401 系列：300、600、1200、1800、2400、4800、9600、19200、38400、57600、115200 bps

● 數據位

45ML-5401 系列：7、8

● 停止位

45ML-5401 系列：1，2

● 校驗位

45ML-5401 系列：偶、無、奇

● 流量控制

45ML-5401 系列：RTS/CTS（僅限 RS-232），XON/XOFF

● RS-485 上拉電阻/下拉電阻

45ML-5401 系列：10 kΩ

● RS-485 數據流向控制

45ML-5401 系列：ADDC?（自動數據方向控制）

串口信號

● RS-232

TxD、RxD、RTS、CTS、GND

● RS-422

Tx+、Tx-、Rx+、Rx-、GND

● RS-485-2w

Data+、Data-、GND

電源功耗

● 系統電源

45ML-5401 系列：74.1 mA @ 12 VDC

45ML-5401 系列：37.05 mA @ 24 VDC

● 現場電源

45ML-5401 系列：140.4 mA @ 12 VDC

45ML-5401 系列：59.8 mA @ 24 VDC

機械特性

● 外殼

塑料

● 尺寸

26.4 x 99 x 65.5 mm（1.04 x 3.9 x 2.58 英寸）

● 重量

45ML-5401 系列：115 g (0.254 lb)

● 安裝

導軌式安裝

● 接線

串口線纜，18 至 24 AWG

● 剝線長度

串口線纜，9 至 10 mm

工作環境

● 工作溫度

標準型號：-20 至 60°C（-4 至 140°F）

寬溫型號：-40 至 75°C（-40 至 167°F）

● 存儲溫度（含包裝）

-40 至 85°C（-40 至 185°F）

● 相對濕度

5 至 95%（非冷凝）

● 海拔

高達 2000 m

安規認證

● EMC

EN 55032/35

● EMI

CISPR 32，F(xiàn)CC Part 15B Class A

● EMS

IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV

IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m

IEC 61000-4-4 EFT：電源：1 kV；信號：1 kV

IEC 61000-4-5 Surge：電源：2 kV；信號：1 kV

IEC 61000-4-6 CS：3 V

IEC 61000-4-8 PFMF

● 沖擊

IEC 60068-2-27

● 振動

IEC 60068-2-6

聲明

● 綠色產品

RoHS、CRoHS、WEEE

MTBF

● 時間

45ML-5401 系列：916,671 小時

● 標準

Telcordia SR332

保修

● 保修期限

5 年
