簡介

    ioLogik 2500是一款智能遠程I/O，具有獨特的硬件和軟件設計，使其成為各種工業數據采集應用的理想解決方案。ioLogik 2500內建了4個非網管交換機端口和2個RS-232/422/485串口，可方便的連接現場各種設備。其中的一個以太網端口可用于菊花鏈拓?fù)洌罡呖蛇B接8臺ioLogik E1200進行I/O端口的擴充，可超過100個I/O通道。ioLogik2500還可作為“首”設備，搭配Click&Go Plus邏輯控制整個I/O陣列。更重要的是，只需一個IP地址，ioLogik 2500可將整個I/O陣列接入網絡，對那些IP地址不足的工業應用而言，這是一個完美的解決方案。

特點

• 新的Click&Go Plus邏輯控制，提供更強大的前端智能

• 內建4個非網管交換機端口

• 優化的I/O擴展端口，支持菊花鏈，最高可連接8臺ioLogik E1200

• 2個RS-232/422/485串口

• 內置數據記錄儀，支持FTP服務器，以及最高可達32 GB的 microSD卡

• 使用專利MX-AOPC UA Server進行主動通訊

• 支持寬溫：-40 ~ 75 ℃（-40 ~ 185 °F）

ioLogik 2512規格

輸入和輸出數字輸入：8個通道
可配置DI/O：8個通道
隔離保護：3k VDC 或 2k Vrms
數字輸入傳感器類型：濕接點 (NPN or PNP)，干接點
輸入漏電：< 1 mA (@ 30 VDC)
I/O類型：DI或事件計數器
干接點：
? On：short to GND
? Off：open
濕接點 (DI to COM)：
? On：10 to 30 VDC
? Off：0 to 3 VDC
Common類型：8 points per COM
計數器頻率：2.5 kHz
數字濾波時間間隔：軟件可選
數字輸出類型：Sink
I/O類型：DO或脈沖輸出
脈沖輸出頻率：5 kHz
過壓保護：45 VDC
過流保護：1.5 A per channel @ 25 ℃
過熱關閉：175 ℃ (min.)
額定電流：500 mA per channel @ 25 ℃

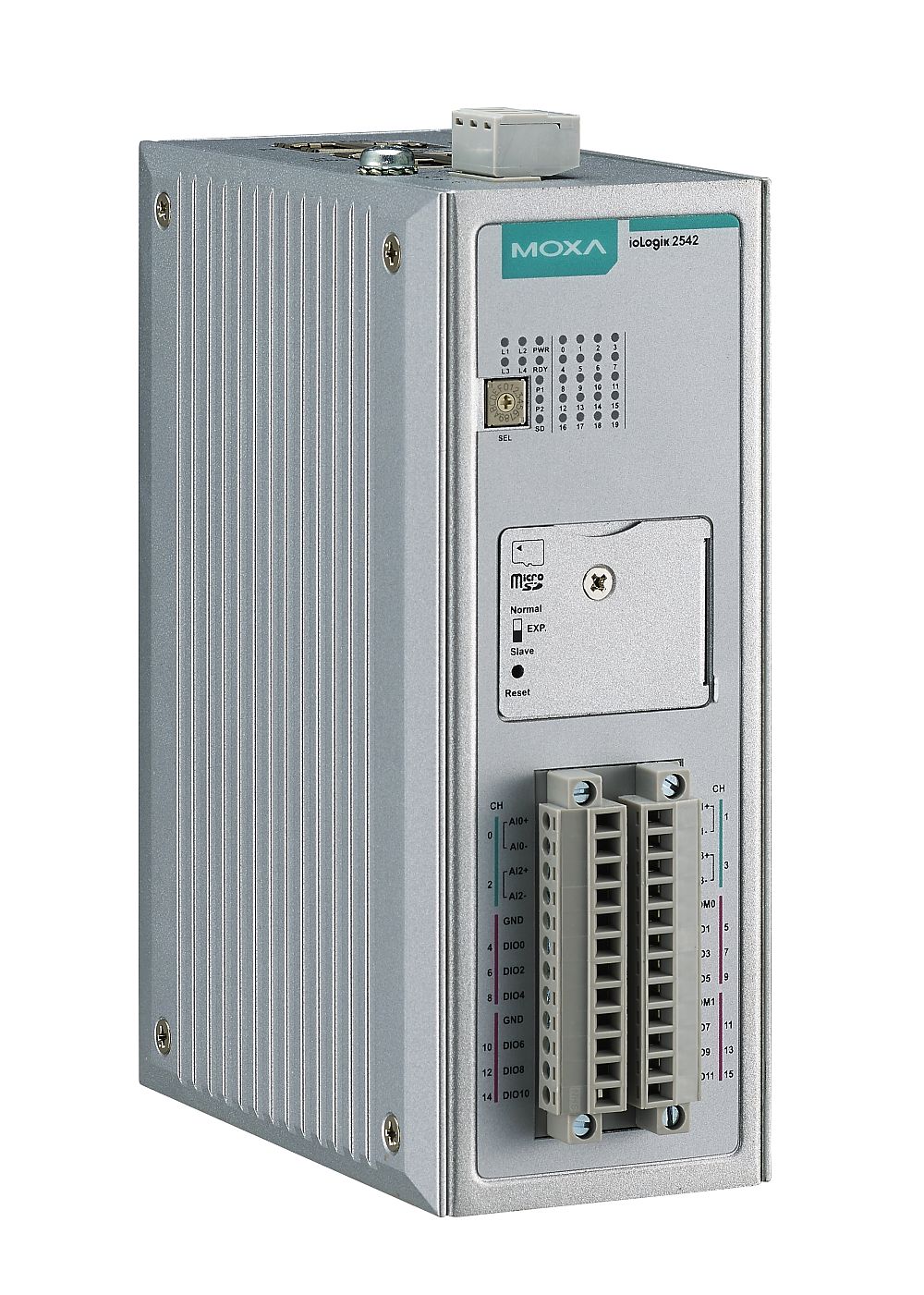

ioLogik 2542規格

輸入和輸出模擬輸入：4個通道
可配置DI/O：12個通道
隔離保護：3k VDC 或 2k Vrms
模擬輸入類型：差分輸入
分辨率：16 bits
I/O類型：電壓/電流（軟件可選）
額定輸入：±10 V1，0 to 10 V，0 to 20 mA，4 to 20 mA
(with burn-out detection)
精確度：
? ±0.1% FSR @ 25 ℃
? ±0.3% FSR @ -10 and 60 ℃
? ±0.5% FSR @ -40 and 75 ℃
采樣率：
? 所有通道：400 samples/sec
? 每個通道：100 samples/sec
輸入阻抗：> 1M ohms (min.)
內置電流輸入電阻：120 ohms
數字輸入傳感器類型：濕接點 (NPN or PNP)，干接點
輸入漏電：< 1 mA (@ 30 VDC)
I/O類型：DI或事件計數器
干接點：
? On：short to GND
? Off：open
濕接點 (DI to COM)：
? On：10 to 30 VDC
? Off：0 to 3 VDC
通用類型：6 points per COM
計數器頻率：2.5 kHz
數字濾波時間間隔：軟件可配置
數字輸出類型：Sink
I/O類型：DO或脈沖輸出
脈沖輸出頻率：5 kHz
過壓保護：45 VDC
過流保護：1.5 A per channel @ 25 ℃
過熱關閉：175 ℃ (min.)
額定電流：500 mA per channel @ 25 ℃

通用規格

LAN以太網：
? 4個10/100 Mbps RJ45交換機端口
? 1個優化的下行通信端口與ioLogik E1200系列組建菊花鏈結構
注意：這種菊花鏈結構不支持ioLogik E1261W-T、E1261H-T和E1263H-T。
保護：1.5 kV電磁隔離保護
協議：Modbus/TCP1，TCP/IP1，UDP1，DHCP1，BOOTP1，SNMP1，HTTP1，CGI1，SNTP1，SMTP
串口通信串口：2個，RJ451，3-in-1 interface
協議：Modbus/RTU (master)1，serial tunnel mode (client/server)
串口線保護：≥ 8 kV ESD for all signals
串口通信參數校驗位：None1，Odd，Even
數據位：5，6，7，8
停止位：1，1.5，2
流控：None，RTS/CTS
波特率：1200 ~ 115200 bps
協議：Modbus/RTU
電源需求輸入電壓：24 VDC nominal，9 to 48 VDC
機械特性接線：I/O cable max. 14 AWG
安裝：導軌，壁掛
存儲擴展插槽：高達32 GB microSD存儲卡（兼容SDHC）
注意：若虛保證產品應用于極端溫度，請使用工業級寬溫SD卡。
工作環境工作溫度：
標準型號：-10 ~ 60 ℃ (14 ~ 140 °F)
寬溫型號：-40 ~ 75 ℃ (-40 ~ 167 °F)
存儲溫度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相對濕度：5 ~ 95% (non-condensing)
海拔：高達2000 m
安規認證Safety：UL 5081，EN 60950-1，NCC
EMI：EN 55022；EN 61000-3-2；EN 61000-3-3;FCC Part 151，Subpart B1，Class A
EMS：EN 550241，EN 61000-4-21，EN 61000-4-3,EN 61000-4-41，EN 61000-4-51，EN 61000-4-6,EN 61000-4-81，EN 61000-4-11，EN 61000-6-2
Radio：FCC Part 22H1，F(xiàn)CC Part 24E,EN 301 489-1，EN 301 489-71，EN 301 511
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS1，CRoHS1，WEEE
保修保修期：5年
