產品概述

    何謂色偏(Skew)？
    當模擬信號從電腦通過較短的線纜直接連接顯示器時，可呈現出高質量影像；然而在現今數據中心、實驗室、商店與電子廣告牌安裝環境下，視頻線纜的距離需求變得較長且較遠。為了解決這些笨重且昂貴的視頻線纜長度限制，可使用KVM信號延長器與VGA信號延長器并通過Cat 5e線纜傳送影像。但當R/G/B影像信號分別通過Cat 5e線纜里其中三對不同絞線率的單股絞線進行長距離傳輸時，所產生的顏色相位(color phase)與時間誤差(timing errors)就叫做「Skew」，其會產生斑點、模糊、毛邊的色偏滲色現象，當連接線纜愈長時，影像衰退的狀況則愈明顯。

    為何要使用低色偏Cat 5e線纜？
    為了補救色偏失真現象，ATEN開發出低色偏Cat 5e線纜–2L-2801，此高效能Cat 5e線纜長度305米(1000英尺)，因其高頻寬及絞線率較為一致的關系，可適用于視頻與KVM信號延長器以進行長距離高質量的影音傳輸。該款低色偏線纜專為電子廣告牌等RGB視頻應用所設計，并可支持比傳統Cat 5e線纜更長距離的影音傳輸。使用2L-2801低色偏Cat 5e線纜可減少影像模糊與滲色，并確保影像在所有視頻相關的應用中能清晰的傳輸。

功能特點

• 支持高質量RGB影像長距離傳輸

• 高頻寬350MHz

• 低色偏線纜長度達305米

• 延遲色偏(Delay Skew)：1-350MHz 20nS / 100m Max.

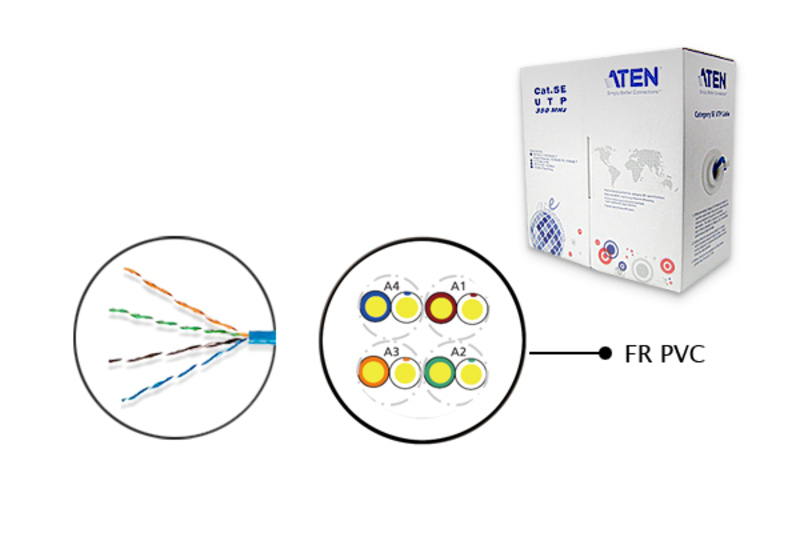

• 線纜外包覆采用FR PVC(耐燃PVC)

• 無遮蔽設計

• 導體材質：24 AWG銅線

• 兼容于與ATEN模擬式Cat 5視頻延長器、KVM信號延長器與Cat 5 KVM多電腦切換器

• 獲UL, ETL認證

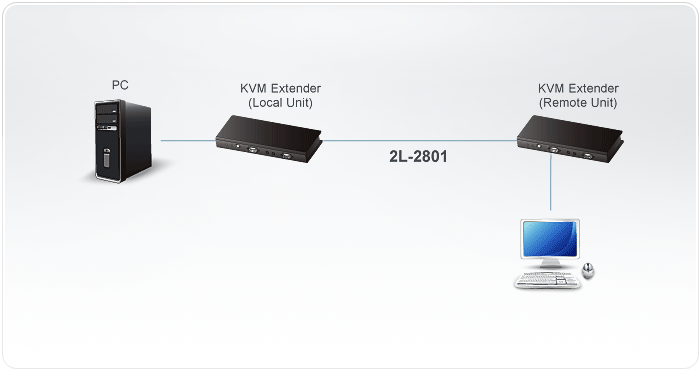

連線圖

技術規格
