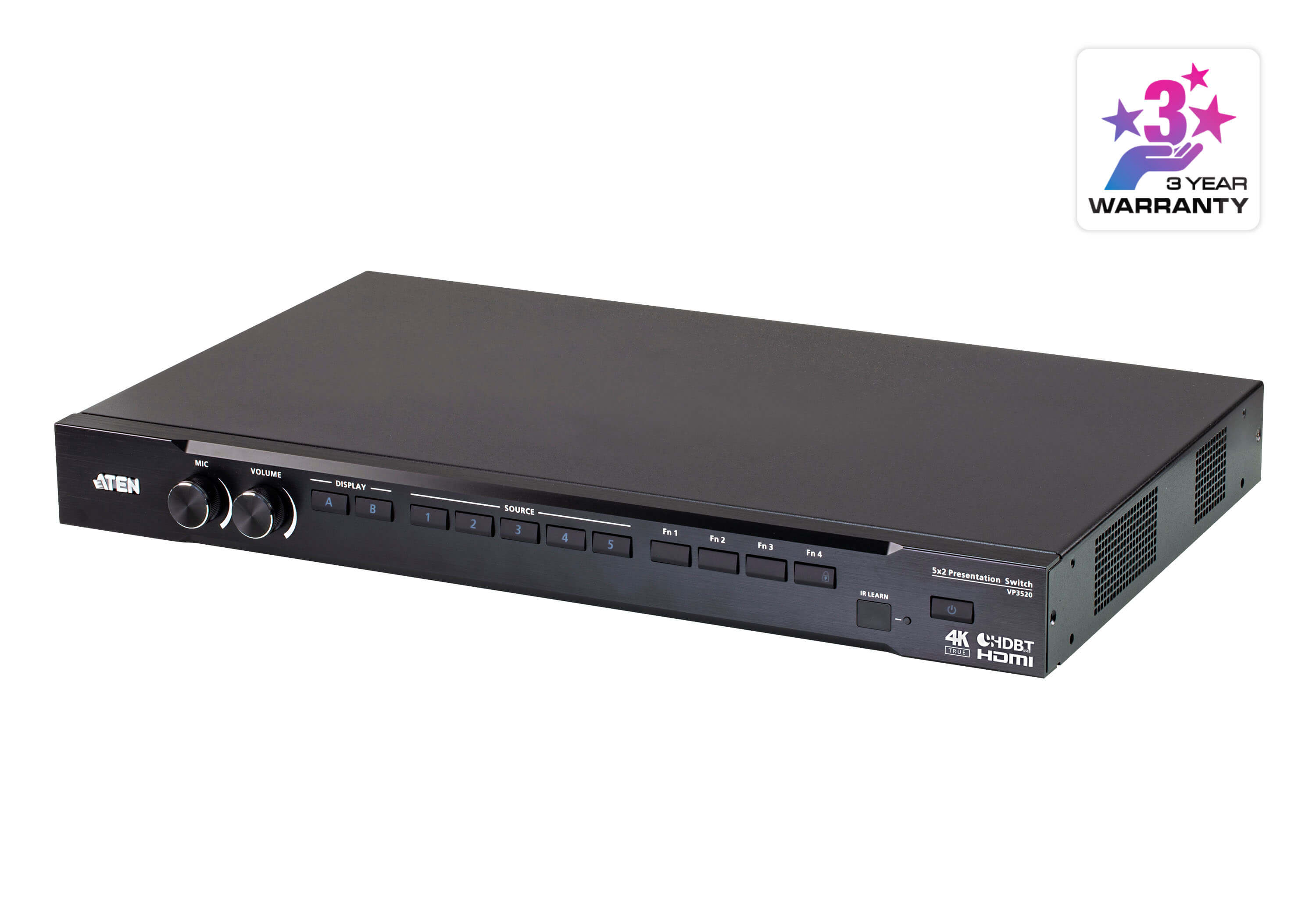

規格型號：VP3520
產品簡述：5 x 2 True 4K Seamless 矩陣式演示切換器搭載控制功能
產品概觀
ATEN VP3520是一款多合一的矩陣式演示切換器，整合視頻矩陣式切換器、4K升頻器 、HDBaseT視頻延長器和音頻DSP功能于一個可輕松安裝在桌下或機架中的精巧型設備中。搭載控制功能的VP3520矩陣式演示切換器具有4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)的True 4K視頻分辨率與高動態范圍(HDR)技術，可將清晰的影像呈現于兩個顯示器上。支持4K @ 60 Hz、HDMI與HDCP 2.2的VP3520，采用FPGA矩陣式架構的Seamless Switch? (無縫切換) 技術，可確保連續的視頻串流、實時控制和穩定的信號傳輸。VP3520內建高性能4K升頻器，可輕松將多種輸入分辨率轉換為輸出顯示分辨率，提供用戶最佳的視頻和圖像質量呈現于兩個顯示器上。
VP3520具備靈活的音頻解嵌功能，靈活的音頻路由設計，可滿足不同的應用需求。在簡單的設定中，可以直接連接和切換HDMI 音頻到顯示器音頻。以較復合的設定，則可將 HDMI音頻解嵌到音頻線路輸出，以便連接到較為喜歡的室內音頻設備。VP3520 配備5路數字輸入端口對1個HDBaseT和1個HDMI True 4K的獨立輸出埠，讓使用者能同時控制2臺顯示器，并提高專業演示的效率和影響力。VP3520具備立體聲線路輸出埠、同軸輸出端口，和2 x 10 W功率放大器，提供使用者同時可用主動和被動喇叭的靈活性。
在控制功能方面，VP3520 為使用者提供了多種控制選項，例如前面板按鈕、紅外線遙控器、RS-232 連接端口指令、網絡圖形用戶界面 (GUI) 與ATEN Video Presentation Control App。此外，VP3520還可以控制電視顯示器、投影機和監視器等AV設備。它是所有會議空間和教育環境的理想選擇，包括小型會議室、教室、訓練教室或任何其他演示環境，例如展覽館或飯店。
1x VP3520 5 x 2 True 4K 無縫矩陣式演示切換器搭配控制
1x 紅外線接收器
1x 紅外線遙控器
1x 電源線
3x 2 針式接線端子
3x 3 針式接線端子
1x 4 針式接線端子
1x 機架安裝套件
1x 腳墊組 (4 片)
1x 使用說明
產品特性
顯示器控制
自動顯示開/ 關控制 – 可通過CEC、IR、RS-232、PJLink來控制顯示器，并通過繼電器控制投影機的屏幕
靈活的控制方式 – 由信號源偵測或前面板上的4個功能鍵來觸發
流暢的數字AV矩陣式切換
支持5組多格式輸入 – 3個HDMI、2個HDBaseT輸入
1個HDMI和1個HDBaseT 輸出
音頻嵌入 – 立體聲音頻可嵌入至顯示輸出或分離輸出至立體聲line out 和光纖音頻輸出
音頻解嵌 – HDMI/HDBaseT音頻可解嵌為獨立的音頻并輸出至立體聲line out
內置音頻DSP – 支持48V幻象電源的麥克風輸入；麥克風輸入的音頻可與系統音頻混音至顯示輸出
偵測到麥克風輸入信號時自動降低系統音頻輸出的音量
自動切換 – 自動偵測并切換至新接入的信號源，節省切換時間并提高操作便利性
音頻放大器 – 配備喇叭輸出的2 x 10 W內置功率放大器于接線端子連接器
高畫質影像與輸出分辨率
超卓的影像畫質 – 支持True 4K 分辨率高達4096 x 2160 @ 60Hz (4:4:4) (HDMI) / 4096 x 2160 @ 60Hz (4:2:0) (HDBaseT)
支持4K HDR
4K 升頻器 – 4K升頻器可將輸入分辨率轉換為高清顯示分辨率
EDID Expert? – 協助您選擇EDID設定，提供順暢的啟動、高畫質顯示和跨屏幕呈現高清分辨率
HDMI;兼容HDCP 2.2
多功能流暢操作
多種控制選項 – 通過前面板按鈕、紅外線遙控器、RS-232和web用戶接口等方式提供靈活流暢的控制
RS-232 和IR通道 – 通過HDBaseT聯機即可進行設備控制，不需額外接線
支持待命模式，可節省電源并可快速喚醒
支持消費性電子控制 (CEC)
通過單一接線延長傳輸距離
Power over HDBaseT (POH) – 通過現有通訊線即可進行遠程供電；內置指撥開關可選擇受電設備
長距離傳輸 – 通過單一Cat 6 / 6a或ATEN 2L-2910 Cat 6線即可傳輸影音頻號和RS-232 / IR控制信號長達70m*
*備注：此為VP3520的HDBaseT輸入與輸出端同時使用時，兩端各延長70公尺的傳輸距離加總。
產品拓?fù)鋱D
產品規格
| 視頻輸入 | |
| 接口 | 3 x HDMI Type A 母頭 (黑) 2 x HDBaseT (RJ-45) 母頭 (銀) PoH可選受電端 |
| 最長距離 | HDMI: 4K@60Hz (4:4:4) 高達5m; 4K@30Hz 高達10m; 1080p@60Hz 高達15m HDBaseT: 4K@30Hz 高達35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60Hz 高達60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6) |
| 視頻輸出 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) 1 x HDBaseT (RJ-45) 母頭 (銀) PoH可選受電端 |
| 最長距離 | HDMI: 4K@60Hz (4:4:4) 高達 5m; 4K@30Hz 高達 10m; 1080p@60Hz 高達 15m HDBaseT: 4K@30Hz 高達 35m (Cat 5e/6) / 40m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60Hz 高達 60m (Cat 5e/6) / 70m (Cat 6a/ATEN 2L-2910 Cat6) |
| 視頻 | |
| 最高分辨率 | HDMI: 高達 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) HDBaseT: 高達 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0) ; 高達 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 兼容協議 | HDMI; 4K HDR 兼容HDCP 2.2; 消費性電子控制 (CEC) |
| 音頻 | |
| 輸出 | Line Out (Unbalanced): 1 x 3 孔接線端子 數字音頻: 1 x 同軸 放大器輸出: 1 x 固定螺絲連接器，4 極 |
| 輸入 | 立體聲音頻 (HDMI/HDBT): 1 x 迷你立體聲插孔母頭 (綠) 麥克風: 1 x 固定螺絲連接器, 3 極 (具有可選幻象電源) |
| 接口 | |
| 繼電器 | 2 x 固定螺絲連接器, 2 極 |
| 電源 | 1 x 3-Prong AC 插座 |
| 開關 | |
| 電源 | 1 x 按鈕開關 (LED: 綠 / 橘) 1 x 撥動開關 (+48V 幻象電源) |
| 視頻輸入端口選擇 | 5 x 按鈕開關 (LED: 綠) |
| 視頻輸出端口選擇 | 2 x 按鈕開關 (LED: 橘) |
| 選擇 | Mic: 1 x 旋鈕 Volume: 1 x 旋鈕 Mode / Unlock: 1 x 按鈕開關 功能鍵: 4x 按鈕 |
| 控制 | |
| 以太網 | 1 x RJ-45 母頭 (銀); 支持PJLink 協議 |
| IR | 1 x 迷你立體聲插孔母頭 (黑); VP 設備控制 1 x 固定螺絲連接器, 2 極; 影音設備控制 |
| RS-232 | 1x DB-9 母頭 (黑); VP 設備控制和配置 1 x 固定螺絲連接器, 3極 ; 影音設備控制 |
| EDID 設定 | EDID 模式: ATEN Default / Display A / Remix |
| 功耗 | AC110V:46.7W:314BTU/h AC220V:45.8W:310BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0-40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 3.80 kg ( 8.37 lb ) |
| 尺寸 (長 x 寬 x 高) | 43.24 x 27.23 x 4.40 cm (17.02 x 10.72 x 1.73 in.) |
| 裝箱數 | 3 pcs |
| 附註 | 對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。 |
