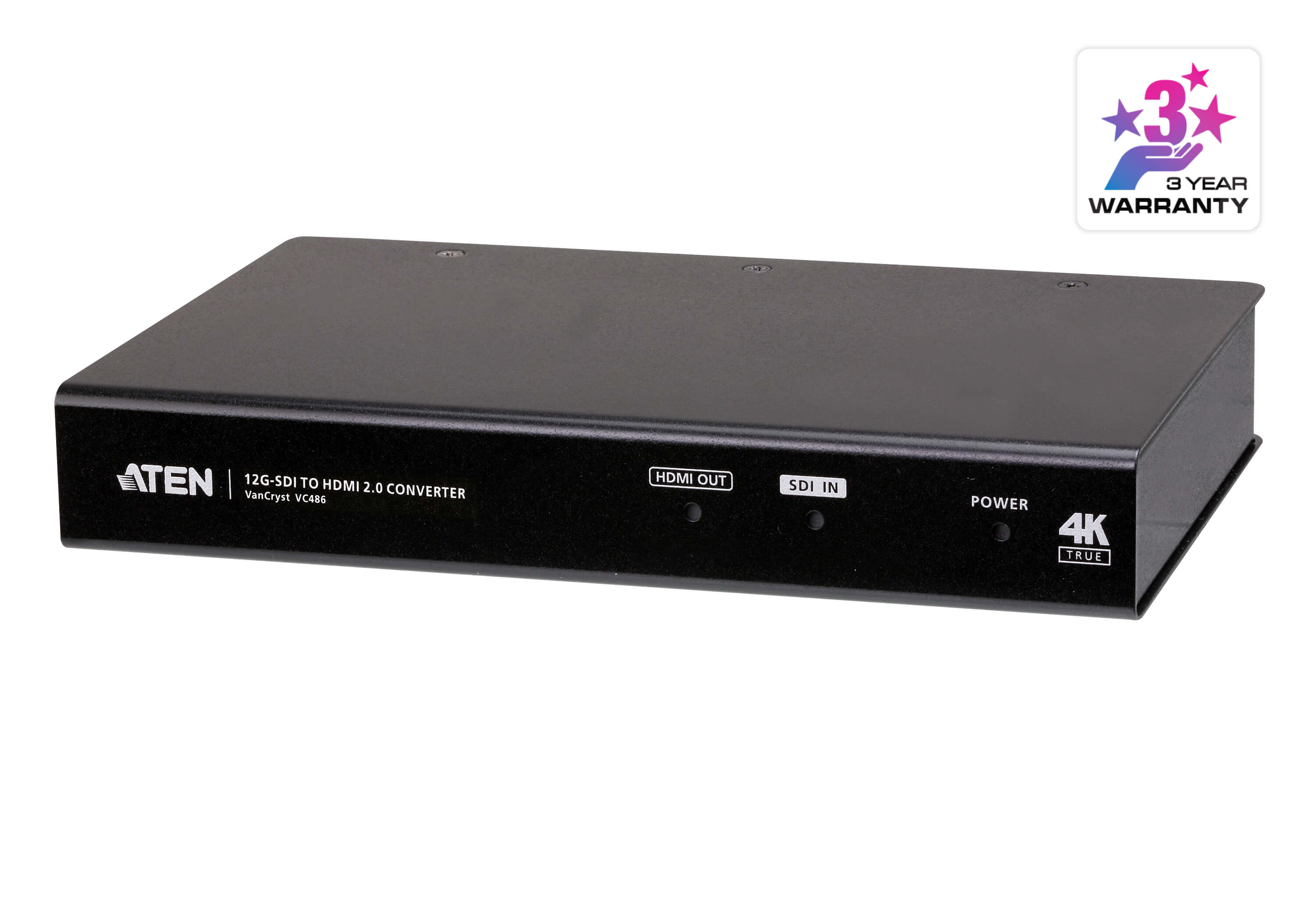

規格型號：VC486
產品簡述：12G-SDI 轉HDMI影音轉換器
產品概觀
VC486是一款能將HD/3G/6G/12G-SDI輸入信號實時轉換為HDMI格式的影音轉換器，根據SDI信號格式支持不同的傳輸距離，涵蓋45m(12G-SDI)、60m(6G-SDI)、90m(3G-SDI)與150m(HD-SDI)，便于靈活地配置專業影音環境。此外，搭配VC486 Configuration Software使用，用戶可以輕松通過軟件設定VC486的輸入信號、輸出信號與音頻。VC486能將SDI信號轉換為HDMI，適用于廣播、醫療影像傳輸與工業用檢測。
1x VC486 12G-SDI 轉HDMI影音轉換器
1x 電源適配器
1x HDMI LockPro
4x 腳墊
1x 使用說明
產品特性
將HD/3G/6G/12G-SDI輸入信號實時轉換為HDMI格式
可re-clock SDI信號，達成高質量的信號傳輸
支持SDI標準SMPTE-292/424/425-3/2081/2082
支持SDI傳輸距離長達45m(12G-SDI)、60m(6G-SDI)、90m(3G-SDI)與150m(HD-SDI)
支持SDI格式：
? HD-SDI (SMPTE 292M, 296M, 高達1.485 Gbps)
? 3G-SDI (SMPTE 424M, 425M level A與B, 高達2.97 Gbps)
? 6G-SDI (SMPTE 2081-1, SMPTE 2081-10, 高達6 Gbps)
? 12G-SDI (SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1與SMPTE 2082-10, 高達12 Gbps)
支持模擬立體聲音頻輸出、附RCA (R/L)端子
自動偵測視頻輸入信號
具備8段旋轉開關以選擇模擬聲道
配有防脫落電源插孔鎖

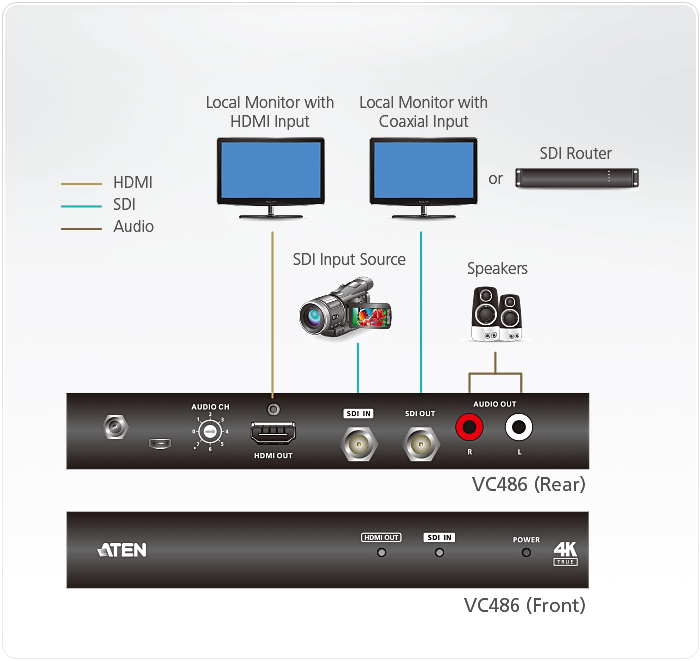

產品拓撲圖
產品規格
| 開關 | |
| 音頻 EDID 選擇 | 1 x 旋轉開關 (8段) |
| 控制 | |
| USB | 1 x Micro USB (固件升級) |
| 視頻輸入 | |
| 接口 | 1 x SDI (BNC連接器，互鎖插座) |
| 阻抗 | 75 Ω |
| 視頻輸出 | |
| 接口 | 1 x HDMI (Type-A) 母頭 1 x SDI (BNC連接器，互鎖插座) |
| 阻抗 | HDMI 100 Ω / SDI 75 Ω |
| 視頻 | |
| 最大數據速率 | 12 Gbps |
| 支持分辨率 | 720p50, 720p59.94, 720p60 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 , 1080PsF25, 1080PsF29.97, 1080PsF30 1080i50, 1080i59.94, 1080i60 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 25PsF 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p |
| 最長距離 | [12G-SDI] 長達 45m [6G-SDI] 長達 60m [3G-SDI] 長達 90m [HD-SDI] 長達 150m HDMI 長達 3m (3840 X 2160@60Hz) |
| 音頻 | |
| 輸出 | 1 x HDMI (Type-A) 母頭 2 x RCA 端子母頭 (R/L, 模擬音頻) |
| 格式 | Compliance with HDMI 2.0 with 2 CH Audio |
| SDI 格式 | HD-SDI (SMPTE 292M, 296M, 高達 1.485 Gbps) 3G-SDI (SMPTE 424M, 425M level A, 高達 2.97 Gbps) 6G-SDI (SMPTE 2081-1, SMPTE 2081-10, 高達 6 Gbps) 12G-SDI (SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 和 SMPTE 2082-10, 高達 12Gbps) |
| 接口 | |
| 電源 | 1 x DC 5V 3A, 鎖扣式 |
| 功耗 | DC5V:5.69W:27BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0 - 40 oC |
| 儲存溫度 | -20 - 60 oC |
| 濕度 | 20 - 90% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.65 kg ( 1.43 lb ) |
| 尺寸 (長 x 寬 x 高) | 18.20 x 12.96 x 2.87 cm (7.17 x 5.1 x 1.13 in.) |
| 裝箱數 | 5 pcs |
| 附註 | 對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。 |
