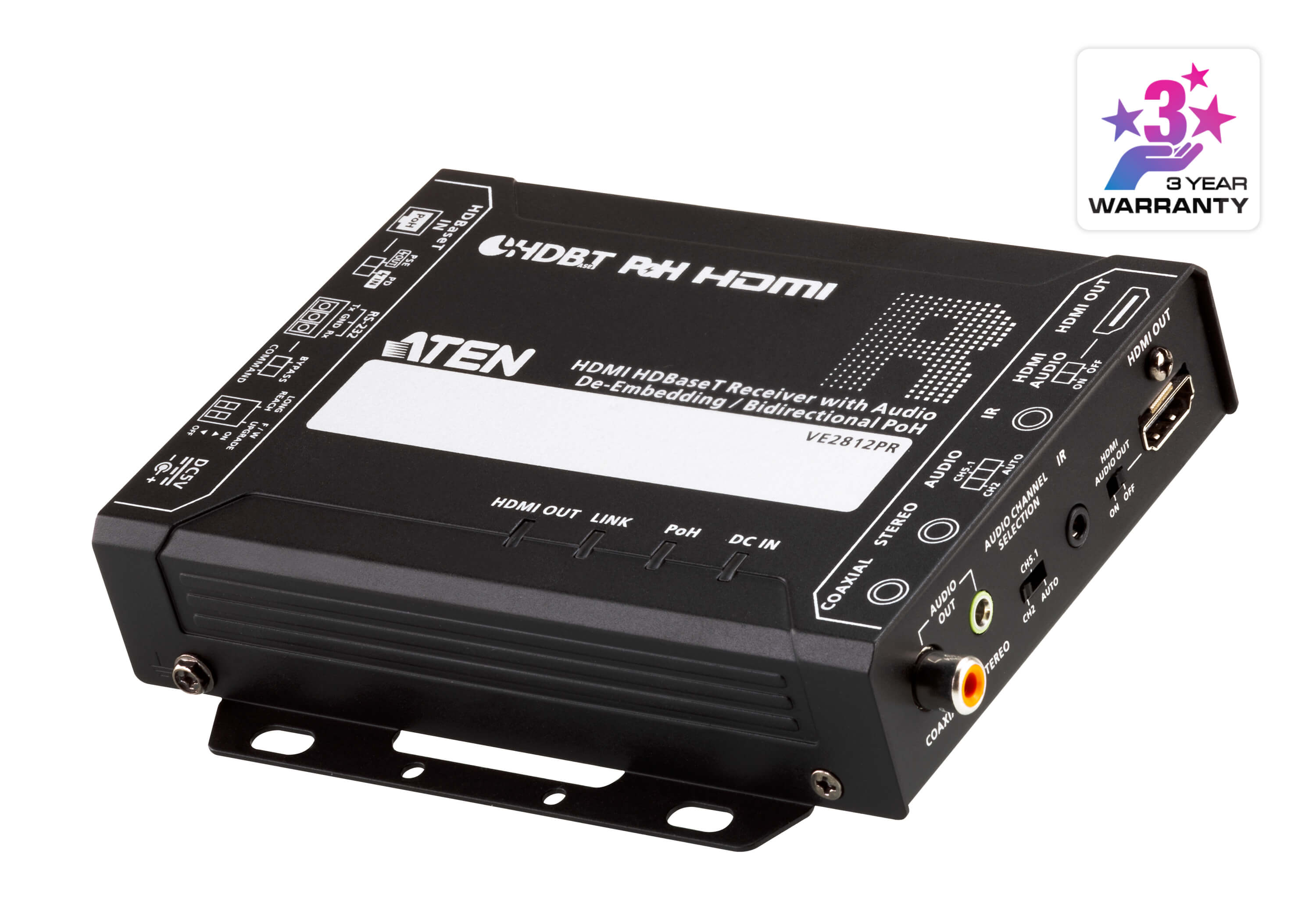

規格型號：VE2812PR
產品簡述：HDMI HDBaseT 接收器內置音頻輸出 / 雙向PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD)
產品概觀
VE2812PR采用強大的HDBaseT Class A技術，為一款內置音頻獨立輸出功能的HDMI接收器，讓使用者通過一條Cat 5e/6 / 6a或ATEN 2L-2910 Cat 6線材，即可將4K HDMI影音頻號與控制信號延伸至達100m處。當啟用HDBaseT Long Reach (長距離) 模式時，VE2812PR能將HDMI信號延伸達150m，且分辨率可達1080p。
為有效提升應用彈性，VE2812PR擁有雙向PoH特點，讓本地受電的VE2812PR可授電給在遠處支持PoH且啟用PD供電的Tx裝置 (建議搭配使用ATEN VE2812AT系列)，亦或是讓支持PoH且啟用PSE的Tx裝置 (建議搭配使用ATEN VE1812T) 能通過線材供電給VE2812PR。此外，VE2812PR支持音頻獨立輸出，可解嵌HDMI信號源中的聲音信號，并將其轉換成Coaxial 或Stereo立體聲，輸出至獨立的音頻系統中播放。內置的RS-232和雙向IR端口有效提升控制信號傳輸的便利性。VE2812PR符合HDMI (4K2K、3D、色深)與HDCP 2.2規范，也符合CEC認證，能輸出高質量、無壓縮的HDMI信號。
VE2812PR機身精巧，安裝簡易，節省空間。此解決方案適用于任何需要長距離延伸4K HDMI信號與控制信號的中小型場景，例如會議室、講堂或數字廣告牌應用。
1x VE2812PR HDMI HDBaseT 接收器內置音頻輸出/雙向PoH
1x RS-232端子臺
1x 腳墊組(四入)
1x 電源適配器
1x 使用說明
產品特性
通過一條Cat 5e/ 6 / 6a或ATEN 2L-2910 Cat 6線材，即可將4K HDMI影音頻號與控制信號延伸達100m
當啟用HDBaseT Long Reach (長距離) 模式時，能將HDMI信號延伸達150m，分辨率可達1080p
雙向 PoH :
- 本地受電的VE2812PR可授電給在遠處支持PoH且啟用PD供電的Tx
- 讓支持PoH且啟用PSE的Tx能通過線材供電給VE2812PR
音頻獨立輸出功能 (Audio De-embedding) – 支持HDMI音頻解嵌，并將其轉換成Coaxial S/PDIF、立體聲音頻輸出
支持音頻EDID切換 (2ch、5.1ch與AUTO)
支持RS-232串口命令控制切換 – 提供Command與Bypass兩種模式，以滿足不同應用情境之需求
支持雙向IR信號傳輸 – 通過單一IR端口可雙向傳輸 (IR傳輸單次僅供單向傳輸)
HDMI (3D、色深、4K)；符合HDCP 2.2規范
支持固件更新
內置8kV / 15kV ESD靜電保護
即插即用
可安裝于機架 – 搭配VE-RMK1U視頻延長器機架安裝套件

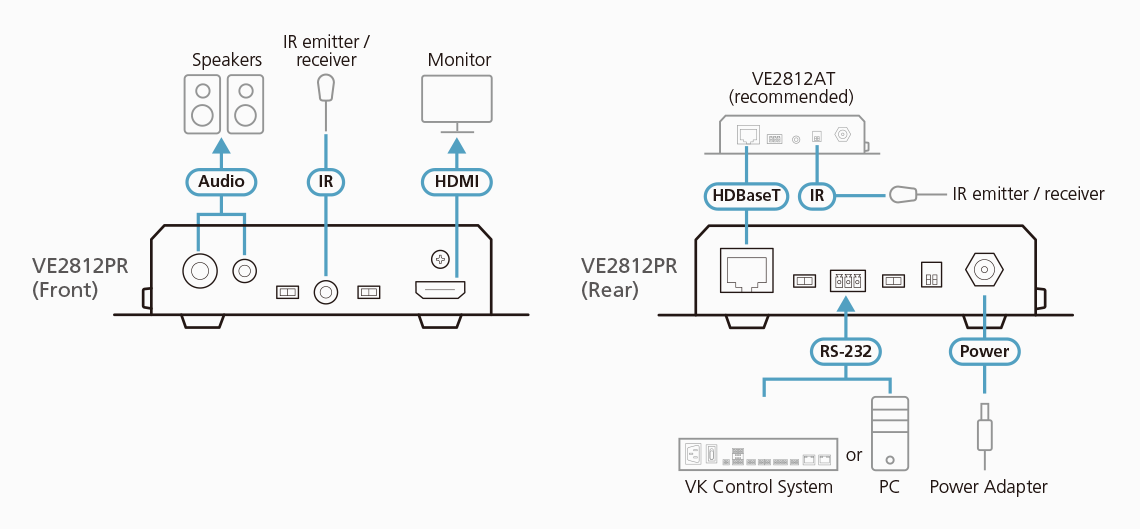

產品拓撲圖
產品規格
| 視頻輸出 | |
| 接口 | 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω |
| 最長距離 | 3 m |
| 視頻 | |
| 最大數據速率 | 10.2Gbps (每通道3.4Gbps) |
| 最大像素時鐘頻率 | 340 MHz |
| 兼容協議 | HDMI (3D, 色深, 4K) 兼容HDCP2.2 消費性電子控制 (CEC) |
| 最高分辨率 | *支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 最高分辨率/最長距離 | 高達4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) |
| 音頻 | |
| 輸出 | 1 x HDMI Type A 母頭 (黑) 1 x 迷你立體聲插孔母頭 (綠) 1 x SPDIF Coaxial 母頭 (橘) |
| 控制 | |
| RS-232 通道 | 連接接口: 1 x 3 孔端子臺; 形式: DTE 波特率: 115200, 數據位:8, 停止位:1, 無同位檢查及流量控制 |
| IR 通道 | 1 x 迷你立體聲插孔母頭 (黑), 全范圍IR 雙向bypass |
| 開關 | |
| 電源已選擇 | 1 x 滑動開關 - POH 電源選擇: PSE / PD |
| HDMI 靜音 | 1 x 滑動開關 - HDMI Audio ON/OFF |
| 音頻 EDID 選擇 | 1 x 滑動開關 - 音頻輸出格式選擇: 2ch / 5.1ch / AUTO |
| 模式選擇 | 1 x 滑動開關 - RS-232 Bypass 或Command 模式選擇 |
| 遠距模式切換 | 1 x 滑動開關 - Long Reach 模式ON/OFF |
| 固件更新 | 1 x 滑動開關 - Firmware Upgrade 模式ON/OFF |
| 接口 | |
| 設備對設備 | 1 x RJ-45 母頭 |
| 電源 | 1 x DC 插孔 (黑) 具鎖附功能 1 x RJ-45 母頭, 支持POH PD & PSE |
| 功耗 | DC5V:5.83W:27BTU/h POH:7.28W:34BTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0 - 40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.50 kg ( 1.1 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 14.53 x 12.30 x 3.00 cm (5.72 x 4.84 x 1.18 in.) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) |
| 輸入分辨率 | Video DDC | 1080p 60 Hz |
| 640 x 480 @ 60/67/72/75 Hz | 480p 60 Hz (4:3) | |
| 720 x 400 @ 70 Hz | 480p 60 Hz (16:9) | |
| 800 x 600 @ 56/60/72/75 Hz | 720p 60 Hz | |
| 1024 x 768 @ 60/70/75 Hz | 1080i 60 Hz | |
| 1280 x 800 @ 60 Hz | 640 x 480 60 Hz (4:3) | |
| 1280 x 1024 @ 60/75 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1400 x 1050 @ 60 Hz | 720p 50 Hz | |
| 1440 x 900 @ 60 Hz | 1080i 50 Hz | |
| 1600 x 1200 @ 60 Hz | 1080p 50/24/25/30 Hz | |
| 1680 x 1050 @ 60 Hz | 3840 x 2160p 24/25/30 Hz * | |
| 1920 x 1080 @ 60 Hz | 4096 x 2160p 24/25/30 Hz * | |
| 1920 x 1200 @ 60 Hz | 3840 x 2160p 50/60 Hz 4:2:0 * | |
| 1920 x 1200 @ 60 Hz (Reduced Blanking) | 4096 x 2160p 50/60 Hz 4:2:0 * | |
| *長距離模式不支持 | ||
