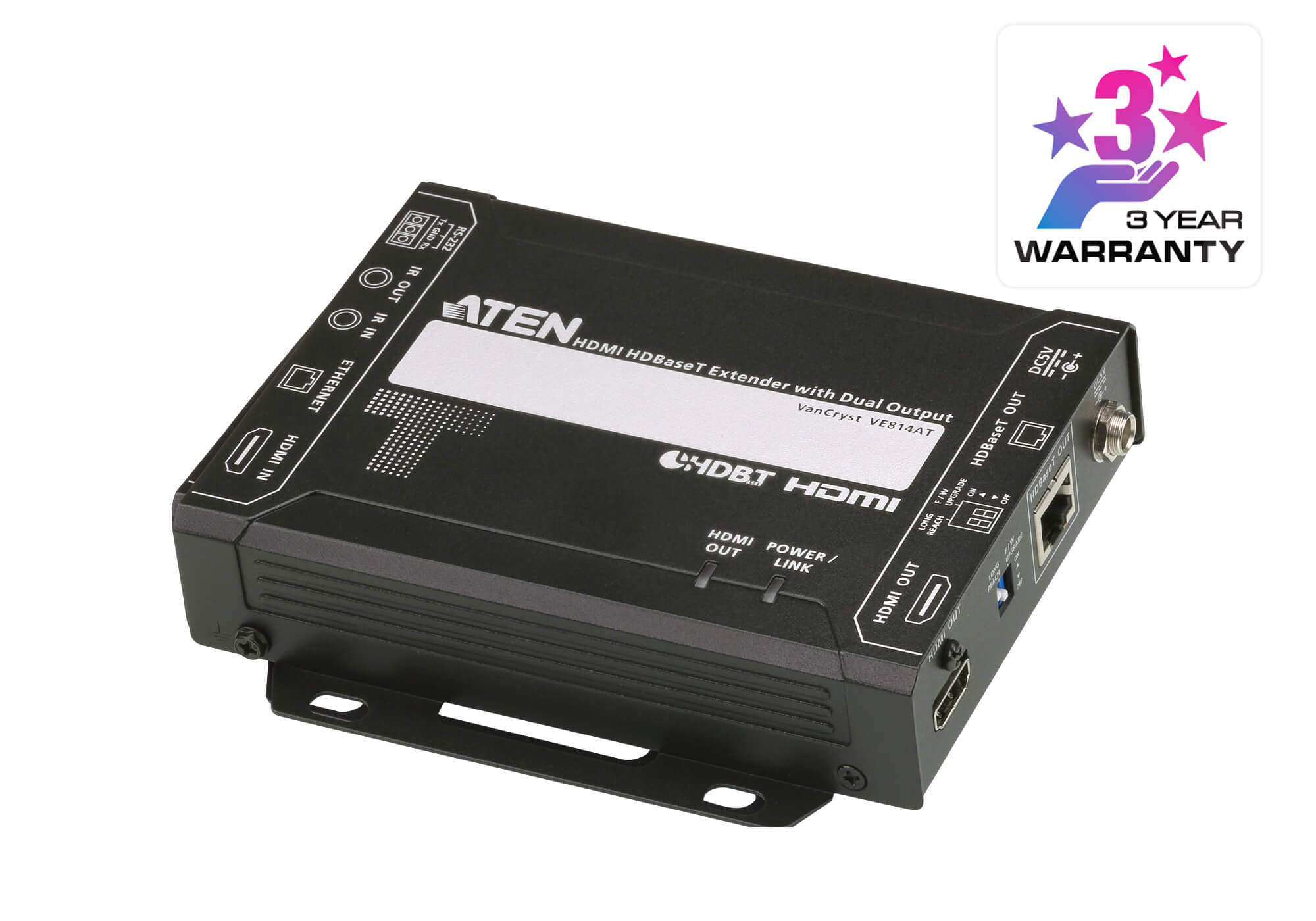

規格型號：VE814AT
產品簡述：HDMI HDBaseT 信號發送器+雙屏幕功能(4K@100m) (HDBaseT Class A)
產品概觀
VE814A為一款HDMI HDBaseT視頻延長器，通過單條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線材，可延長HDMI信號達100m。搭載雙屏幕輸出，VE814A可將來源信號傳輸至一個近端和兩個遠程顯示設備。VE814A符合HDCP 2.2規范，及HDMI標準包含: 4K、3D、色深，數據傳輸率高達10.2 Gbps。
VE814A支持RS-232和全頻IR信號直通傳輸，可從遠程(VE814AR)控制HDMI來源裝置，同時從近端(VE814AT)訪問HDMI顯示端裝置。此外，VE814A支持長距離模式，通過單條Cat 5e/6線材能夠延伸HDMI信號達150m、分辨率達1080p。
VE814A可將單一來源分配至雙屏幕輸出，對于需要數字廣告牌的環境，例如: 酒吧、大型教室、車站，此機種堪稱理想解決方案。
1x VE814AT 發送器
1x RS-232 端子臺
1x 電源適配器
1x 使用說明
產品特性
通過一條Cat 5e/6/6a 或ATEN 2L-2910 Cat 6線纜，延長HDMI信號至一個本地和兩個遠程顯示設備達100米
HDMI (3D, 深色, 4K); HDCP 2.2兼容
支持高品質分辨率:
? 4K高達100米
? 當HDBsaseT長距離模式啟動時，支持1080p高達150米
通過Ethernet pass-through連接端口以延伸Ethernet通信
支持兩條IR通道供雙向IR信號傳輸，支持全頻IR信號30KHz至56KHz
ATEN EDID技術- 當T端和R端都已連接時，VE814A會先偵測并采用VE814AT端的EDID，以提供最佳視頻質量
RS-232串行端口可連接電腦外設設備，如觸控式屏幕與條形碼掃描儀等
支持寬屏幕分辨率
內建8KV/15KV靜電保護
即插即用
機架式設計
產品拓撲圖
產品規格
| 視頻輸入 | |
| 接口 | 1 x HDMI Type A 母頭 ( 黑) |
| 阻抗 | 100 Ω |
| 最長距離 | 1.8 m |
| 視頻輸出 | |
| 接口 | 1 x HDMI Type A 母頭 ( 黑) |
| 阻抗 | 100 Ω |
| 視頻 | |
| 最大數據速率 | 10.2Gbps (3.4Gbps 每通道) |
| 最大像素時鐘頻率 | 340 MHz |
| 兼容協議 | HDMI (3D, 色深, 4K) HDCP 兼容 消費性電子控制 (CEC) |
| 最高分辨率/最長距離 | 高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) *支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 音頻 | |
| 輸入 | 1 x HDMI Type A 母頭 ( 黑) |
| 輸出 | 1 x HDMI Type A 母頭 ( 黑) |
| 接口 | |
| 設備對設備 | 1 x RJ-45 母頭 |
| 電源 | 1 x DC 插孔 ( 黑) 具鎖附功能 |
| 控制 | |
| RS-232 | 接口: 1 x 三孔端子臺; 傳輸速率: 19200, 數據位: 8, 停止位:1, 奇偶校驗：無, 流量控制：無 |
| IR | 2 x 迷你立體聲插孔母頭 ( 黑) |
| 以太網 | 1 x RJ-45 母頭 |
| 開關 | |
| 遠距模式切換 | 1 x 滑動開關- 開/ 關 |
| 固件更新 | 1 x 滑動開關- 開/ 關 |
| 功耗 | DC 5V, 5.1W 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | |
| 操作溫度 | 0 - 40°C |
| 儲存溫度 | -20 - 60°C |
| 濕度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼 | 金屬 |
| 重量 | 0.45 kg ( 0.99 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 14.02 x 12.30 x 3.00 cm (5.52 x 4.84 x 1.18 in.) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 13.60 x 10.10 x 2.90 cm (5.35 x 3.98 x 1.14 in.) |
