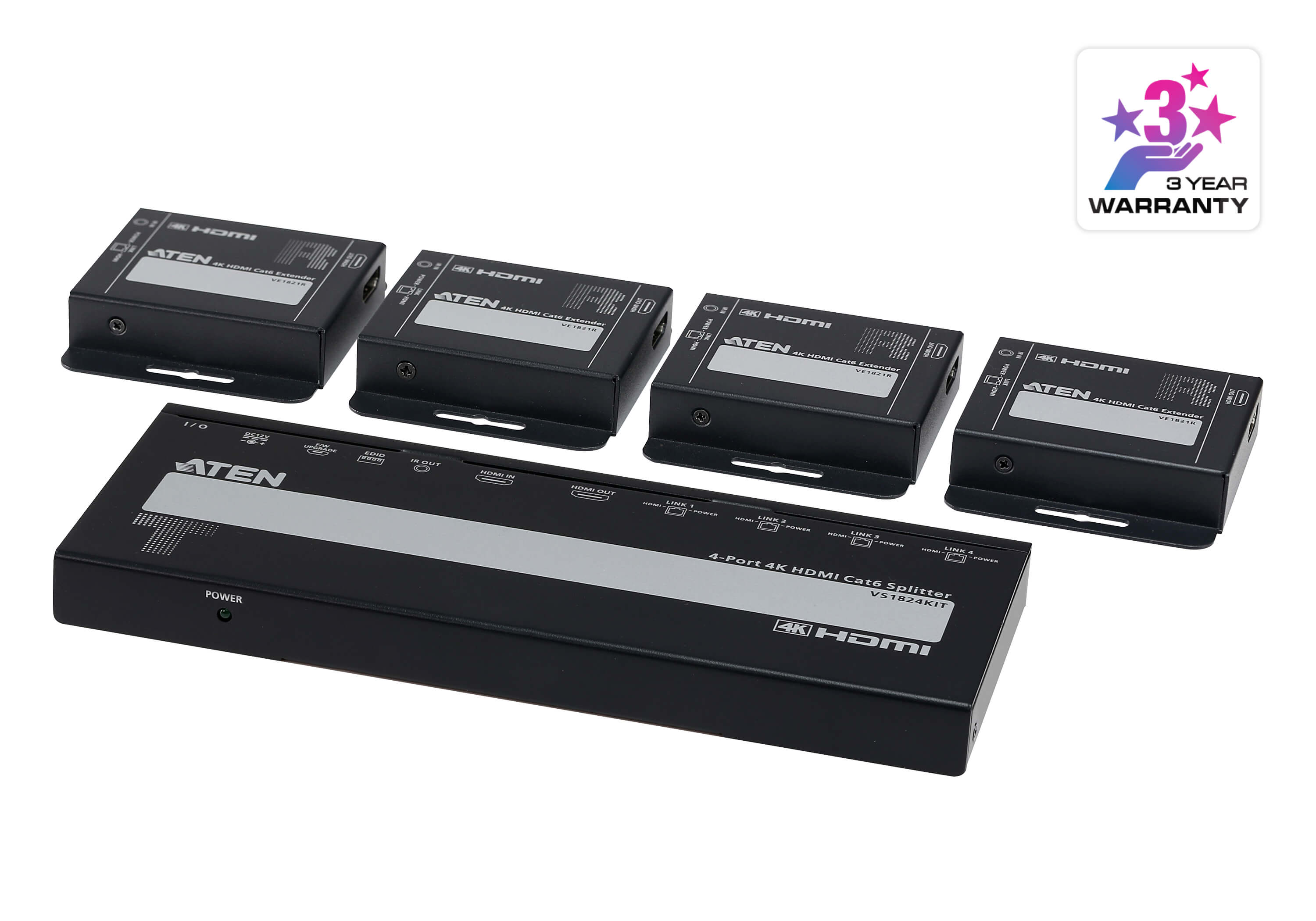

規格型號：VS1824KIT
產品簡述：4K HDMI 1進4出分配延長器組含接收器
產品概觀
VS1824KIT包含1個分配器和4個接收器，通過一條Cat 6線即可將高達4K @ 30 Hz (4:4:4) HDMI信號傳送至最遠40m處的4個顯示器。此組合支持無失真數字音頻格式，如LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus和DTS-HD Master Audio。以太網絡供電(PoC)功能讓分配器可供電給接收器，使用者只需要一個電源適配器，即可避免雜亂的線路安裝。分配器搭載一個HDMI本地輸出連接端口，可用于內容監控或串級連接。此外，分配器具備可調式EDID開關，用戶能自行配置輸出視頻分辨率和音頻功能，達到整個影音系統的無縫整合。接收器輕巧、僅掌心大的外型讓安裝更靈活，適用于狹小空間。
此組合配有1條分配器專用的紅外線發射器線與4條接收器用的紅外線接收線，讓使用者在接收器端即可遠程控制信號源設備。即插即用，無需任何軟件，可輕松安裝。優異的影音傳輸質量和高安裝靈活性讓VS1824KIT適用于會議設施、零售業、展示室、娛樂系統等不同場景。
1 x VS1824T 4K HDMI 1進4出分配延長器
4 x VE1821R 4K HDMI Cat 6 視頻延長器
1 x IR發射器線
4 x IR接收器線
1 x 機架套件
1 x 電源線與電源適配器
1 x 使用說明
產品特性
包含1個分配器和4個接收器，通過一條Cat 6線即可將HDMI信號傳送至達40m處的4個顯示器
分辨率支持高達4K @ 30 Hz (4:4:4)
支持無失真數字音頻格式，如LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus和DTS-HD Master Audio
HDMI (3D、色深、4K); 符合HDCP 1.4
以太網絡供電(PoC)讓分配器可供電給接收器，避免雜亂的線路安裝
分配器搭載一個HDMI本地輸出連接端口，可用于內容監控或串級連接
分配器帶有可調式EDID開關，用戶能自行配置輸出視頻分辨率和音頻功能
接收器輕巧、僅掌心大的外型適用于狹小空間
單向紅外線通道讓使用者在接收器端即可遠程控制信號源設備
內建4KV / 8KV ESD靜電保護
即插即用，無需任何軟件

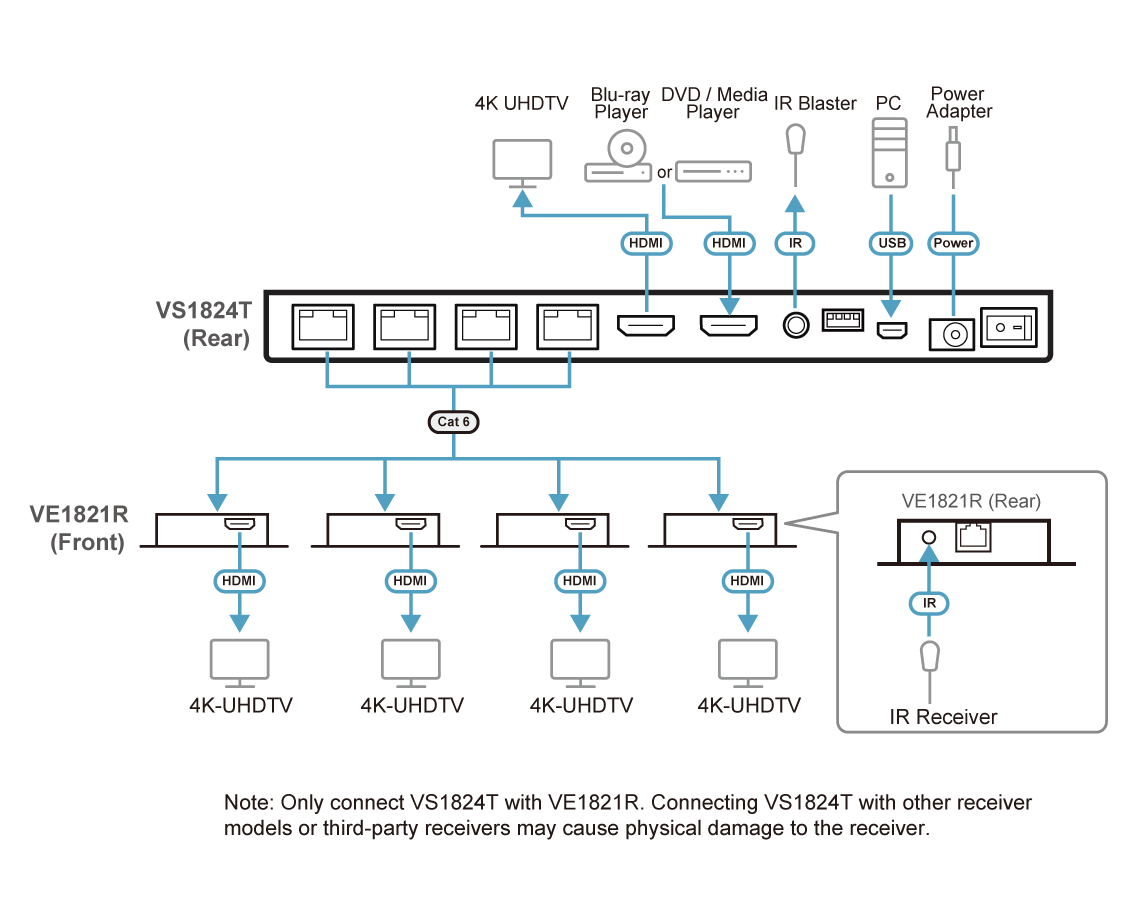

產品拓撲圖
產品規格
| Function | VE1821R | VS1824T |
| 視頻輸入 | ||
| 接口 | N/A | 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | N/A | 100 Ω |
| 最長距離 | N/A | 3 m |
| 視頻輸出 | ||
| 接口 | 1 x HDMI Type A 母頭 (黑) | 1 x HDMI Type A 母頭 (黑) |
| 阻抗 | 100 Ω | 100 Ω |
| 最長距離 | 3 m | 3 m |
| 視頻 | ||
| 最大數據速率 | 10.2Gbps (每通道3.4Gbps) | 10.2Gbps (每通道3.4Gbps) |
| 最大像素時鐘頻率 | 340 MHz | 340 MHz |
| 兼容協議 | HDMI (3D, 色深, 4K) 兼容HDCP1.4 | HDMI (3D, 色深, 4K) 兼容HDCP1.4 |
| 最高分辨率/最長距離 | 高達4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910) *支持4K: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) | 高達4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910) *支持4K: 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 音頻 | ||
| 輸入 | N/A | 1 x HDMI Type A 母頭 (黑) |
| 輸出 | 1 x HDMI Type A 母頭 (黑) | 1 x HDMI Type A 母頭 (黑) |
| 控制 | ||
| IR 通道 | 1 x Mini Stereo Jack 母頭 (黑); (備注1) | 1 x Mini Stereo Jack 母頭 (黑); (備注1) |
| 接口 | ||
| 設備對設備 | 1 x RJ-45 母頭 | 4 x RJ-45 母頭 |
| 電源 | 1 x RJ-45 母頭 (以太網供電, 自VS1824T 供電) | 1 x DC 插孔 (黑) 具鎖附功能 |
| 維護 | N/A | 通過Micro USB 連接端口進行固件升級 |
| 開關 | ||
| 模式切換 | N/A | EDID 模式選擇 |
| 電源 | N/A | 電源ON/OFF |
| 功耗 | 11WBTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 | 11WBTU/h 附註: ● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h：表示設備滿載時的功耗 |
| 環境 | ||
| 操作溫度 | 0 - 40°C | 0 - 40°C |
| 儲存溫度 | -20 - 60°C | -20 - 60°C |
| 濕度 | 20 - 90% RH, 無凝結 | 20 - 90% RH, 無凝結 |
| 機體屬性 | ||
| 外殼 | 金屬 | 金屬 |
| 重量 | 0.12 kg ( 0.28 lb ) | 0.44 kg ( 0.99 lb ) |
| 尺寸 (長 x 寬 x 高)含耳片 | 7.95 x 6.80 x 1.65 cm (3.13 x 2.68 x 0.65 in.) | N/A (無機架) |
| 尺寸 ( 長 x 寬 x 高)不含耳片 | 5.75 x 6.80 x 1.65 cm (2.26 x 2.68 x 0.65 in.) | 21.00 x 8.20 x 1.80 cm (8.27 x 3.23 x 0.71 in.) |
| 附註 | 備注1: 接收器的 IR 通道為單向 bypass，將數據從接收器傳送至分配器。 備注2: 最大耗電量為所有接收器皆連接到分配器之情況下。 | 備注1: 接收器的 IR 通道為單向 bypass，將數據從接收器傳送至分配器。 備注2: 最大耗電量為所有接收器皆連接到分配器之情況下。 |
| 輸入分辨率 | 640x480 @ 60/67/72/75 Hz | 1080p 60 Hz |
| 720x400 @ 70 Hz | 480p 60 Hz (4:3)/(16:9) | |
| 1024x768 @ 60/70/75 Hz | 720p 60 Hz | |
| 1280x800 @ 60 Hz | 1080i 60 Hz | |
| 1280x1024 @ 60/75 Hz | 640x480 60Hz (4:3) | |
| 1400x1050 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1440x900 @ 60 Hz | 720p 50 Hz | |
| 1600x1200 @ 60 Hz | 1080i 50 Hz | |
| 1680x1050 @ 60 Hz | 1080p 24/25/30/50 Hz | |
| 1920x1080 @ 60 Hz | 3840x2160p 24/25/30 Hz | |
| 1920x1200@ 60 Hz | 4096x2160p 24/25/30 Hz |
