產品概述

    VM7104 4端口VGA輸入板卡搭配ATEN模組化矩陣式視頻切換器可發送及分配任意4組VGA視頻和音頻來源端設備至任意16組顯示端設備。VM7104支持RGBHV/RGBS/YCbCr/YPbPr輸入信號，并提供立體聲音頻可從端子臺嵌入HDMI音頻輸出端口。該板卡為熱插拔設計并兼容于VM1600，故在板卡的插拔過程中無需關閉電源。

功能特點

• 連接高達4組的VGA或色差端子輸入

• 支持RGBHV/RGBS/YCbCr/YPbPr輸入信號源

• 熱插拔板卡設計可輕松整合輸入/輸出板卡

• 兼容于VM1600并可彈性混合其它模組化輸入/輸出板卡

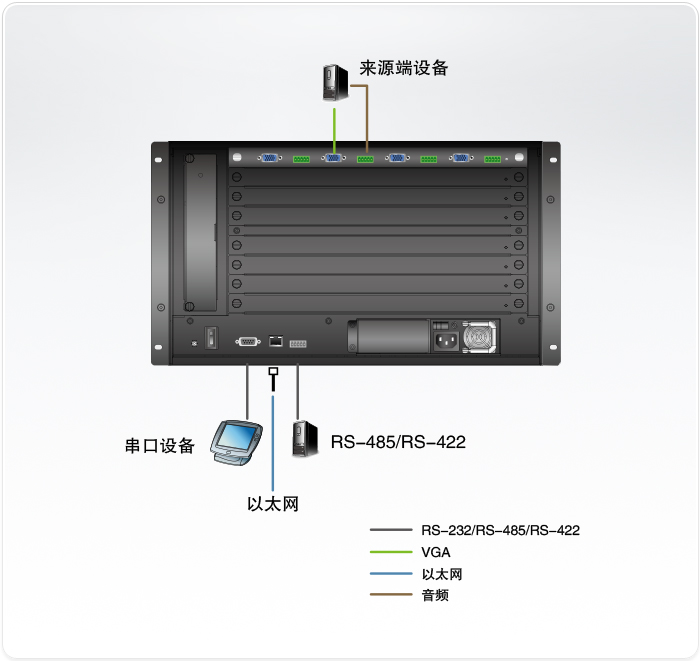

連線圖

技術規格

注意:
* 音頻信號類型支持立體聲、平衡式/非平衡式音頻。
平衡式音頻最大輸入/輸出層級為0.5 Vrms (-6.02dBV@6000hm)。
非平衡式音頻最大輸入/輸出層級為1Vrms (0dBV@6000hm)。
